TRÄGER UND SEITENTRÄGER

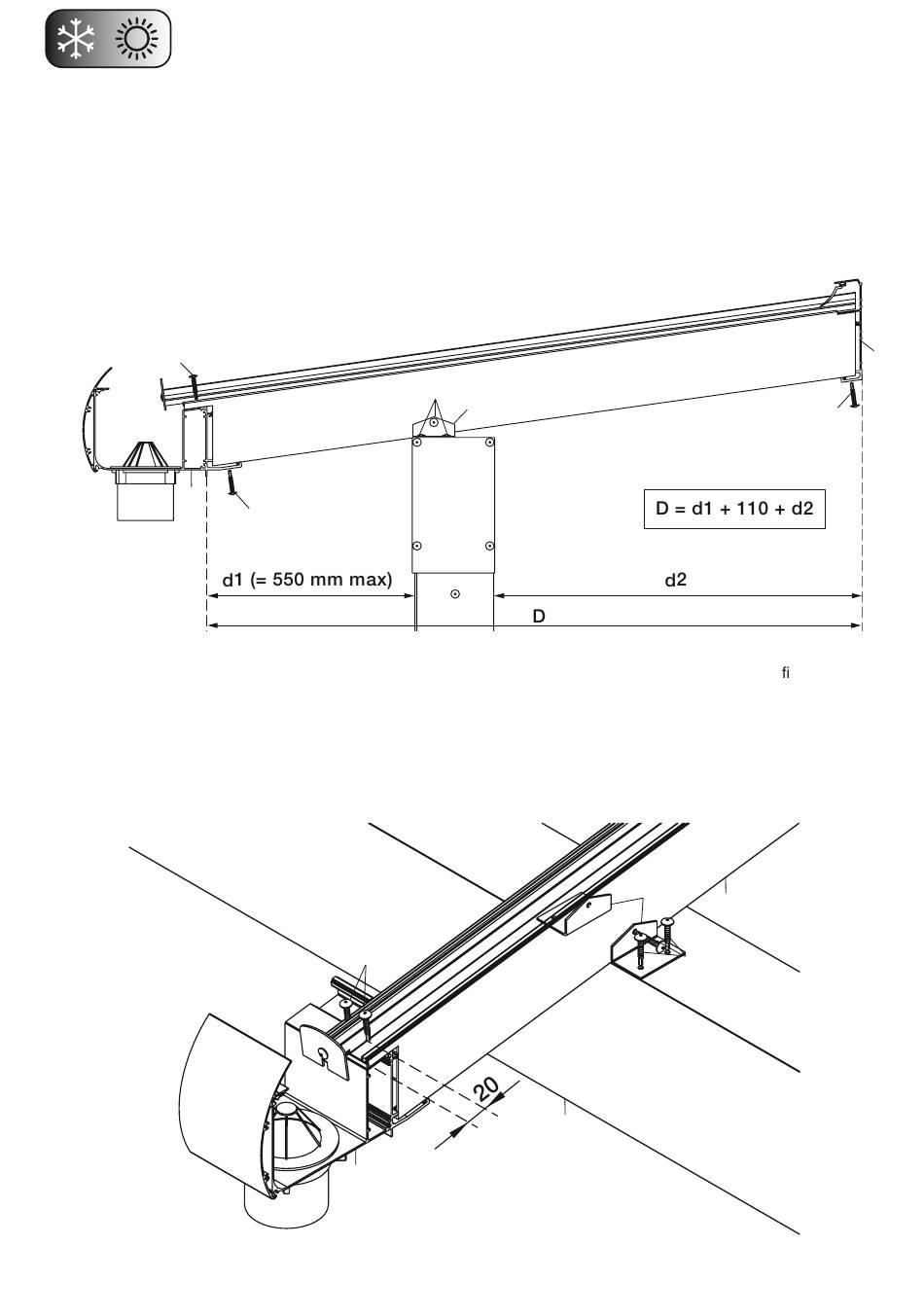

Montage am Rinnenträger GDX für Dachüberstand
Die Positionen der Träger am Rinnenträger GDX markieren und die Achse-zu-Achse-Messung prüfen.
MX
ZSC (2x)
ZSG
LGDX
ZSG (1x)
GX
ZSG (1x)
An der Rinnenseite legt der Träger DX auf dem Rinnenträger GDX. Die Träger mit 2 Befestigungspro len LGDX und
mit den ZSG Schrauben festschrauben. Wir empfehlen das Vorbohren mit Ø 4 mm um Lackschäden zu vermeiden.
Die Rinne GX wird an den Trägern mit 2 ZSC Schrauben (mit Dichtung) pro Träger an der Oberseite und mit 1 lack-
ierten ZSG Schraube an der Unterseite festgeschraubt. Vorsehen Sie einen Abstandhalter AX an der Rinnen- und
Mauerseite zwischen den Trägern (Seite 23).
LGDX
DX
ZSC (2x)
ZSG (3x)
GDX
GX
22
