Anwendungsbereich
Das steckbare Nachlaufrelais SINR ist für alle LIMODOR- Lüftungsgeräte der Serien B, LC/D, LC/E, LF/D, LF/E. Durch die DIP-Schalter auf dem
Steuermodul können verschiedene Einstellmöglichkeiten z.B. für die Nachlaufzeit vorgenommen werden. Das Modul kann für die Funktionen Ein-
schaltverzögerung, Nachlaufbetrieb, Intervall und zentrale Ansteuerung verwendet werden.

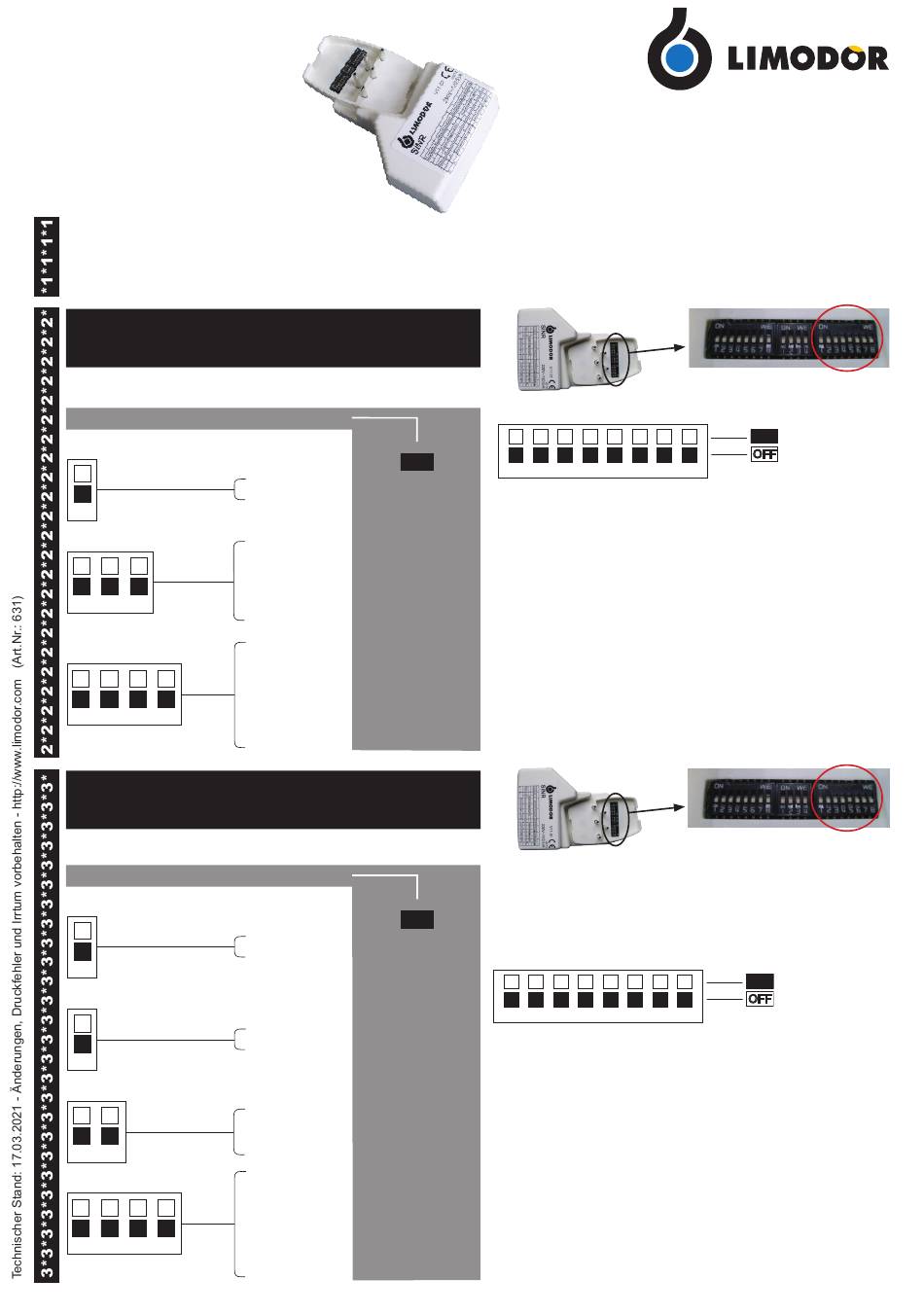

A1
DIP- Schalterleiste 1 als „Volllasttimer"
Einstellzeiten /-hinweise für die DIP-Schalter
Inversbetrieb bei Einschaltung
1
Einschaltverzögerung
2 3 4
Nachlaufbetrieb
5 6 7 8
A2
DIP- Schalterleiste 1 als „Volllasttimer oder Teillasttimer"
Einstellzeiten /-hinweise für die DIP-Schalter
Volllasttimer aktiv
1
Teillasttimer aktiv *)
2
Einschaltverzögerung
3 4
Nachlaufbetrieb
5 6 7 8
ON
DIP-Schalter 1 Inversbetrieb *)
=
0,5 Min.
DIP-Schalter 2 =
DIP-Schalter 3 1,0 Min.
=
2,0 Min.
DIP-Schalter 4 =
2,0 Min
DIP-Schalter 5 =
4,0 Min.
DIP-Schalter 6
=
8,0 Min.
DIP-Schalter 7 =
16,0 Min.
DIP-Schalter 8
=
ON
DIP-Schalter 1 = aktiv
DIP-Schalter 2 = aktiv
DIP-Schalter 3 1,0 Min.
=
DIP-Schalter 4 2,0 Min.
=
2,0 Min
DIP-Schalter 5 =
DIP-Schalter 6 4,0 Min.
=
8,0 Min.
DIP-Schalter 7 =
DIP-Schalter 8 16,0 Min.
=
Standardeinstellung: - keine Vorgabe
1 2 3 4 5 6 7
Teillastbetrieb nur mit 2-stufiger Gebläseeinheit z.B LB 60/30 möglich.
Funktionserklärung der DIP-Schalter
DIP- Schalter 1
Inversbetrieb an/aus. Der Lüfter läuft bei „ON" in der Teillaststufe (LB
60/30 = 30m³/h) an, und nach dem Ausschalten (Nachlaufzeit) in der
Volllaststufe weiter.
DIP- Schalter 2-4
Einschaltverzögerung. Der Lüfter läuft bei „ON" erst an, wenn die ein-
stellte Zeit abgelaufen ist.
DIP- Schalter 5-8
Nachlauftzeit. Der Lüfter läuft bei „ON" die eingestellte Zeit in der
Volllaststufe nach.
Die Gesamtzeit ergibt sich aus der Summe der einzelnen Dip-Switches.
Hinweis zur Doppelbelegung DIP- Schalterleiste 1
Die DIP- Schalterleiste 1 erfüllt zwei Funktionen (Einstellung Volllasttimer
bzw. selektierbarer Voll-/Teillasttimer). Nachfolgende Einstellmöglichkei-
ten sind nur bei Aktivierung des DIP- Schalter 1 an der Schalterleiste
2 möglich!
Standardeinstellung: Timer nicht aktiv, Nachlaufzeit 16 Min.
1 2 3 4 5 6 7
Teillastbetrieb nur mit 2-stufiger Gebläseeinheit z.B LB 60/30 möglich.
Funktionserklärung der DIP-Schalter
DIP- Schalter 1 und 2
Bei Schalterstellung „ON" kann für die Lüfterstufe Voll- und/oder Teillast
eine Nachlaufzeit bzw. Einschaltverzögerung eingestellt werden. Die
Zeitvorgaben sind für beide Lüfterstufen identisch. Ansteuerung der
Lüfterstufen über Klemme 1 (Volllas) oder Klemme 2 (Teillast).
DIP- Schalter 3 und 4
Einschaltverzögerung. Der Lüfter läuft bei „ON" erst an, wenn die ein-
gestellte Zeit abgelaufen ist.
DIP- Schalter 5-8
Nachlauftzeit. Der Lüfter läuft bei „ON" die eingestellte Zeit in der Voll-
laststufe nach.
Die Gesamtzeit ergibt sich aus der Summe der einzelnen Dip-Switches.
Intervall-
nachlaufrelais
SINR
Art.Nr.: 55010
