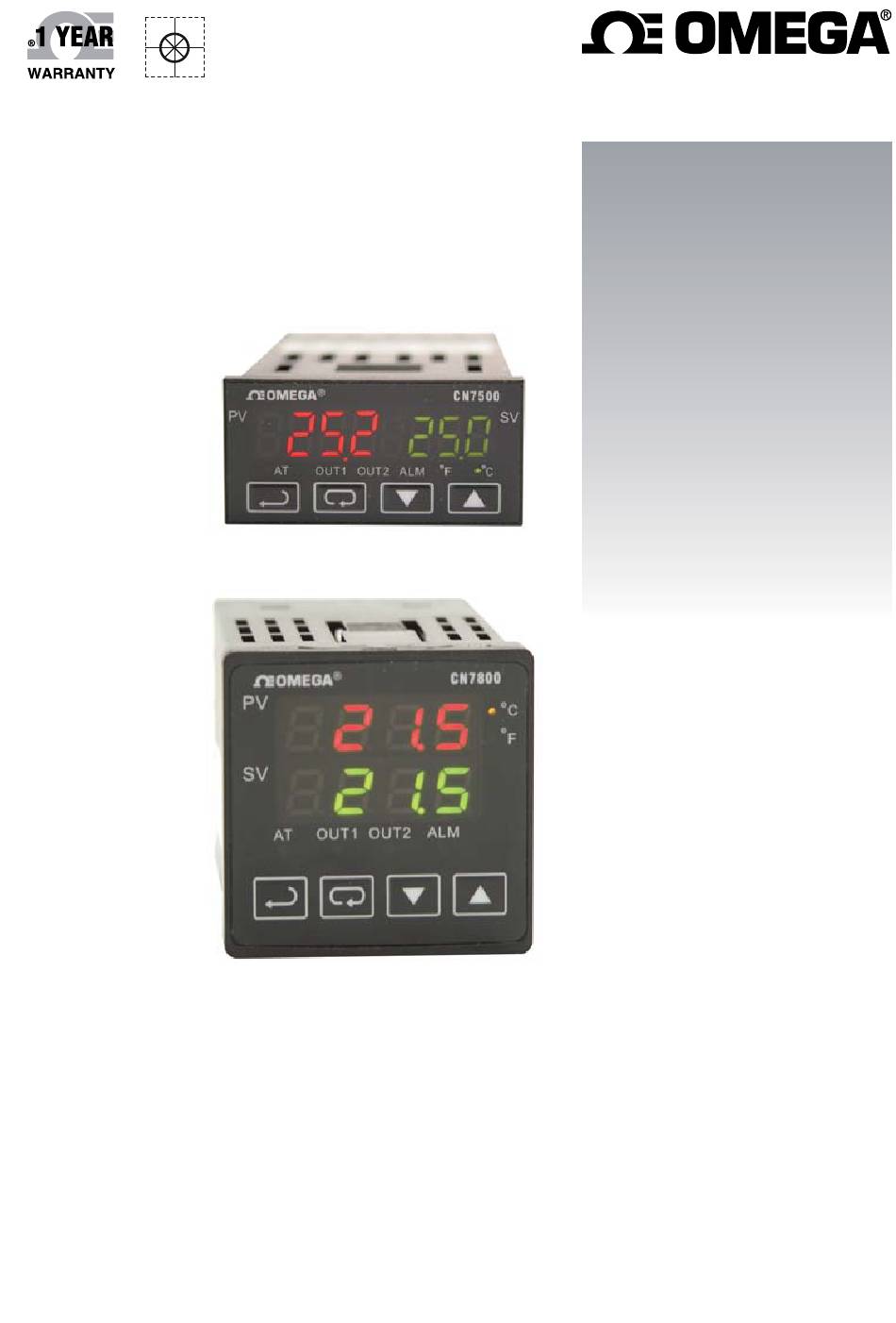

- Seite 1 Handbuch Online-Webshop omega.de E-Mail: info@omega.de Aktuelle Handbücher: www.omegamanual.info CN7500, CN7800 PID-Regler mit RS485-Schnittstelle...
- Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen...
-
Seite 3: Vorsichtsmaßnahme
CN7500, CN7800 Vielen Dank für Ihren Kauf eines CN7500/CN7800-Temperatur-/Prozessreglers von Omega Engineering. Bitte lesen Sie diese Anleitung aufmerksam, bevor Sie zum ersten Mal mit Ihrem neuen Regler arbeiten und bewahren Sie die Anleitung so auf, dass Sie bei Bedarf schnell darin nachschlagen können. -
Seite 4: Anzeige, Leds Und Tasten
Erhöht einen Wert oder ruft den nächsten Menüpunkt auf. Verringert einen Wert oder ruft den vorhergehenden Menüpunkt auf. ENTER: Speichert den Wert oder eine Einstellung. Anmerkung: Die CN7500-Serie verfügt über keinen separaten Alarmausgang, jedoch kann der zweite Ausgang als Alarmausgang verwendet werden. -
Seite 5: Eingangsart Und Messbereich
CN7500, CN7800 3. Eingangsart und Messbereich Temperaturfühler/ Register- Eingangsart Wert LED-Anzeige Temperaturbereich //mV 0 – 50 mV -999 – 9999 //mA5 4 – 20 mA -999 – 9999 //mA5 0 – 20 mA -999 – 9999 /v10 0 – 10 V -999 –... -
Seite 6: Betrieb
CN7500, CN7800 4. Betrieb Dieses Gerät hat drei Betriebsarten: Normaler Betrieb, Regelung und Einstellung. Nach dem Einschalten nimmt der Regler automatisch den normalen Betrieb auf. Betätigen Sie die Index-Taste , um zur Regelungsbetriebsart zu wechseln. Wenn die Index-Taste mehr als 3 Sekunden gedrückt gehalten wird, wechselt das Gerät auf die Einstellungsbetriebsart. - Seite 7 CN7500, CN7800 DEAD Totbereich (für Heizen/Kühlen) Drücken Sie TPOF Temperaturoffset Drücken Sie CRHi Oberer Grenzwert des Analogausgangswerts (Anzeige bei der Einstellung des Analogausgangs) Drücken Sie CRLO Unterer Grenzwert des Analogausgangswerts (Anzeige bei der Einstellung des Analogausgangs) Drücken Sie Normaler Betrieb 1234 Drücken Sie die Tasten + *, um den Temperatursollwert einzustellen.
- Seite 8 CN7500, CN7800 /LOC Verriegelung Drücken Sie OUT1 Anzeige und Einstellung des ersten Regelausgangs (Anzeige bei PID-Regelung und Handbetrieb) Drücken Sie OUT2 Anzeige und Einstellung des zweiten Regelausgangs (Anzeige bei PID-Regelung und Handbetrieb) Drücken Sie Einstellung der Regelfunktionen INPT Eingangsart Drücken Sie TPUN Temperatureinheit, sofern kein Analogeingang gewählt ist...
-
Seite 9: Pid-Regelung
CN7500, CN7800 COSH Schreiben über Kommunikation aktiviert/deaktiviert Drücken Sie C-SL Kommunikationsformat (ASCII oder RTU) Drücken Sie C-No Kommunikationsadresse Drücken Sie /BPS Baudrate Drücken Sie /LEN Datenlänge Drücken Sie PRTY Parität Drücken Sie STOP Stoppbits Drücken Sie , um zur Einstellung der Eingangsart zurückzukehren 1 Schritt = 2,8 µA oder 1,3 mV bei der Einstellung des Ausgangswerts... - Seite 10 CN7500, CN7800 PID-Parametersatz (Regelungsbetriebsart) Mit (n=0 – 3) kann einer der vier PID-Parametersätze gewählt werden. In der Einstellung n=4 führt der Regler eine Selbstoptimierung aus. PIDn Wählen Sie mit n = 0 – 4 den entsprechenden PID-Parametersatz. ) > Drücken Sie 0-3 PID-Parametersätze...
-
Seite 11: Profile Und Einstellung (Rampen- Und Haltesegmente)
CN7500, CN7800 6. Profile und Einstellung (Rampen- und Haltesegmente) Beschreibung der Funktion und der Parametereinstellung: CTRL Um die Profilfunktion einzustellen, muss in der Einstellungsbetriebsart auf PRO6 PATN gesetzt sein. folgt in der Menüliste unmittelbar. Die Profilfunktion unterstützt bis zu 8 Profile mit den Nummern 0 – 7). Jedes Profil enthält 8 Schritte (Schritt Nr. - Seite 12 CN7500, CN7800 PSY7 Auszuführende Schritte Sie können in jedem Profil (0-7) auswählen, welche der eingerichteten Schritte PSY7 ausgeführt werden sollen. Wenn zum Beispiel auf 2 eingestellt wird, werden von Profil 7 nur die Schritte 0 bis 2 ausgeführt. CYC4 Wiederholungen Dieser Parameter kann für jedes Profil (0-7) eingestellt werden und legt fest, wie oft ein...
-
Seite 13: Heizen, Kühlen Oder Heizen/Kühlen
7. Heizen, Kühlen oder Heizen/Kühlen Die Temperaturregelung kann entweder auf Heizen oder Kühlen eingestellt werden. Weiterhin ermöglicht die CN7500/CN7800-Serie auch eine Heizen/Kühlen-Regelung mit zwei Ausgängen, je einem für die Heizen- und die Kühlen-Seite. Für andere Eingänge als Temperatureingänge entspricht dies der Wirkungsart (direkte/indirekte) Wirkung. - Seite 14 CN7500, CN7800 COEF : Selbstoptimierungs-Parameter, stellt die Parameter P (Proportionalbereich), I (Nachstellzeit) und D (Vorhaltezeit) automatisch ein. Damit dieser Parameter geändert werden kann, muss das korrekte Eingangssignal angeschlossen sein. Totbereich Hysterese (Heizen-Seite) Hysterese (Kühlen-S Heizen Kühlen Sollwert Abbildung 1. Arbeitsweise des Ausgangs bei Zweipunkt-Regelung für Heizen/Kühlen...
-
Seite 15: Alarmausgänge
CN7500, CN7800 8. Alarmausgänge Je nach Reglermodell können bis zu drei Alarmausgänge installiert sein. Jeder Alarmausgang lässt sich auf einen der folgenden Alarmarten konfiguriert werden. Die Alarmarten werden in der Einstellungsbetriebsart eingestellt. Der Alarmausgang wird je nach Alarmart aktiviert, wenn der Istwert den Alarmgrenzwert überschreitet oder unterschreitet. - Seite 16 CN7500, CN7800 HI-Alarm: Der Alarmausgang wird betätigt, wenn der Istwert über dem HI- Alarmgrenzwert liegt. AL-H LO-Alarm: Der Alarmausgang wird betätigt, wenn der Istwert unter dem LO- Alarmgrenzwert liegt. AL-L Oberer und unterer Abweichungsgrenzwert mit Anfahrfunktion: Der Alarmausgang wird betätigt, wenn der Istwert den Sollwert SV erreicht und der Wert größer als SV+(AL-H) oder bzw.
- Seite 17 CN7500, CN7800 Hysterese für LO-Alarm: Der Alarmausgang wird betätigt, wenn der Istwert unter SV-(AL-H) liegt. Der Alarmausgang ist AUS, wenn der Istwert über SV- (AL-L) liegt. AL-H AL-L CT-Alarmausgang: Der Alarmausgang wird betätigt, wenn der vom Stromwandler CT gemessene Strom unter dem Wert für AL-L oder über dem Wert von AL-H liegt.
-
Seite 18: Technische Daten
CN7500, CN7800 9. Technische Daten Versorgungsspannung: 100 bis 240 V AC, 50/60 Hz Betriebs- spannungsbereich: 85% bis 110% der Nennspannung Leistungsaufnahme: 5 VA max. Sicherung des Speicherinhalts: EEPROM 4 kBit (nicht-flüchtiger Speicher, Anzahl der Schreibzyklen: 100.000) Display: 2 Zeilen mit je 4 Zeichen, 7-Segment-LED. Istwert (PV): Rot, Sollwert (SV): Grün... -
Seite 19: Rs-485-Kommunikation
CN7500, CN7800 10. RS-485-Kommunikation 1. Unterstützte Übertragungsraten: 2400, 4800, 9600, 19200, 38400 bps 2. Nicht unterstützte Formate: 7-N-1, 8-O-2 oder 8-E-2 3. Kommunikationsprotokoll: Modbus (ASCII oder RTU) 4. Funktionscode: 03 h zum Lesen der Registerinhalte (max. 8 Worte). 06 h zum Schreiben eines Wortes in ein Register. - Seite 20 CN7500, CN7800 1009 h Proportionalbereich PB 0,1 – 999,9 100A h Nachstellzeit Ti 0 – 999,9 100B h Vorhaltezeit Td 0 – 999,9 100CH Standardwert für I 0 – 100% in Schritten von 0,1% 100DH Kompensationswert wenn Ti = 0 0 –...
- Seite 21 CN7500, CN7800 Skalenbereichs 1020h Alarmart 1 Weitere Informationen finden Sie unter „Alarmausgänge“ 1021h Alarmart 2 Weitere Informationen finden Sie unter „Alarmausgänge“ 1022h Alarmart 3 Weitere Informationen finden Sie unter „Alarmausgänge“ 1023 h Systemalarm 0: Keiner (Grundeinstellung), 1 – 3: Alarm 1 bis Alarm 3...
- Seite 22 CN7500, CN7800 2000H–203FH Temperatursollwert für Profil 0–7 Die Temperatur von Profil 0 wird in 2000H–2007H festgelegt -999 – 9.999 2080H–20BFH Profil 0–7, Einstellung der Schrittdauer Die Zeit des Profils 0 wird in 2080H–2087H festgelegt Zeit 0 – 900 (1 Minute pro Schritt) 6.
-
Seite 23: Tafelausschnitt Und Klemmenbelegung
CN7500, CN7800 11. Tafelausschnitt und Klemmenbelegung • Tafelausschnitt Abmessungen in Millimetern (Zoll) • Klemmenbelegung... -
Seite 24: Abmessungen
CN7500, CN7800 12. Abmessungen... - Seite 25 CN7500, CN7800 13. Montage • Montagemethode Schritt 1: Schieben Sie den Regler von vorn in den Tafelausschnitt. Schritt 2: Setzen Sie die Halterungen in die Befestigungsnuten oben und unten am Regler ein. Schritt 3: Drücken Sie die Halterung nach vorne, bis sie an der Wand der Schalttafel anliegt.
-
Seite 26: Quittierung Von Fehlern Und Anzeige
CN7500, CN7800 14. Quittierung von Fehlern und Anzeige Beschreibung der ausgegebenen Fehlerkodes: Fehlerstatus Zurückgegebener Istwert Fehlerstatus 102EH / 4750H 1000H / 4700H 0001H PV instabil 0002H 8002H Initialisieren, keine Temperatur 0003H 8003H Eingangssensor nicht angeschlossen 0004H 8004H Eingangssignalfehler 0005H Eingangsbereich überschritten... -
Seite 27: Einstellung Des Stromeingangs
CN7500, CN7800 15. Einstellung des Stromeingangs • Für normalen Eingang JU MP ER STIFTLEISTE GRUNDEINSTELLUNG • Für Stromeingang (4 – 20 mA, 0 – 20 mA) J UMP ER STIFTLEISTE... - Seite 28 CN7500, CN7800...
-
Seite 29: Garantiebedingungen
Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind. - Seite 30 Für Ihren gesamten Bedarf der Mess- und Regeltechnik OMEGA … Ihr Partner Online-Webshop www.omega.de TEMPERATUR Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör Leitungen: für Thermoelemente, Pt100 und Thermistoren Kalibriergeräte und Eispunkt-Referenz Schreiber, Regler und Anzeiger Infrarot-Pyrometer DRUCK UND KRAFT Dehnungsmessstreifen, DMS-Brücken Wägezellen und Druckaufnehmer...
