Zusatz Überwachungskamera
D808S2Z
BEDIENUNGSANLEITUNG
Bitte lesen Sie diese Anleitung für eine ordnungsgemäße
Bedienung sorgfältig durch und heben Sie sie zum
späteren Nachschlagen gut auf!
WARN- UND SICHERHEITSHINWEISE
• Bitte installieren Sie das Produkt entsprechend den Anweisungen in der Bedienungsanleitung.
• Installieren Sie dieses Produkt nicht in der Nähe von Wärmequellen, wie Heizungen, Öfen, Kühlschränken
etc.
• Bitte achten Sie darauf, dass niemand auf das Netzkabel tritt.
• Bitte verwenden Sie nur das mitgelieferte Zubehör. Die Nutzung nicht autorisierten Zubehörs kann
Produktschäden verursachen.
• Bitte trennen Sie das Produkt während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz.
• Versuchen Sie nicht, das Gerät eigenhändig zu öffnen oder zu reparieren. Bitte wenden Sie sich für
Reparaturanfragen an den Händler.
HINWEIS:
Das Gehäuse des Geräts darf
zur Vermeidung von Brand- und
Stromschlaggefahr nie geöffnet werden.
Dies kann außerdem zu Schäden führen.
Dieses Symbol soll den Nutzer vor unisolierter gefährlicher Spannung im Inneren des
Produktgehäuses warnen, die ausreichend stark ist, Menschen Stromschläge zu
versetzen.
Dieses Symbol soll den Nutzer auf wichtige Bedienungs- und Wartungsanweisungen
in der mit dem Gerät gelieferten Literatur hinweisen.
WARNUNG!
ENTFERNEN SIE ZUR REDUZIERUNG DER STROMSCHLAGGEFAHR NICHT DIE
ABDECKUNG. ES BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN
TEILE IM INNEREN. ÜBERLASSEN SIE REPARATUR- UND WARTUNGSARBEITEN
QUALIFIZIERTEM SERVICEPERSONAL.
KEINESFALLS ABDECKUNG ENTFERNEN
Das Entfernen der rückseitigen Abdeckung darf nur von qualifiziertem Personal durchgeführt werden.
HITZE VERMEIDEN
Platzieren Sie das Gerät nicht im direkten Sonnenlicht oder in der Nähe von Heizgeräten.
ERMÜDUNG DER AUGEN VERMEIDEN
Verwenden Sie das Gerät nicht vor einem hellen Hintergrund oder an Orten, an denen Sonnenlicht oder
andere Lichtquellen direkt auf den Monitor fallen.

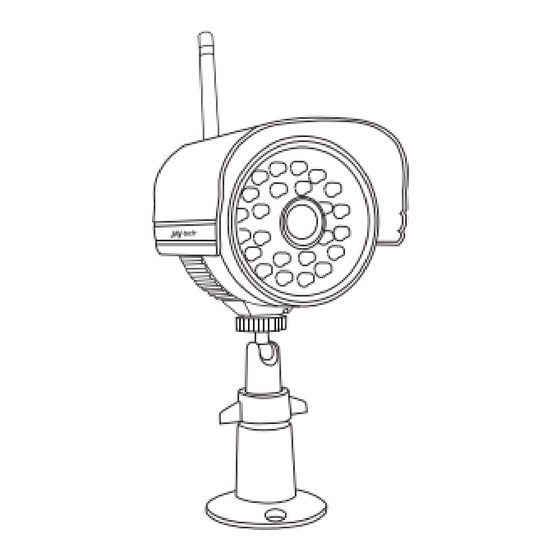

BESCHREIBUNG
1
1. Antenne
2. Objektiv
3. IR-LED für Nachtsicht
2
4. Halterung
3
5. Netzanschluss: Zum Anschließen des Netzteils.
7
6. Integriertes Mikrofon (an der Rückseite der
Kopplungstaste).
7. Kopplungstaste: Zum Koppeln mit dem drahtlosen
6
4
Mini-DVR (Empfänger) drücken.
5
PAIRING KAMERA MIT EMPFÄNGER
1. Bitte schließen Sie Kamera(s) und Empfänger über Netzteile an eine Stromversorgung an; schalten Sie
den Empfänger über seinen Ein-/Ausschalter ein.
2. Verbinden Sie den Empfänger über das AV-Kabel mit dem externen Display.
3. Drücken Sie zur Anzeige des Bildschirmmenüs am externen Display die Taste "ESC/MENU" am
Empfänger.
4. Wählen Sie entsprechend dem erforderlichen TV-System "PAL" oder "NTSC", drücken Sie die
-Taste
und wählen zur Bestätigung der Einstellung "Yes (Ja)".
5. Wählen Sie "Cameras setup/pairing (Kameraeinrichtung/Kopplung)".
6. Stellen Sie den gewünschten Kanal über die Tasten
an der Fernbedienung ein und drücken
-Taste zum Bestätigen der Auswahl.
7. Eine Meldung mit Countdown von 10 bis 0 erscheint im Display. Bitte drücken Sie die Kopplungstaste an
der Kamera, bevor der Countdown vollständig heruntergezählt ist; andernfalls wird/werden die Kamera(s)
nicht mit dem Empfänger gekoppelt und das Display zeigt "Pair Fail (Kopplung fehlgeschlagen)". Falls
die Kamera(s) erfolgreich mit dem Empfänger gekoppelt ist/sind, zeigt das Display "Pair Success
(Kopplung erfolgreich)".
HINWEIS:
Wir empfehlen dringend, die Kamera(s) mit dem
Empfänger zu koppeln, bevor Sie sie an der Wand
installieren/montieren.
Kopplungstaste
TECHNISCHE DATEN
Modell
C707DW4
Bildsensor
Farb-CMOS
Effektive Pixelgröße
640 x 480
Linse
f = 2.5mm
IR-LEDs
24 Stück, 850 nm, Ø 5 mm
Horizontale Auflösung
420 TVL
Mindestlichtstärke
0 Lux (IR ein)
Sendeleistung
14-18 dBm
Weißabgleich
Automatisch
IP Schutzart
IP 65
Stromversorgung
5V/1A
Stromverbrauch
3W max.
Betriebstemperatur
0 ~ 40 °C
Abmessungen
Ø 78 x 100 mm
Gewicht
Ca. 235 g
* Die obigen technischen Daten können ohne Vorankündigung geändert werden.
SERVICE-ABWICKLUNG
Sollten Sie Grund zu Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an Ihren
Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firma JAY-tech GmbH in Verbindung, um eine
Serviceabwicklung zu vereinbaren.
Servicezeit: Mo - Do von 8.00 Uhr bis 17.00 Uhr
Freitag von 8.00 Uhr bis 14.00 Uhr
Telefon-Nr.: 02161 / 575 8950
Email:
info@jay-tech.de
Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die
Kosten und die Gefahr des Verlustes gehen zu Lasten des Absenders.
Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren
an den Absender unfrei bzw. auf dessen Kosten zurückzusenden.
EG Konformitätserklärung
Das Produkt erfüllt die Schutzanforderungen der europäischen Richtlinien
1999/5/EG (R&TTE).
Die EG-Konformitätserklärung zu diesem Produkt finden Sie unter www.jay-tech.de.
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE)
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher
gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle
seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass
die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt
vermieden werden. Deswegen sind Elektrogeräte mit diesem Symbol gekennzeichnet.
BESTIMMUNGSGEMÄßE VERWENDUNG
Diese Kamera ist als optionales Zubehör zu den Überwachungssets D808S/D808S2 erhältlich.
Die Überwachungskamera dient zur Überwachung von Objekten (z.B. Räumen, Einfahrten, Eingangsbereichen,
etc.) mit Bild und Ton.
Die Übertragung zum Empfänger erfolgt drahtlos mit einer Frequenz von 2,4 GHz.
Sie Stromversorgung der Kamera D808S2Z erfolgt über das mitgelieferte Netzteil.
Die Kamera ist wetterfest (Schutzart IP65) und somit auch zur Montage an einer geschützten Stelle im
Außenbereich geeignet.
Das Netzteil muss vor Feuchtigkeit und Nässe geschützt werden.
Die Überwachungskamera ist ausschließlich für den Betrieb in privaten Haushalten vorgesehen
FUNKREICHWEITE
Die Reichweite der Übertragung ist abhängig von vielen verschiedenen Faktoren. Bei freier Sicht sind im
Idealfall bis zu 150m erreichbar (zwischen beiden Antennen). Eine Garantie auf diese Reichweite ist nicht
möglich, da die örtlichen Gegebenheiten am Aufstellungsort diese negativ beeinflussen können.
Reichweitenverschlechterung z.B. durch: Elektrische Leitungen, Beschichtete Fenster, Heizkörper, Stahlbeton-
Gebäude/-Decken, Geräte auf gleicher oder benachbarter Frequenz.
KONFORMITÄTSERKLÄRUNG
Für dieses Produkt wird bestätigt, dass es mit den Schutzanforderungen übereinstimmt, die in den EG-
Richtlinien festgelegt sind.
Die Konformitätserklärung zu diesem Produkt finden Sie unter www.jay-tech.de
Einsatzgebiet für alle obigen Details und Verwendungen ist die Bundesrepublik Deutschland.
JAY-tech GmbH
Krefelder Straße 657
Tel. 02161/575 890
D-41066 Mönchengladbach
www.jay-tech.de
Deutschland
info@jay-tech.de
© 2015 JAY-tech GmbH. All rights reserved.
UK-D808S2Z l 01/2015
