Hunter IMMS-CCC Installationsanweisungen
Inhaltsverzeichnis
Verwandte Anleitungen für Hunter IMMS-CCC
Inhaltszusammenfassung für Hunter IMMS-CCC

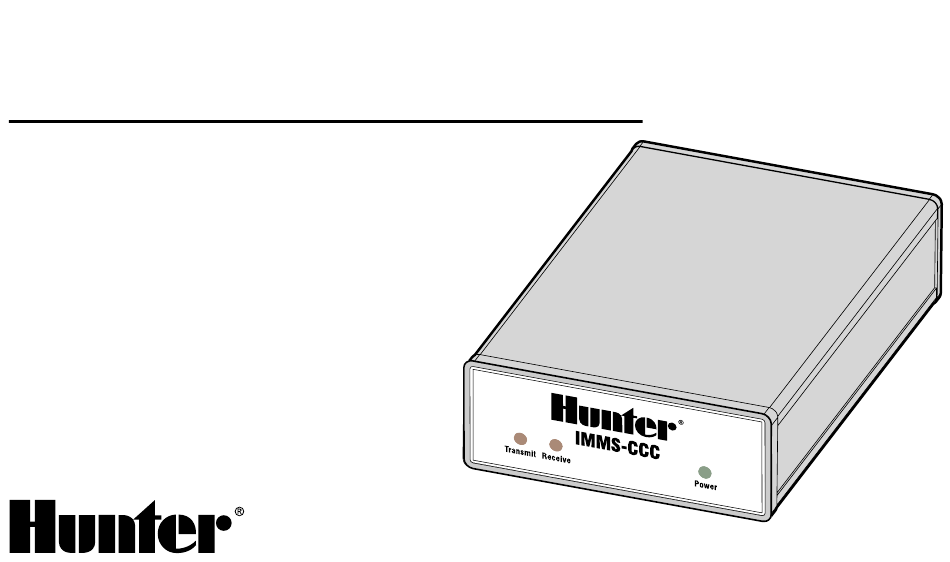

- Seite 1 IMMS-CCC IMMS-CCC Hardwire-Hauptschnittstelle Installationsanweisungen...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS................. Legen sie einen standort fest ........................1 Anschlüsse.............................. 2 Bedienung ............................... 3 Software-Konfiguration ..........................4 Fehlersuche............................. 4 Schleifenprüfung (Loopback Test) ......................5 Bestätigung der entsprechung europäischer richtlinien ................6... -
Seite 3: Legen Sie Einen Standort Fest
LEGEN SIE EINEN STANDORT FEST ............Wählen Sie einen kühlen, trockenen und sicheren Standort in einem Innenraum. Die IMMS-CCC Hauptschnittstelle darf nicht weiter als 2 m vom Computer entfernt sein. Sie kann auf oder unter der Tischarbeitsfläche untergebracht werden, wobei die Leuchtanzeigen auf der Vorderseite für den Bediener sichtbar sein müssen. -
Seite 4: Anschlüsse
ANSCHLÜSSE ....................Auf der Rückseite des CCC sind drei Kabel anzuschließen. 1. GCBL-Kabel: Schließen Sie das GCBL- Kommunikationskabel (Verbindung zur Anlagen- Schnittstelle) an der Rückseite des CCC an. Der schwarze Außenmantel des GCBL-Kabels und die Folienabschirmung sind etwa 50 mm abzuisolieren. Die einzelnen Adern sind etwa 4,5 mm abzuisolieren und an die grünen Kommunikationsanschlüsse anzuschließen (Bereich „From CCC“... -
Seite 5: Bedienung
Erdanschluss des GCBL-Kabels: Verdrillen Sie verbinden. Das serielle Kabel sollte möglichst nicht ein Stück blanken Kupferdraht mit dem blanken länger als 2 m sein. Silbererdungsdraht des GCBL-Kabels, und schließen 3. Netztransformator: Das Netzausgangskabel des Sie die beiden Drähte am grauen Anschluss SI5 an. Transformators ist an den mit „24 VAC“... -
Seite 6: Software-Konfiguration
SOFTWARE-KONFIGURATION ..............Zum Abschluss der IMMS-CCC-Installation muss die ein Signal aussendet. Die „Empfangen“-LED ist aktiv, wenn Verbindung vom Computer zur installierten IMMS- am CCC eine Antwort eingeht. Software hergestellt werden. Um kommunizieren zu Bei normaler Kommunikation treten diese Aktionen sehr können, muss auf dem Computer der IMMS-Hardware-... -
Seite 7: Schleifenprüfung (Loopback Test)
auch ein fehlerhaftes serielles Kabel, ein Fehler im GCBL-Kommunikationskabel oder ein SI-Problem sein. Führen Sie an beiden Standorten (CCC und SI) eine Schleifenmessung (Loopback Test) durch. SCHLEIFENPRÜFUNG (LOOPBACK TEST) ..........Zur Durchführung dieser Prüfung am CCC werden zwei angezeigt. Damit wird die ordnungsgemäße Funktion des kurze isolierte Drähte (10 cm Länge, 1 mm Durchmesser) CCC bestätigt. -
Seite 8: Bestätigung Der Entsprechung Europäischer Richtlinien
BESTÄTIGUNG DER ENTSPRECHUNG EUROPÄISCHER RICHTLINIEN Hunter Industries erklärt, daß die Bewässerungssteuerung IMMS-CI-E den Standards der Europäischen Richtlinie über “Elektromagnetische Kompatibilität” 89/336/EEC und “Kleinspannung” 73/23/EEC entspricht. Project Engineer Hunter Industries Incorporated • Innovative Beregnungsprodukte © 2004 Hunter Industries Incorporated U.S.A.: 1940 Diamond Street • San Marcos, California 92078 • www.HunterIndustries.com Europe: Bât.
