Art.-Nr.
Variante / Type
23660 Steckdosenblock o. Kabel
23662 Steckdosenblock o. Kabel
23663 Steckdosenblock o. Kabel
23664 Steckdosenblock o. Kabel

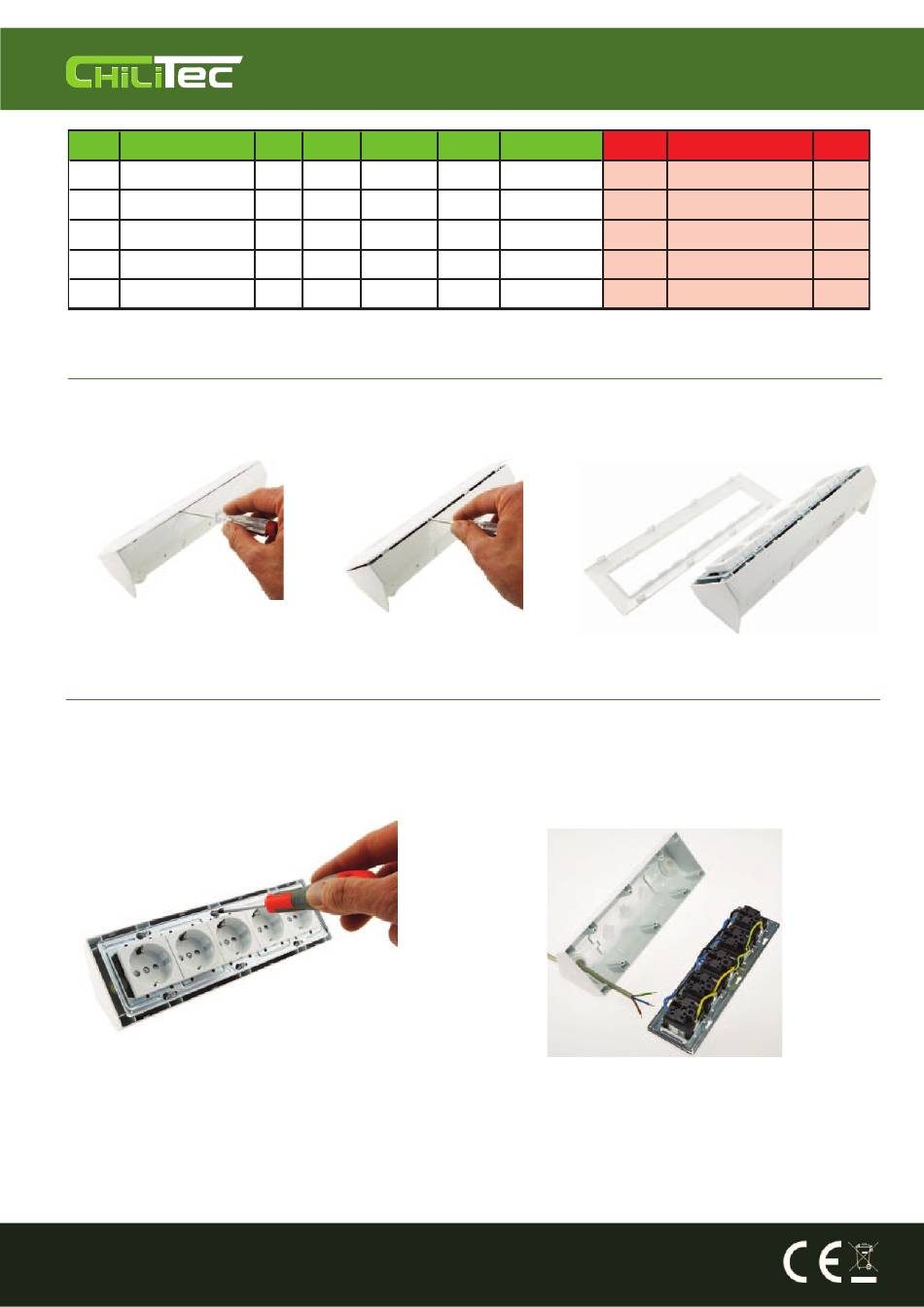

Öffnen des Steckdosenblocks zum Anschluss der Netzleitung
Der Steckdosenblock hat an Ober -und Unterseite (siehe Bild 1 und 2) jeweils eine kleine Öffnung. Hier können Sie
mit einem kleinen Schraubendreher hineinfassen und die Frontabdeckung „abclipsen"! (siehe Bild 3)
Die Sicherheitsschrauben mittig in den einzelnen Steckdosen m ssen und d rfen NICHT entfernt
Bild 1
Installation der Anschlussleitung
Entfernen Sie den Steckdosenrahmen in dem Sie die Halteschrauben lockern und den Metallrahmen im Langloch so
verschieben, dass sie ihn entnehmen können (Bild 4) . Schneiden Sie die rückseitige Kabeldurchführung passend zum
Leitungsdurchmesser vorsichtig auf und schieben Sie die Leitung hindurch (Bild 5). Isolieren Sie die Adern ab und
schließen Sie an die freien Anschlüsse der ersten Steckdose an, achten Sie auf korrekte Polung (L/N und PE). Fixieren
Sie die Leitung mit der mitgelieferten Zugentlastung und prüfen Sie alle Adern auf festen Halt und setzen Sie den
Steckdosenblock in umgekehrter Reihenfolge wieder zusammen. Erst nach kompletter Montage Strom zuführen.
Bild 4
Elektronische Produkte, die mit der durchgestrichenen Abfalltonne gekennzeichnet sind gehören nicht in den Hausmüll! Diese Produkte können
Sie kostenlos an Sammelstellen der Komunen abgeben, erkundigen Sie sich hier bei Ihrer Gemeindeverwaltung, dem zuständigen Rathaus oder
einem lokalem bzw. städtischem Abfallentsorgungsbetrieb. Vielen Dank. Altbatterien dürfen nicht in den Hausmüll. Verbraucher sind gesetzlich
verpflichtet, Batterien zu einer geeigneten Sammelstelle bei Handel oder Kommune zu bringen.Altbatterien enthalten möglicherweise Schadstoffe
oder Schwermetalle, die Umwelt und Gesundheit schaden können.Die Zeichen unter der Kennzeichnung (Mülltonne) stehen für: Pb: Batterie enthält
Blei, Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber. Die Umwelt und ChiliTec sagen Dankeschön.
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Amtsgericht Braunschweig, HRB 201747
Anz.
Farbe Betrieb an Ampere Gesamtleitung
4
weiß
230V~/50Hz max.16A
4
silber
230V~/50Hz max.16A
4
schwarz 230V~/50Hz max.16A
4
anthrazit 230V~/50Hz max.16A
Bild 2
USB
Gesamleistung USB Effizienz
3600Watt
2x USB-A
5,0V -3,10A - 15,50Watt
3600Watt
2x USB-A
5,0V -3,10A - 15,50Watt
3600Watt
2x USB-A
5,0V -3,10A - 15,50Watt
3600Watt
2x USB-A
5,0V -3,10A - 15,50Watt
(Beispielbild gültig für alle 5-fach Blöcke)
Bild 3
Bild 5
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Stand: 02/2023 - Version 2.00
Seite 2
83,90%
83,90%
83,90%
83,90%
