Chilitec FASKO Serie Bedienungsanleitung

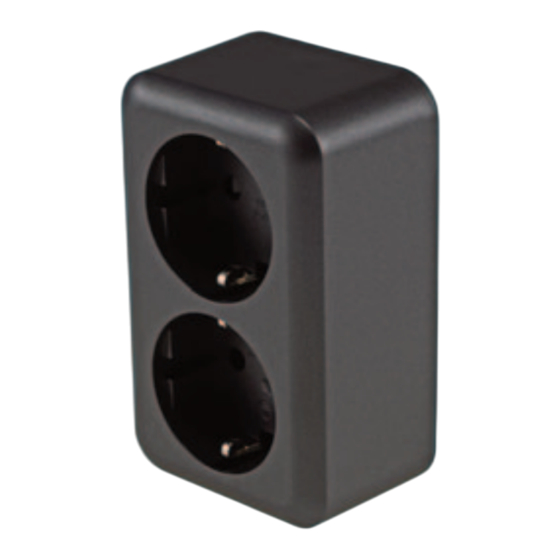

Auputz Serie FASKO in elegantem anthrazit oder in reinweiß
Produktbeschreibung:
Unsere Aufputz-Serie „FASKO" zeichnet sich durch kompakte Bauweise und mo-
dernes, schlichtes Design aus.
Alle Komponenten sind überall dort ideal geeignet, wo das Nachrüsten mit Un-
terputzkomponenten nur schwer oder nicht erwünscht ist wie z.B. in Fachwerk-
oder Gartenhäusern. Das Kunststoffgehäuse ist hochwertig verarbeitet und hat
eine klassische Schraubbefestigung.
„FASKO" gibt es in klassischer, weißer Optik oder in modernem Anthrazit.
Gemeinsame technische Details:
• Schutzkontaktsteckdosen mit erhöhtem Einsteckschutz
• Steckdose 250V~ / 16A
• Schalter 250V~ / 10A
• Maße Steckdosen & Schalter Einzeln LxBxT: 63x63x41mm
• Maße Doppelteckdosen Kombination LxBxT: 102x63x41mm
• Maße Schalter / Steckdosen Kombination LxBxT: 120x63x41mm
Installationshinweis:
Zu Öffnen der Gehäuse, entfernen Sie die Wippe (Einkerbung oberhalb) mit einem kleinen
Schraubendreher "abklipsen". Die Schraube in der Schutzkontaktsteckdose lösen. Danach
die Rückseite ebenfalls "abklipsen". Die "Innenleben" von Schalter oder Steckdose sind
ebenfalls nur mit Kunststoffklammern fixiert -und können somit leicht entfernt werden. Die
Installation der Adern erfolgt über klassische Schraubanschlüsse.
Sicherheits-Hinweise und wichtige Informationen!
Um die Sicherheit zu jeder Zeit zu gewährleisten, und das volle Leistungsspektrum des Gerätes zu
nutzen, lesen Sie sich bitte die Sicherheitshinweise sorgfältig und in Ruhe durch !
Das Produkt darf technisch sowie mechanisch nicht verändert werden, andernfalls erlöschen mit sofortiger Wirkung
die Betriebserlaubnis und Konformität! Das Typenschild / Aufdruck darf auf keinen Fall entfernt werden! Prüfen
Sie das Produkt vor jedem Einsatz auf Beschädigungen. Sollten Beschädigungen am Produkt zu sehen sein, muss
dieses vom Fachbetrieb überprüft, repariert oder ausgetauscht werden und den gültigen Richtlinien nach entsorgt
werden (Fusszeile Seite 1). Keinesfalls darf ein beschädigtes oder defektes Produkt weiter in Betrieb genommen
werden! Bitte unbedingt das gesamte Verpackungsmaterial und Zubehör, vor allem Kleinteile z.B. Schrauben sowie
Folien vor Kindern und Tieren sichern. Erstickungsgefahr! Der Hersteller übernimmt bei Nichtbeachtung der Anlei-
tung oder unsachgemäßer Benutzung, Zweckentfremdung oder vorgenommenen Änderungen am Produkt keinerlei
Haftung für Sach- oder Personenschäden. Dieses Produkt darf niemals im Zugriffsbereich von Kindern oder Tieren
betrieben, aufbewahrt, abgelegt oder gelagert werden.Bewahren Sie diese Anleitung gut auf. Bei Weitergabe die-
ses Produktes muss die Anleitung sowie die Verpackung mitgegeben werden. Danke! Druckfehler oder Änderungen
an Verpackung, an dem Produkt, oder in der Anleitung behalten wir uns vor.
Separate Sicherheitshinweise 230V Installationen
Die Installation bzw. der Eingriff ins Stromnetz kann zu sehr schweren Verletzungen bis hin zu einem tödlichen
Stromschlag führen. • Anschluss oder Installation darf nur von Fachpersonal / Elektrofachkraft im spannungs- bzw.
stromfreien Zustand durchgeführt werden! Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation
ausgeführt wird an der Hauptsicherung komplett ab! Anderenfalls besteht LEBENSGEFAHR!!. Zum Anschluss aller
230V~ / 50Hz Komponenten darf der Mindestquerschnitt (1,5mm²) der Anschlussleitung niemals unterschritten
werden. Benutzen Sie unbedingt eine für diese Verwendung ausdrücklich zugelassene Leitung und Werkzeug. Es
gibt im Inneren dieses Produktes keine zu wartenden Teile. Der korrekte Anschluss ist zu prüfen, erst bei einwand-
freier Installation darf die Spannung wieder zugeschaltet werden. Der Stromkreis darf erst in Betrieb genommen
werden, wenn alle Komponenten fachgerecht und fest in der Wand / Halterung / Decke installiert und auf volle
Funktion geprüft wurden.
Elektronische Produkte, die mit der durchgestrichenen Abfalltonne gekennzeichnet sind gehören nicht in den Hausmüll! Diese Produkte können
Sie kostenlos an Sammelstellen der Komunen abgeben, erkundigen Sie sich hier bei Ihrer Gemeindeverwaltung, dem zuständigen Rathaus oder
einem lokalem bzw. städtischem Abfallentsorgungsbetrieb. Vielen Dank. Altbatterien dürfen nicht in den Hausmüll. Verbraucher sind gesetzlich
verpflichtet, Batterien zu einer geeigneten Sammelstelle bei Handel oder Kommune zu bringen.Altbatterien enthalten möglicherweise Schadstoffe
oder Schwermetalle, die Umwelt und Gesundheit schaden können. Die Zeichen unter der Kennzeichnung (Mülltonne) stehen für: Pb: Batterie enthält
Blei, Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber. Die Umwelt und ChiliTec sagen Dankeschön.
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Bedienungsanleitung
Stand: 11/2023 - Version 1.00
Fasko Serie
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Seite 1
