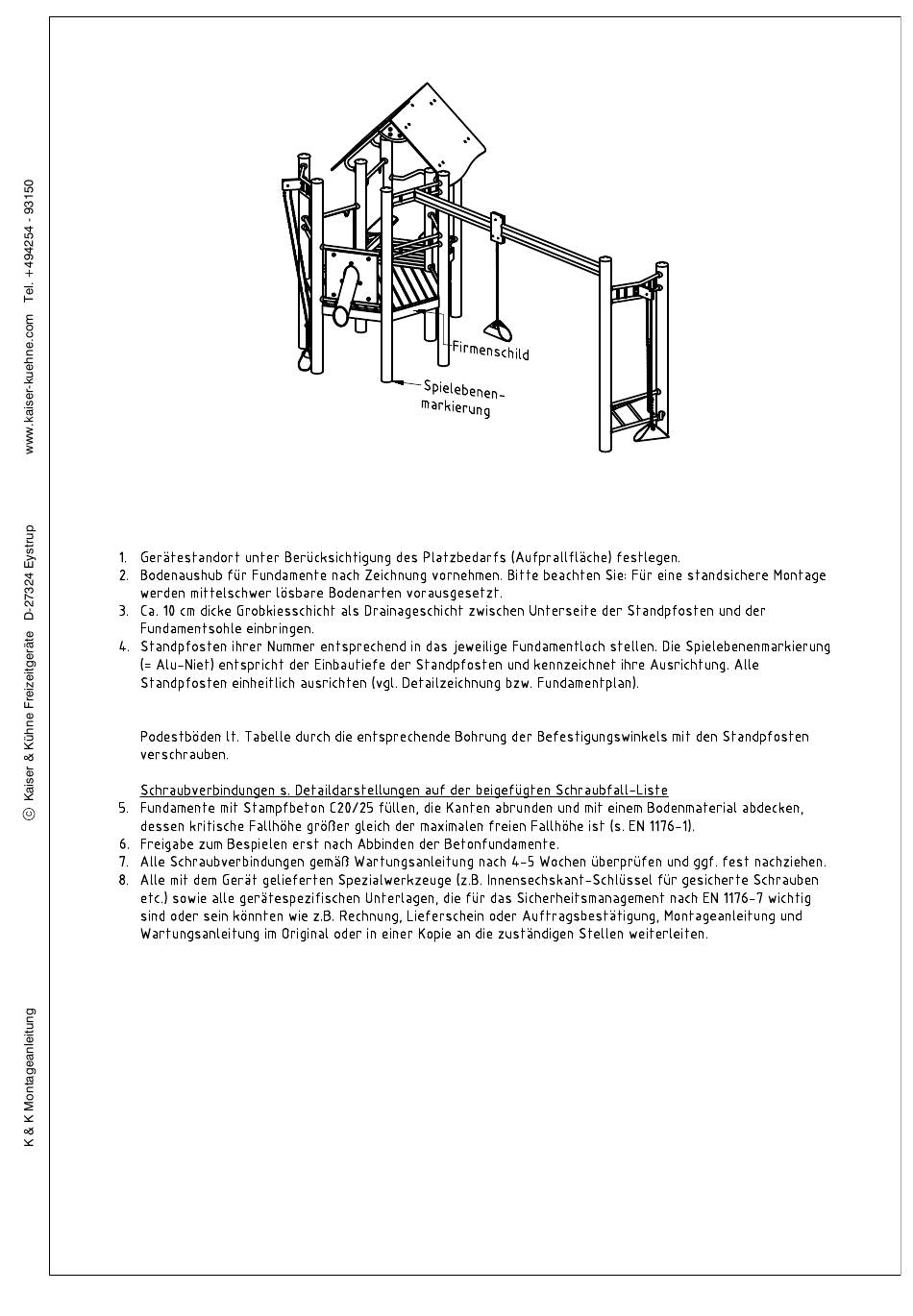

Zum Einbauen der vormontierten Bauteile bzw. Einzelteile müssen die Schrauben mit der
gelieferten Montagepaste gefettet werden.
Erst nach dem Ausrichten alle Schrauben fest anziehen.
Vor dem Anziehen der Schraubverbindungen unbedingt alle
Anbauteile (Brüstungen, Geländer etc.) einsetzen.
Ein nachträgliches Einsetzen ist NICHT möglich !
Montageanleitung
Art.-Nr.
Bezeichnung
0-31561-501
K&K Bauhof
Maßstab
Stand
1:50
04/19 EB
Seite
1/3
Verwandte Anleitungen für K&K 0-31561-501
Inhaltszusammenfassung für K&K 0-31561-501
- Seite 1 Montagepaste gefettet werden. Erst nach dem Ausrichten alle Schrauben fest anziehen. Vor dem Anziehen der Schraubverbindungen unbedingt alle Anbauteile (Brüstungen, Geländer etc.) einsetzen. Ein nachträgliches Einsetzen ist NICHT möglich ! Art.-Nr. Bezeichnung Maßstab Stand Seite Montageanleitung 0-31561-501 K&K Bauhof 1:50 04/19 EB...
- Seite 2 4,78 x 3,70 x 2,56 m Mindestraum 7,94 x 6,85 x 2,56 m Art.-Nr. Bezeichnung Maßstab Stand Seite Montageanleitung 0-31561-501 K&K Bauhof 1:50 04/19 EB...
- Seite 3 Fundamente (bauseits) 10 x 0,40 x 0,40 x 0,40 m Betonbedarf (ca.) Art.-Nr. Bezeichnung Maßstab Stand Seite Montageanleitung 0-31561-500 K&K Bauhof 1:50 04/19 EB...
- Seite 4 031561501 Bauteilliste Artikelnr. Anzahl Bezeichnung Bild Satz Edelstahl-Standpfosten (10 St.) (Fundamenteinspannung) 1273292 mit Pfostenkappe ES120 / blau RAL 5015 1200000 Quadratpodest 0,80 m x 0,80 m 1200006 Sechseckpodest 6 x 0,80 m 1210002 Plattenbrüstung 0,80 m x 0,60 m / HPL grün 1210004 Plattenbrüstung 0,80 m x 0,80 m / HPL rot 1210022...
- Seite 5 031561501 Bauteilliste Artikelnr. Anzahl Bezeichnung Bild 1210359 Reckstange/Leitersprosse 0,80 m o. Krallen (ES120) 1210358 Bügelgeländer 0,80 m / ohne Krallen (ES120) Plattenbrüstung 0,80 m x 0,60 m / HPL gelb Schüttrohr mit 1210018 Klappe Sitzbank 1 / 0,80 m / HPL gelb Rohr gebogen / Platte 1220021 gerade Sandaufzug montiert EH 1700 mm mit umlaufender Kette...
- Seite 6 Traverse Sandtransportwagen / T- Form incl. 1260030 Transportwagen und Gummibehälter 1260005 Sandrutsche HPL rot Giebeldach 45° / 0,80 m x 0,80 m / HPL königsblau runde 1240073 Traufe 1293340 Schraubenpaket 0-31561-501 02.04.2019 Kaiser & Kühne Freizeitgeräte GmbH 3 / 3...
- Seite 7 Schraubenpaket Seite 031561501 1293340 Artikel: Auftrag: K&K Bauhof Ort: BV Beschreibung: 10 x SFES1200001 Podestboden an Edelstahlstandpfosten (Mutter podestseitig) pro SF ges. K&K-Artikel Bezeichnung 10 x 3430021 Sicherheitsmutter M12 DIN985 A2 10 x 2030651 Zylinderschraube M12 x 125 mit Stift 58 x SFES1210001 Standardverschraubung Anbauteile an Rohrpfosten für die Befestigung von ES120-Anbauteilen (außer Podesten)
- Seite 8 Schraubenpaket Seite 031561501 1293340 Artikel: Auftrag: K&K Bauhof Ort: BV Beschreibung: 10 x SFES1270001 Betonstahl für Edelstahlstandpfosten pro SF ges. K&K-Artikel Bezeichnung 20 x 2130000 Betonstabstahl Ø 10 x 310 DIN 488 1 x SFWZ0000001 Winkelschraubendreher Torx T40 mit Bohrung für Pin pro SF ges.
