Seite 1

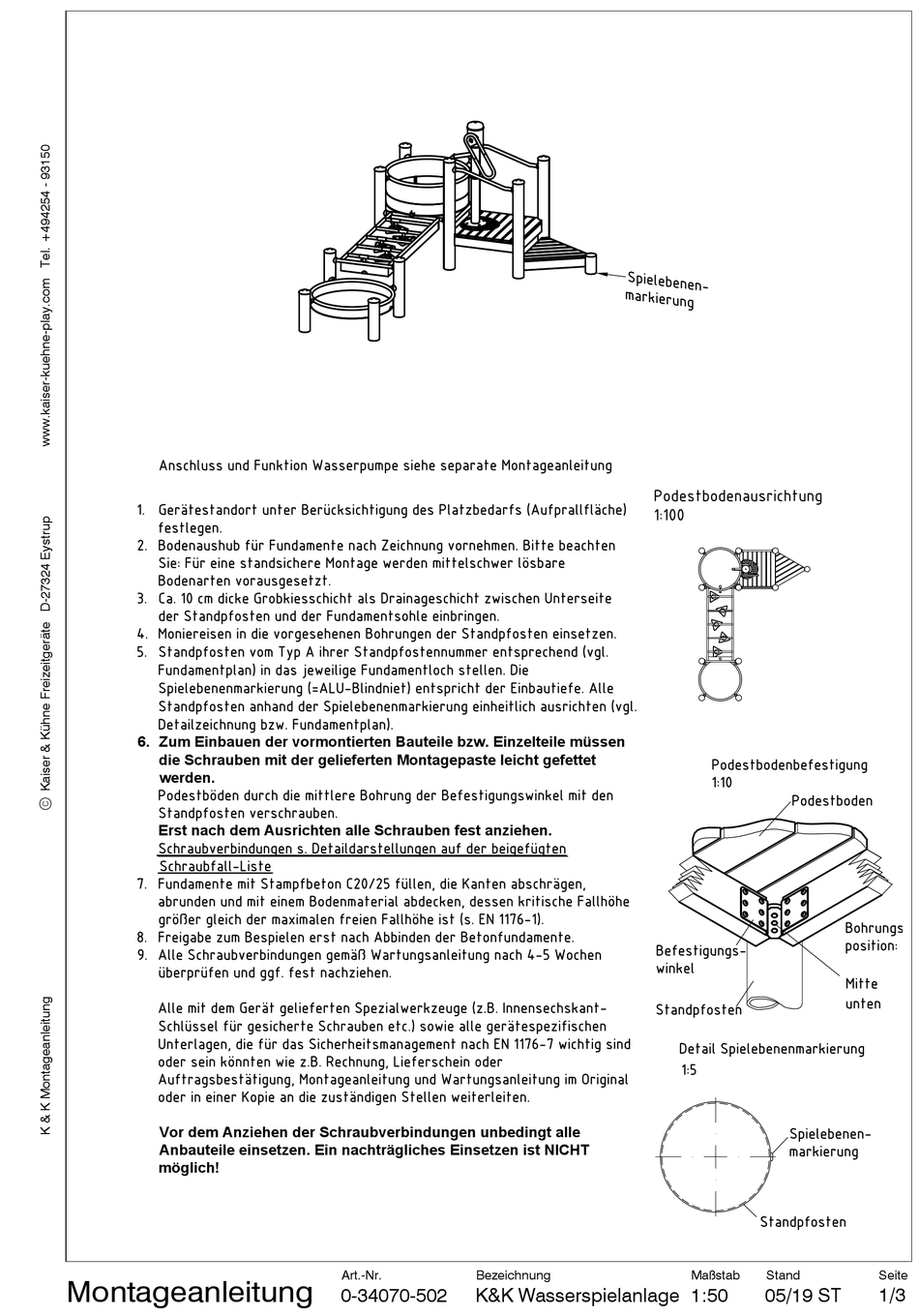

Schrauben mit der gelieferten Montagepaste leicht gefettet werden. Erst nach dem Ausrichten alle Schrauben fest anziehen. Vor dem Anziehen der Schraubverbindungen unbedingt alle Anbauteile einsetzen. Ein nachträgliches Einsetzen ist NICHT möglich! Art.-Nr. Bezeichnung Maßstab Stand Seite Montageanleitung 0-34070-502 K&K Wasserspielanlage 1:50 05/19 ST...
Seite 2
Fundamentplan Fundamente (bauseits) 11 x 0,40 x 0,40 x 0,40 m Betonbedarf (ca.) 0,71 m³ Fundamentdetails Art.-Nr. Bezeichnung Maßstab Stand Seite Montageanleitung 0-34070-502 K&K Wasserspielanlage 1:50 05/19 ST...
Seite 3
Draufsicht & Aufprallfläche Mindestraum 6,33 x 5,48 x 1,57 m 28 m² Art.-Nr. Bezeichnung Maßstab Stand Seite Montageanleitung 0-34070-502 K&K Wasserspielanlage 1:50 05/19 ST...
