Vimar 01798 Anweisungsblatt

SMART SWITCH
01798
EnOcean-Aktor mit 2 NO-Relaisausgängen 5 A 230 V~, 2 programmierbaren
Eingängen mit Funktion Schalter für lokale Steuerung, Spannungsversorgung
230 V~ 50/60 Hz.
Der Aktor mit EnOcean-Modul kann den Funkbefehl der Funk-Wipptaste empfangen und über die
Relaisausgänge die damit verbundenen Lasten steuern. Er kann außerdem an zwei Schalter/Tasten
angeschlossen werden, um die Lasten auch lokal zu steuern. Dank der geringen Abmessungen
kann der Aktor überall an der Wand (rückseitig in der Unterputzdose) oder an der Decke
(Hängedecken usw.) installiert werden.
Bei Wiederherstellung der Netzversorgung nach einem Stromausfall hält der Aktor die zuvor
eingestellte Konfiguration aufrecht.
TECHNISCHE MERKMALE.
• Versorgung: 230 V~, 50 Hz.
• Schaltleistung: 230 V~ - 5 A
• Eigenverbrauch: <1W
• Frequenzbereich: 868.3 MHz
• Belegtes Frequenzband: von 868,0 bis 868,6 MHz
• Max. Funkleistung: +3dBm
• Reichweite: bis zu 30 Meter
• Anschlussmöglichkeit von zwei Schaltern/Tasten
• Betriebstemperatur: 0 - 35 °C
• Max. Anzahl der speicherbaren Funksender: 22
• RGB-LED für die Anzeige der einzelnen Konfigurationsphasen
• EEP (Profile EnOcean®): D2-01-12
• Abmessungen: 40 mm x 44 mm x 16,9 mm
• Gewicht: 34 g
REGELBARE LASTEN.
• Für jeden der Relaisausgänge:
- ohmsche Lasten : 5 A (20.000 Zyklen);
- Glühlampen : 5 A (20.000 Zyklen);
- Leuchtstofflampen : 50 W (20.000 Zyklen);
- LED-Lampen: 50 W (20.000 Zyklen).
INSTALLATION.
• Installation von 2 Schaltern/Tasten und 2 Lampen. Alle verkabelten und an den Aktor
angeschlossenen Schalter funktionieren mit den am Gerät gekoppelten EnOcean®-Sendern
standardmäßig als «Umschalter» («bidirektionaler Schalter»).
• Identifizierung der Konfiguration der zwei Schalter/Tasten. Beim Versorgen des konfigurierten
Aktors einmal den daran angeschlossenen Schalter drücken. Die dadurch ausgeführte
automatische Identifizierung erkennt, ob ein monostabiler oder bistabiler Schalter verwendet
wird.
Hinweis 1: Die gleiche Konfiguration gilt sowohl für Schalter/Taste 1 als auch für Schalter/Taste 2.
An den Aktor 01798 dürfen nur Geräte des gleichen Typs (also zwei Schalter oder zwei Tasten
und nicht ein Schalter und eine Taste) angeschlossen werden. Zum Ausführen einer neuen
automatischen Identifizierung muss das Gerät manuell zurückgesetzt werden.
Hinweis 2: Beim Gebrauch der Funkschalter empfehlen wir, das Gerät nur mit den Tasten und nicht
mit den Schaltern zu verwenden.
KONFIGURATION.
FUNKTIONSWEISE DES AKTORS
• LOKALE STEUERUNG. Das Gerät kann durch kurzes Drücken auf Taste CONF lokal ein- bzw.
ausgeschaltet werden. Dies bewirkt die gleichzeitige Umschaltung der beiden Ausgänge.
Alternativ die mit dem Gerät verbundenen Schalter/Tasten betätigen, um das Licht auf dem
KANAL 1 oder 2 ein-/auszuschalten.
• KOPPLUNG. Zum Aufrufen des Kopplungsmodus sind zwei Verfahren (1 oder 2) verfügbar. Bei
beiden Verfahren wird jeweils ein der zwei verfügbaren Kanäle gekoppelt. Dies hat bei versorgtem
Aktor und ausgeschalteten Lichtern zu erfolgen.
KOPPLUNG VON KANAL 1
1. Über den Aktor: die Taste CONF drei Mal drücken (schneller als 1 s).
2. Über die verkabelten Schalter/Tasten: Schalter/Taste KANAL 1 3 Mal drücken (schneller als 1
s).
Die LED blinkt rot und das Licht von Schalter/Taste 1 blinkt als Hinweis darauf, dass der KANAL
1 ge-/entkoppelt wird; innerhalb von 30 s kurz (< 1 s) die Taste drücken, die gekoppelt werden
und die das Licht 1 steuern soll.
KOPPLUNG VON KANAL 2
1. Über den Aktor: die Taste CONF drei Mal drücken (schneller als 1 s), 1 s warten und die Taste
CONF erneut drücken.
2. Über die verkabelten Schalter/Tasten: Schalter/Taste KANAL 2 3 Mal drücken (schneller als 1
s).
Die LED blinkt rot und das Licht von Schalter/Taste 2 blinkt als Hinweis darauf, dass der KANAL
2 ge-/entkoppelt wird; innerhalb von 30 s kurz (< 1 s) die Taste drücken, die gekoppelt werden
und die das Licht 2 steuern soll.
Zum Koppeln eines Senders siehe Abschnitt Kopplung als Empfängers; die LED leuchtet grün
auf und bestätigt die Kopplung. Die beim «Kopplungsmodus» orange blinkende LED weist
darauf hin, dass entweder der Speicher des Aktors voll ist oder dass während der Kopplung
keine Sender gekoppelt wurde. Bei vollem Speicher muss ein Sender gelöscht und dann der
neue gekoppelt werden.
01798 DE 01 2301

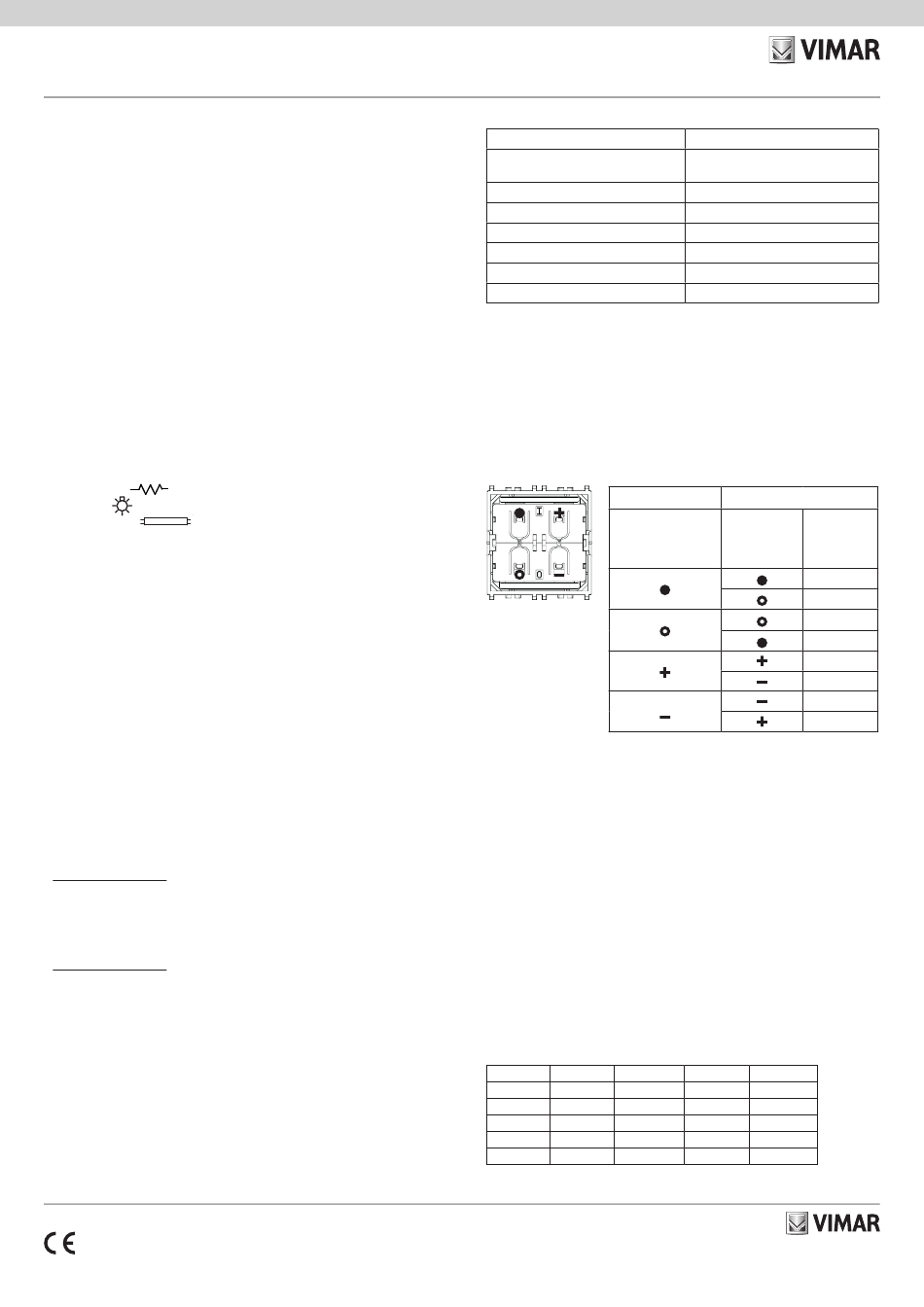

• ANZEIGEN DER LED WÄHREND DES "EINLERNMODUS".
PHASEN des «Einlernmodus»
Aufrufen des «Einlernmodus»
Gerät eingebunden
Löschen des eingebundenen Geräts
Abbruch des «Einlernmodus»
Fehler beim «Einlernmodus»
Speicher voll (mehr als 22 Geräte)
Timeout des «Einlernmodus»
• RÜCKSETZEN DES GERÄTS. CONF länger als 5 s bis zum Aufleuchten der LED in orange drü-
cken; beim Loslassen der Taste bleibt die LED erleuchtet und der «Resetmodus» ist aktiv. Zum
Rücksetzen einmal auf CONF drücken; die LED blinkt rot und grün als Bestätigung des Vorgangs.
Im «Resetmodus» muss die Taste innerhalb von 30 s gedrückt werden, wonach das Blinken der
LED bei keiner weiteren Aktion endet und kein Rücksetzen erfolgt.
KOPPLUNG ALS EMPFÄNGER
• EnOcean®-Schalter Typ "Schalter mit Wipptasten" (EEP: F6-02-01).
Dieser Sender wird folgendermaßen an den Aktor gekoppelt:
1. Den «Kopplungsmodus» des Geräts aktivieren.
2. Eine beliebige Taste des Funkschalters drücken. Die bei der Kopplung gedrückte Taste
aktiviert den ausgewählten Kanal, die andere Taste schaltet den ausgewählten Kanal dagegen
aus. Beispiel:
Kopplungs-modus
Gekoppelte Taste
während des
"Kopplungs-
modus"
Der Vorgang ist für beide Kanäle zu wiederholen.
Um die Kopplung eines Senders aufzuheben, den «Kopplungsmodus» des entsprechenden
Kanals (1 oder 2) aktivieren und eine beliebige Taste des Senders drücken. Das Gerät kann den
gewählten Kanal des Aktors 01798 nicht mehr steuern. Zum Löschen beider Kanäle den Vorgang
für jeden Kanal wiederholen.
KOPPLUNG ALS SENDER
Die an die Eingänge P1 bzw. P2 angeschlossenen Schalter können als EnOcean®-Sender
funktionieren; nach der Konfiguration können sie über den Aktor 01798 jeden anderen, EnOcean®-
kompatiblen Empfänger steuern.
Der Aktor 01798 wird folgendermaßen an einen anderen Empfänger gekoppelt:
1. Den «Kopplungsmodus» des Empfängers aktivieren.
2. Die Taste des angeschlossenen und an den Empfänger zu koppelnden Schalters einmal
drücken.
Nach dem Koppeln bewirkt der Status (ON oder OFF) des Ausgangs des Aktors 01798 den «ON»
Status des gekoppelten Empfängers.
Beispiel.
Soll der Empfänger mit dem Aktor synchronisiert werden, so ist die Taste durch Schalten des
Ausgangs auf ON zu koppeln; soll der Empfänger dagegen nicht synchronisiert werden, so ist die
Taste durch Schalten des Ausgangs auf OFF zu koppeln.
Um die Kopplung des Aktors 01798 über einen anderen Empfänger aufzuheben, den
«Kopplungsmodus» des Empfängers aktivieren und die Taste des an den Empfänger gekoppelten
Schalters einmal drücken.
UNTERSTÜTZTE PROFILE (EEP)
F6-02-01 F6-04-01 F6-10-00
A5-07-02 A5-07-03 A5-08-01
A5-10-19 A5-10-18 A5-10-1A
A5-10-1D A5-10-01 A5-10-05
A5-10-10 A5-10-13 A5-10-16
A5-10-0B A5-14-01 A5-14-02
LED-ANZEIGEN
1 GRÜNER Blinkimpuls und dann
Aufleuchten in ROT
2 GRÜNE Blinkimpulse
2 ROTE Blinkimpulse
2 ROTE Blinkimpulse
2 ROTE Blinkimpulse
2 ORANGEFARBENE Blinkimpulse
2 ORANGEFARBENE Blinkimpulse
Gebrauch
Gedrückte Taste Status des
auf dem Sender Aktors 01798
ON
OFF
ON
OFF
ON
OFF
ON
OFF
D5-00-01 A5-07-01
A5-08-02 A5-08-03
A5-10-1B A5-10-1C
A5-10-08 A5-10-0C
A5-10-17 A5-10-0A
A5-14-03 A5-14-04
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
