BETRIEBSANLEITUNG SMART RETROFIT KIT

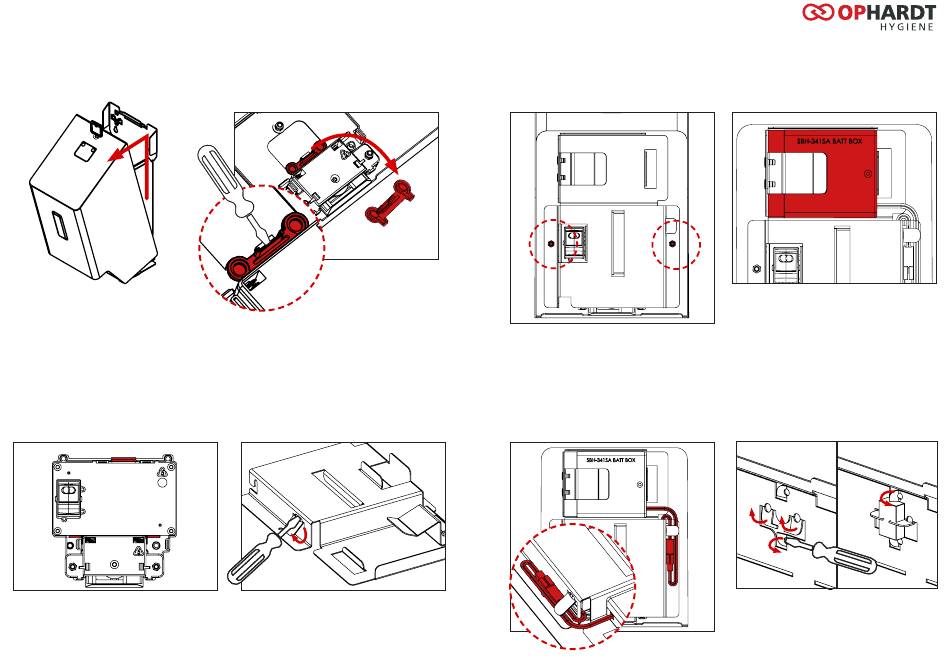

Montage (Fortsetzung)
1. Spender mit dem Schlüssel öffnen.
Danach die Haube anheben und nach
vorne schwenken.
3. Elektronikbox im Spender einklicken.
(1)
(2) CLICK (2) CLICK
8
TTU 2
2. Blindstopfen vorsichtig mit einem
Schlitzschraubendreher entfernen.
Blindstopfen
4. Kabelhalter mit einem Schlitzschrauben-
dreher nach außen biegen.
45°
5. Kit Abdeckung über die Elektronik-
box setzen und mit zwei M3 Muttern
fixieren.
7. Kabel der Elektronikbox mit Kabel der
Batteriebox verbinden und gemäß
Abbildung durch die Kabelhalterung
führen.
6. Batteriebox in die Halterung auf der Kit
Abdeckung stecken.
8. In der Innenseite der Rückwand des
Geräts finden Sie den Magnethalter. Die
3 Metalllaschen des Magnethalters nach
innen biegen (1), dann den Magneten
einsetzen (2) und die obere Lasche nach
innen biegen (3). Mit einem Schlitz-
schraubendreher vorbiegen und mit der
Zange nachbiegen. Die herausgebogenen
Klammern müssen den Magnet sicher
umschließen. Spender schließen.
45°
(3)
90°
90°
(2)
(1)
45°
9
