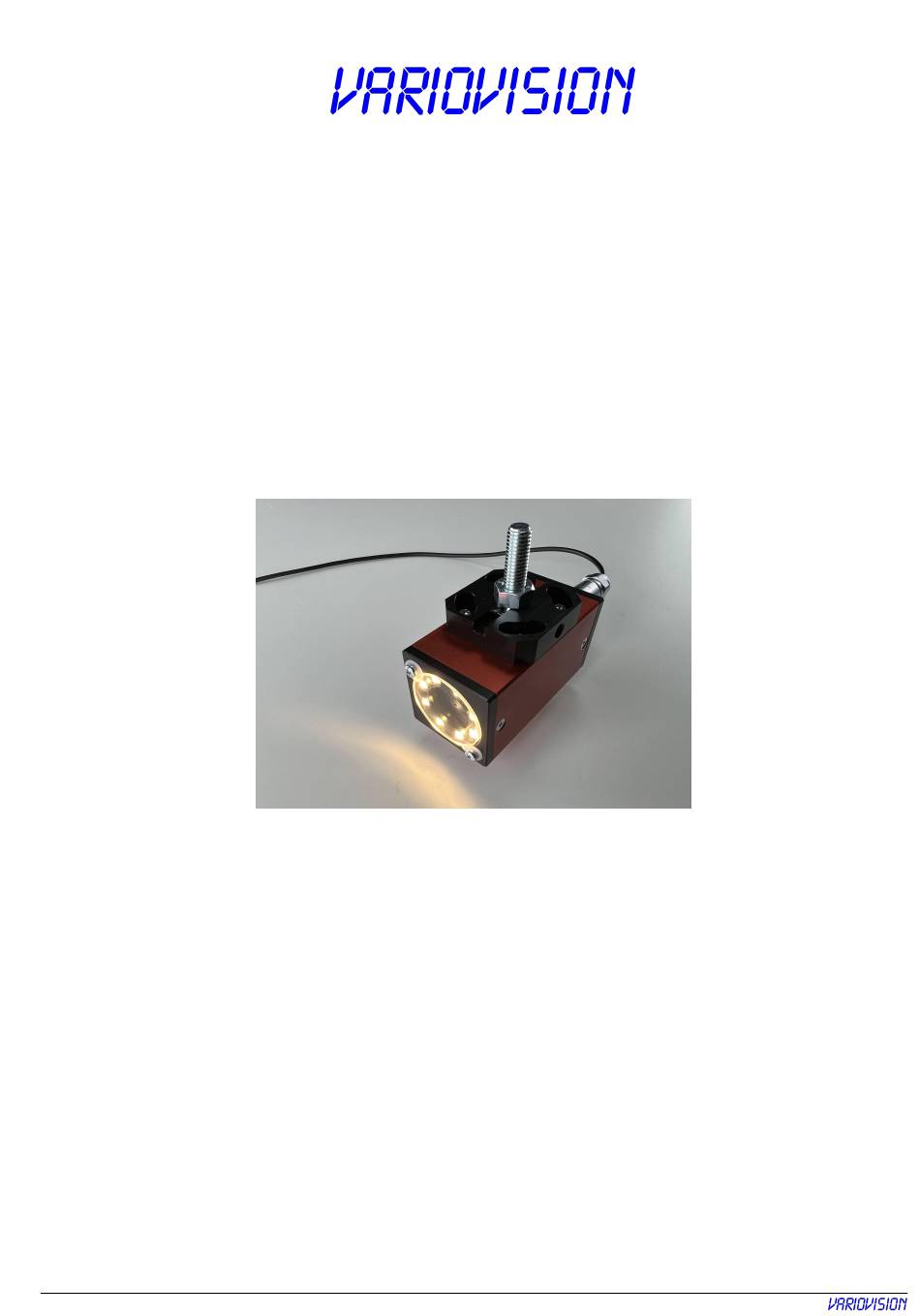

Installations- und Bedienungshandbuch für
WVS-44-Kamera
Bei Anlagen erfolgt die Bedienung und Steuerung meist von einem Leitstand aus. Um die
Position der eingesetzten Vorrichtungen (Schweissköpfe, Schleifköpfe etc.) optimal einstellen
zu können ist aber eine visuelle Betrachtung vom Leitstand aus nötig.
Die Schweißkamera WVS-44 liefert ein scharfes Farb-Bild und ermöglicht somit eine optimale
Betrachtung von Schweißkopf, Drahtzuführung und Werkstück sowie Lichtbogen, Material-
aufschmelzung etc. Damit kann z.B. die Einrichtzeit wesentlich verkürzt oder eventuelle
Schweißfehler können schneller erkannt werden.
Version 1.4.0
WVS-44
1/6
Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv
Werbung
Verwandte Anleitungen für VARIOVISION WVS-44
Inhaltszusammenfassung für VARIOVISION WVS-44
- Seite 1 Position der eingesetzten Vorrichtungen (Schweissköpfe, Schleifköpfe etc.) optimal einstellen zu können ist aber eine visuelle Betrachtung vom Leitstand aus nötig. Die Schweißkamera WVS-44 liefert ein scharfes Farb-Bild und ermöglicht somit eine optimale Betrachtung von Schweißkopf, Drahtzuführung und Werkstück sowie Lichtbogen, Material- aufschmelzung etc.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort: ............................3 Sicherheitshinweise:........................3 Lieferumfang WVS-44-Kamera:....................4 Installation:............................4 Einstellung der Bildschärfe: ......................4 WVS-44-Kamera, schematischer Anschluß:................5 Technische Daten:........................6 Ersatzteile/Optionen:........................6 WVS-44 Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv... -
Seite 3: Vorwort
Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten ausschließlich dem Hersteller. Die Installation des Systems darf nur von qualifiziertem Personal ausgeführt werden und muss den örtlichen Vorschriften entsprechen. CNC-Kamera Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv... -
Seite 4: Lieferumfang Wvs-44-Kamera
Das einstellen der optimalen Bildschärfe erfolgt durch drehen des Objektives. ● Dazu Schutzglas an der Frontseite entfernen und vorsichtig mit einem Finger das Objektiv innen verdrehen. nach links drehen → Fokus näher nach rechts drehen → Fokus entfernter CNC-Kamera Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv... -
Seite 5: Wvs-44-Kamera, Schematischer Anschluß
50m WVS-44-Kamera mit LED-Beleuchtung 9Pin Sub D Buchse 9Pin Sub D Schraube M4 Stecker 503198 Splitterbox 50x50x30mm WVS-Spannungs BNC-Video versorgung Stecker 402369-02 BNC-Kabel z.B. 2m Monitor z.B 15" 402501 WVS-xx Netzteil WVS-44 Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv... -
Seite 6: Technische Daten
100 – 240 VAC auf 12VDC, oder SV-Anschlußkabel, 2 polig 402468 bei bauseits vorhandener 12VDC Stromversorgung Tel. +49 89 23967195 Variovision Thomas Stelzl Fax +49 89 23967196 Pöttinger Straße 23 www.variovision.tv DE-82041 Oberhaching info@variovision.tv www.schweisskamera.de WVS-44 Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv...
