Installations- und Bedienungshandbuch für

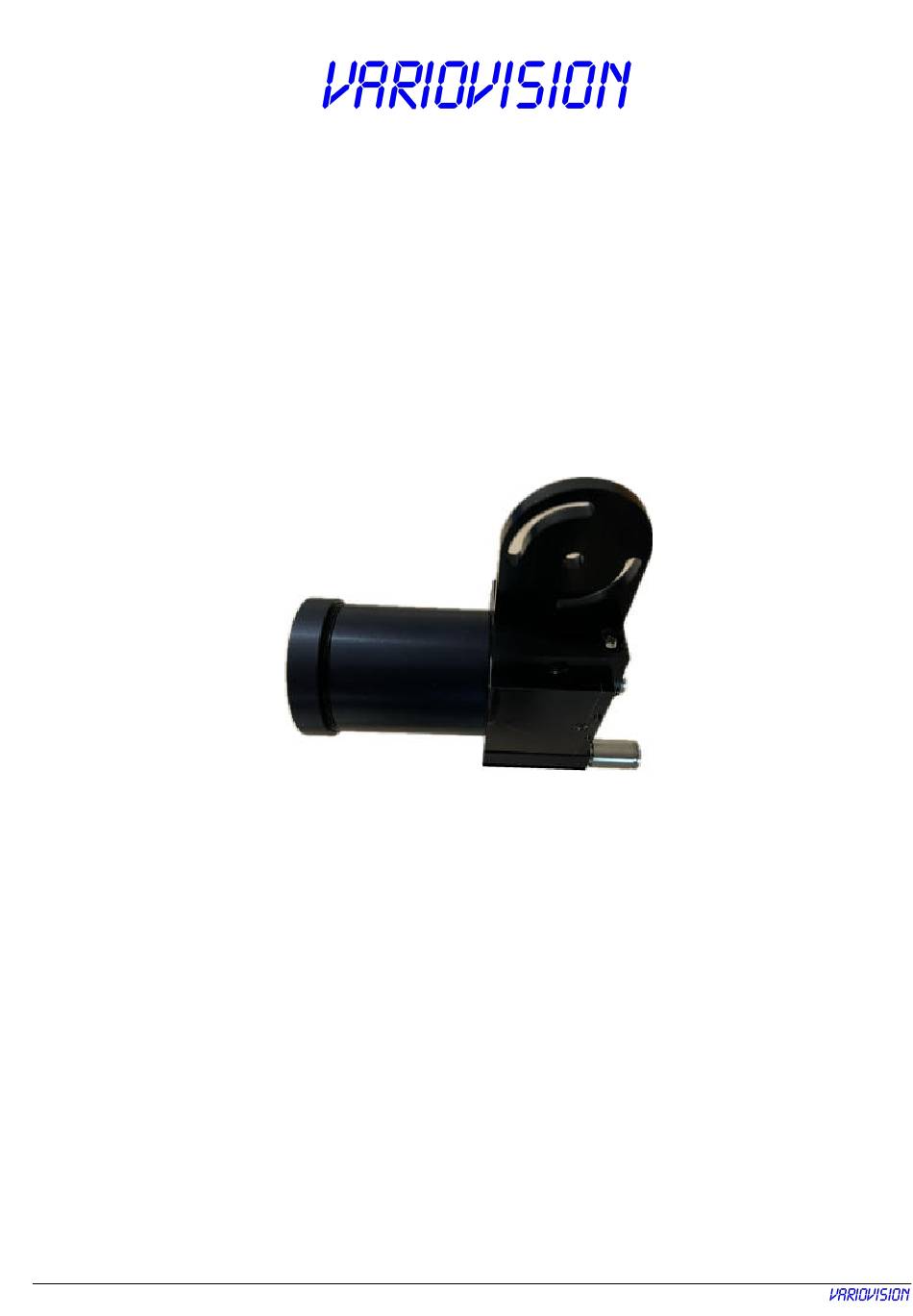

Kamera WVS-34
Bei halbautomatischen oder automatischen Schweißanlagen erfolgt die Bedienung und
Steuerung meist von einem Leitstand aus. Um die Position und die Parameter für den
Vorgang optimal einstellen zu können ist eine visuelle Betrachtung vom Leitstand aus nötig.
Die Kamera WVS-34 liefert ein scharfes Farb-Bild und ermöglicht somit eine optimale
Betrachtung Damit kann z.B. die Einrichtzeit wesentlich verkürzt oder eventuelle Fehler
können schneller erkannt werden.
Version 1.4.2
1/7
Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv
WVS-34
