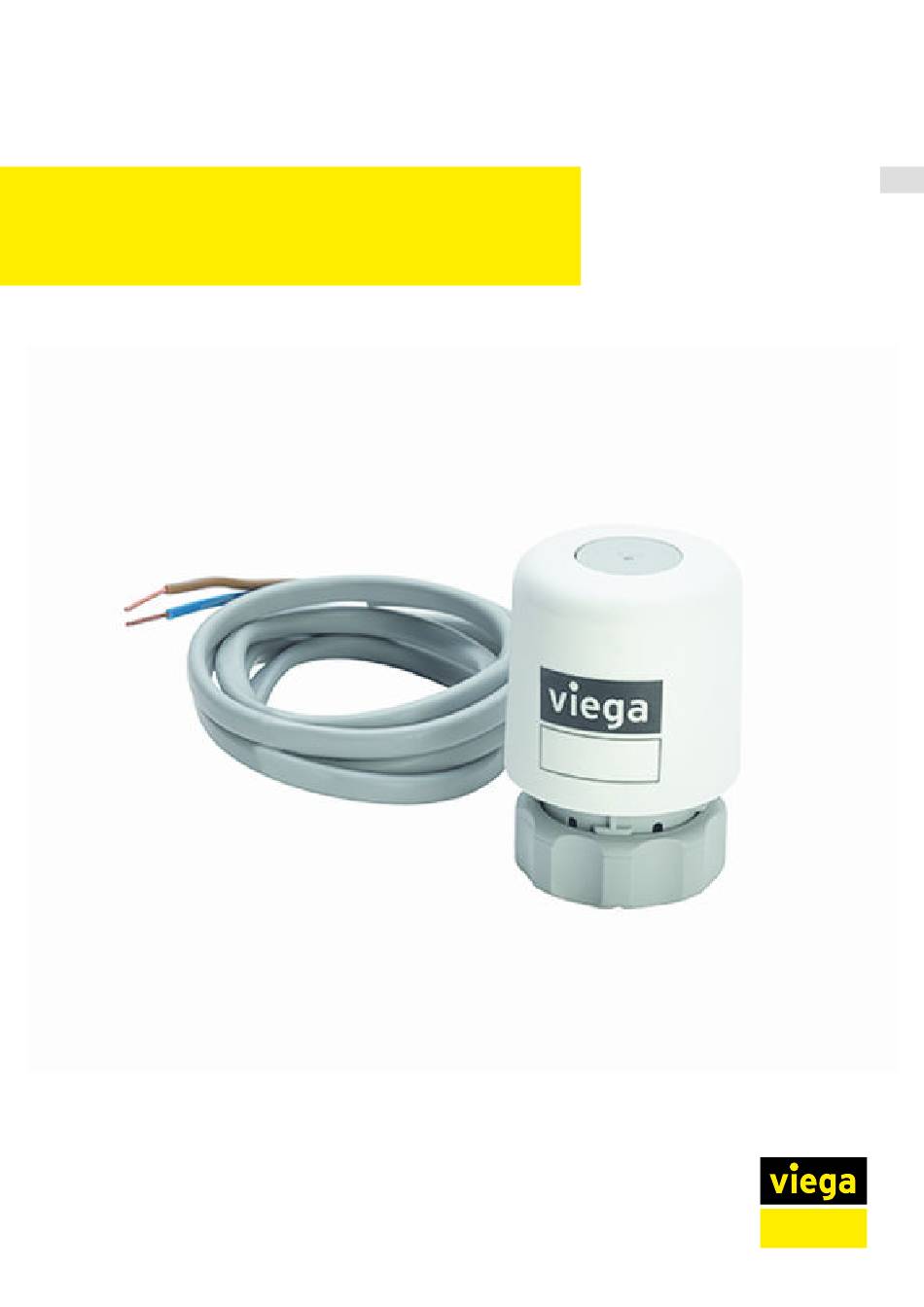

- Seite 1 Gebrauchsanleitung Stellantrieb 24 V Für Fonterra-Flächentemperierung Modell Baujahr (ab) 1249.1 01/2013...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.2 Produktbeschreibung 2.2.1 Funktionen 2.2.2 Übersicht und Bauteilbeschreibung 2.2.3 Technische Daten Handhabung 3.1 Transport und Lagerung 3.2 Stellantriebe montieren 3.3 Pflegehinweise 3.4 Entsorgung Stellantrieb 24 V... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Produktinformation Produktinformation Bestimmungsgemäße Verwendung Der Stellantrieb ist für folgende Basiseinheiten-Modelle geeignet: 1246 1247.1 1247.4 Die Kombination mit elektronischen Bauteilen anderer Hersteller ist nicht geprüft, ihre einwandfreie Funktion kann daher nicht gewährleistet werden. Produktbeschreibung 2.2.1 Funktionen Der Stellantrieb öffnet oder schließt das Ventil des Verteilers, je nachdem welches Signal der Raumthermostat an die Basiseinheit über‐... -
Seite 5: Technische Daten
Produktinformation Einbaumaße Abb. 2: Einbaumaße in mm 2.2.3 Technische Daten Betriebsspannung 24 V AC/DC Einschaltstrom 184 ma / 90 ms Betriebsstrom 84 mA Betriebsleitung Schließ- / Öffnungszeit ca. 5 min Stellweg > 3,2 mm Stellkraft 80 N Medientemperatur 0–100 °C Umgebungstemperatur -5–60 °C Lagertemperaturbereich... -
Seite 6: Handhabung
Handhabung Handhabung Transport und Lagerung Bei Transport und Lagerung beachten: Harte Schläge und Erschütterungen vermeiden. Die Bauteile sauber und trocken lagern. Die Bauteile erst unmittelbar vor der Verwendung der Verpackung entnehmen. Stellantriebe montieren Montagevorbereitung Benötigte Bauteile Stellantriebe – Anzahl entsprechend der zu regelnden Heizkreise. Montageschritte ▶... -
Seite 7: Entsorgung
Handhabung Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Stellantrieb 24 V... - Seite 8 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN150207...
