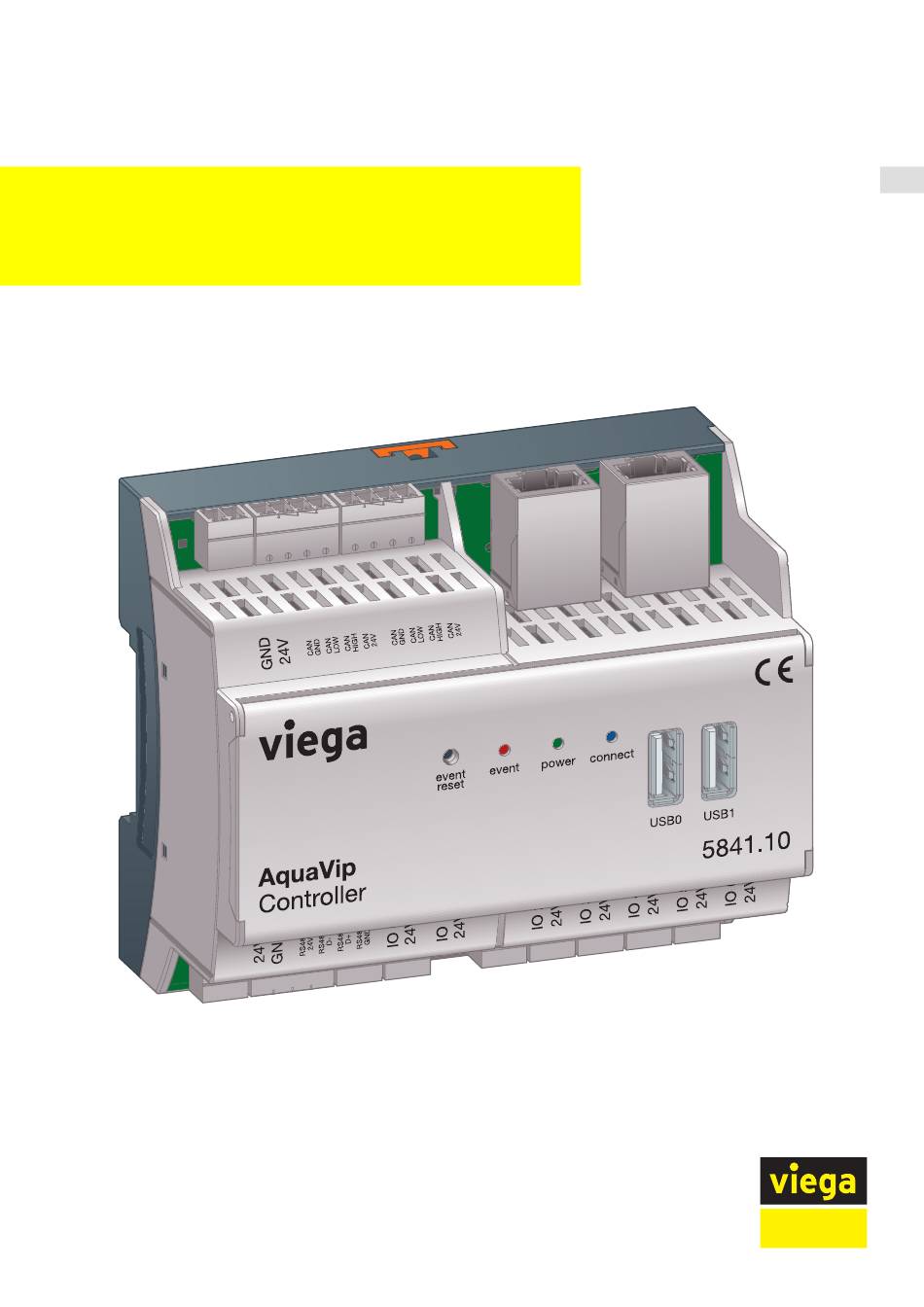

- Seite 1 Gebrauchsanleitung AquaVip-Controller für Steuerung von max. 32 angeschlossenen Sensoren und Aktoren zur Einhaltung der Trinkwassergüte gemäß Wirkkreis Modell 5841.10...
-
Seite 2: Inhaltsverzeichnis
Controller montieren 3.3.2 Controller anschließen Arbeitsfolge einer Inbetriebnahme 4.1 Inbetriebnahmeschritte Inbetriebnahme 5.1 Nutzerkonto anlegen 5.2 Controller registrieren 5.3 Verbindung zu AquaVip-Controller herstellen 5.3.1 IP-Adressbereich des Endgeräts/PCs anpassen 5.4 Anwendungssoftware aufspielen 5.5 An AquaVip-Controller anmelden 5.6 Projekt verwalten 5.6.1 Projektstruktur 5.6.2 Stammdaten 5.6.3... - Seite 3 AquaVip-Durchfluss-Trinkwassererwärmer (DTE) 36 6.3.4 AquaVip-eZRV Zirkulationsregulierventil (eZRV) 6.3.5 AquaVip-Temperatursensor 6.3.6 AquaVip-Drucksensor 6.3.7 AquaVip-Durchfluss- und Temperatursensor 6.3.8 Viega Spülstation mit Hygiene-Funktion 6.4 Funktionen 6.4.1 Neue Funktion anlegen und konfigurieren 6.4.2 Funktionen verwalten 6.4.3 Hygienespülung (Intervall) anlegen 6.4.4 Hygienespülung nach Kalender anlegen 6.4.5...
- Seite 4 Inhaltsverzeichnis Entsorgung Anhang 9.1 Anwendungsbeispiele AquaVip-Controller...
-
Seite 5: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. AquaVip-Controller... -
Seite 6: Kennzeichnung Von Hinweisen
Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. AquaVip-Controller... -
Seite 7: Produktinformation
Produktinformation Produktinformation Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche Der AquaVip-Controller wird für die Steuerung von max. 32 angeschlos‐ senen Bus-Teilnehmern zur Einhaltung der Trinkwassergüte gemäß Wirkkreis eingesetzt. Produktbeschreibung 2.2.1 Übersicht Abb. 1: Übersicht AquaVip-Controller Ethernet-Schnittstellen Taste "event/reset" Status-LEDs USB-Schnittstellen IO-Anschlüsse IO-Anschlüsse RS485-Anschlüsse 24 V Out ext. - Seite 8 Gesamtbelastung: 24 V / 3 A CAN-Anschlüsse Die CAN-Anschlüsse dienen zur Verbindung des AquaVip-Controllers mit dem AquaVip-Feldbus und zum Anschluss weiterer AquaVip-Kom‐ ponenten inkl. der Spannungsversorgung. Rastfuß Mit dem Rastfußes kann der AquaVip-Controller auf einer Hutschiene oder direkt auf einer Wand montiert werden. AquaVip-Controller...
-
Seite 9: Technische Daten
AquaVip-Interface CAN 5841.20 793 654 AquaVip-Kabel-T-Verbinder 5841.21 793 661 AquaVip-Kabel-Endwiderstand 5841.22 793 678 AquaVip-Y-Kabel 5841.23 793 685 AquaVip-Verlängerungskabel 793 692 793 708 5841.24 793 715 AquaVip-Anschlusskabel CAN 5841.25 793 722 AquaVip-KCC-Endwiderstand 5842.1 797 416 AquaVip-Durchfluss-Trinkwasser‐ erwärmer 797 027 797 010 AquaVip-Controller... -
Seite 10: Handhabung
Handhabung Handhabung Transport und Lagerung Bei Transport und Lagerung beachten: Harte Schläge und Erschütterungen vermeiden. Bauteile trocken und sauber lagern. Bauteile erst unmittelbar vor der Verwendung aus der Verpackung nehmen. Montageinformationen 3.2.1 Einbaumaße Abb. 2: Einbaumaße AquaVip-Controller AquaVip-Controller... -
Seite 11: Montage
▶ Einbaulage: waagerecht, Eingangs-/Ausgangsklemmen oben/unten. INFO! Montieren Sie den AquaVip-Controller so, dass er für die Wartung jederzeit zugänglich ist. Montieren Sie den AquaVip-Controller so, dass über und unter dem AquaVip- Controller genug Platz für die Steckverbindungen ist. Montage auf Hutschiene ▶... -
Seite 12: Controller Anschließen
Mit geeignetem Befestigungsmaterial an der Wand befestigen. 3.3.2 Controller anschließen Anschlussschema Installation über Kabel-T-Verbinder: Abb. 3: Anschlussschema AquaVip-Controller über Kabel-T-Verbinder (nicht vormontiert) 1 - AquaVip-Kabel-Endwiderstand 5 - AquaVip-Drucksensor 2 - AquaVip-Kabel-T-Verbinder 6 - AquaVip-Interface CAN Multisensor 3 - AquaVip-Zirkulationsregulierventil, elektrisch... - Seite 13 Handhabung Installation über Y-Kabel mit KCC-Steckern: Abb. 4: Anschlussschema AquaVip-Controller über Y-Kabel (vormontiert) 1 - AquaVip-Kabel-Endwiderstand 5 - AquaVip-Drucksensor 2 - AquaVip-Y-Kabel 6 - AquaVip-Interface CAN Multisensor 3 - AquaVip-Zirkulationsregulierventil, elektrisch 7 - AquaVip-Interface CAN 4 - AquaVip-Durchfluss- und Temperatursensor...
- Seite 14 CAN HIGH grün CAN 24 V braun ▶ Den AquaVip-Controller über einen Ethernet-Port ans Intranet, an einen Router oder Server anschließen. ▶ Bei Bedarf weitere Geräte mit den digitalen Ausgängen verbinden. VORSICHT! Geräte, die über die digitalen Ausgänge mit dem AquaVip-Controller verbunden werden, dürfen eine...
-
Seite 15: Arbeitsfolge Einer Inbetriebnahme
Abb. 6: Schalenmodell der VDI-Richt‐ Geräte kann in diesem Schritt zunächst vollständig virtuell durchgeführt linie 3813-1 werden, das bedeutet, dass dies noch vor der eigentlichen Inbetrieb‐ nahme erfolgen kann. Für weitere Informationen siehe Ä Kapitel 5.6 „Projekt verwalten“ auf Seite 26. AquaVip-Controller... - Seite 16 Seite 39. Betreiben Der ordnungsgemäße Betrieb des Systems wird durch unterschiedliche Kontrollmöglichkeiten unterstützt. Dazu gehören eine Darstellung aller Alarm-, Stör- und Wartungsmeldungen und die Erstellung individueller Reporte aller Aktionen und Messwerte. Alle Vorkommnisse innerhalb der Trinkwasseranlage werden dokumentiert. AquaVip-Controller...
- Seite 17 Anlagenteile und Geräte hinzugefügt und zugeordnet sowie Funktionen zugewiesen werden. Dadurch sind einfache dynami‐ sche Veränderungen und Anpassungen an neue Aufgabenstellungen möglich. Selbst bei einer vollständigen Umnutzung des Gebäudes (z. B.: Wohnkomplex zu Bürogebäude) ist AquaVip Solutions nachträglich leicht an die neue Situation anpassbar. AquaVip-Controller...
-
Seite 18: Inbetriebnahme
Nutzerkonto anlegen Um einen AquaVip-Controller in Betrieb zu nehmen, muss dieser zunächst im Viega Portal registriert werden. Zu diesem Zweck ist es erforderlich, ein Nutzerkonto anzulegen. Zum Anlegen eines Nutzerkontos auf folgenden Link klicken oder den nebenstehenden Barcode scannen: myViega-Login Abb. - Seite 19 Sie können Ihre Mitarbeiter einfach über einen Ein‐ ladungslink, den Sie per E-Mail verschicken können, zu Ihrem myViega-Konto hinzufügen oder sich von Ihrem Arbeitgeber einladen lassen. Für weitere Informationen zum Funktionsumfang der Viega Cloud, siehe Ä Kapitel 7 „Cloud-Services“ auf Seite 62. AquaVip-Controller...
-
Seite 20: Controller Registrieren
Inbetriebnahme Controller registrieren Um einen oder mehrere AquaVip-Controller registrieren zu können, wird ein myViega-Benutzerkonto benötigt. Wenn bereits ein myViega-Benut‐ zerkonto besteht, kann der AquaVip-Controller über den nebenste‐ henden QR-Code oder unter folgendem Link registriert werden: viega.de/aquavip-controller. Bei der Registrierung eines Controllers wird das gesamte Projekt dupli‐... - Seite 21 Durch Klick auf [+ Controller hinzufügen] dem gewählten Gebäude einen AquaVip-Controller hinzufügen ▶ Im anschließenden Fenster die Seriennummer des AquaVip-Control‐ lers und einen Namen für den AquaVip-Controller eingeben. Alternativ lassen sich auch hier die QR-Codes auf dem AquaVip- Controller scannen, um die Felder automatisch auszufüllen. AquaVip-Controller...
-
Seite 22: Verbindung Zu Aquavip-Controller Herstellen
Inbetriebnahme Sobald der AquaVip-Controller registriert wurde, sind die Details der gewählten AquaVip-Controller (Gerätetyp, Seriennummer, Einbauort, erweiterte Funktionen etc.) per Klick auf den jeweiligen Controller ein‐ sehbar. Ab diesem Zeitpunkt besteht die Möglichkeit, die benötigte Firmware und die jeweilige Lizenzdatei für die Erstinbetriebnahme herunterzuladen. -
Seite 23: Ip-Adressbereich Des Endgeräts/Pcs Anpassen
Inbetriebnahme 5.3.1 IP-Adressbereich des Endgeräts/PCs anpassen Um eine P2P-Verbindung mit dem AquaVip-Controller herstellen zu können, ist es im Regelfall notwendig, den Adressbereich ihres PCs an den werkseitig am Controller voreingestellten Adressbereich anzu‐ passen. Diese Einstellungen sind von Gerät zu Gerät bzw. Betriebs‐... - Seite 24 [Netzwerk -und Freigabecenter] auswählen und in der linken Leiste auf [Adapteroptionen ändern] klicken. ▶ Ein Fenster mit den angeschlossenen Netzwerkgeräten wird geöffnet. Auf die Ethernet-Schnittstelle doppelklicken, die mit dem AquaVip-Controller verbunden ist. ▶ Die Einstellungen der Netzwerkverbindung anpassen: Um den Adressbereich zu ändern, [Internetprotokoll IPv4] auswählen. AquaVip-Controller...
-
Seite 25: Anwendungssoftware Aufspielen
Das Endgerät muss mit dem AquaVip-Controller verbunden sein und sich im selben Adressbereich befinden, siehe Ä Kapitel 5.3 „Verbindung zu AquaVip-Controller herstellen“ auf Seite 22, dazu muss über den linken RJ45-Port des AquaVip-Controllers eine LAN-Verbindung bestehen. Den AquaVip-Controller mit der Spannungsversorgung verbinden. -
Seite 26: An Aquavip-Controller Anmelden
Nutzeränderungen nach Inbetriebnahme (Admin-Passwort ändern) An AquaVip-Controller anmelden Erstanmeldung Zur Anmeldung am AquaVip-Controller siehe auch Ä Kapitel 5.3 „Ver‐ bindung zu AquaVip-Controller herstellen“ auf Seite 22. ▶ Den Nutzernamen und das Passwort eingeben. ▶ Auf [ANMELDEN] klicken Im nächsten Schritt muss ein neuer lokaler Nutzer angelegt werden. -
Seite 27: Projektstruktur
Die Projektübersicht zeigt auf einen Blick die gesamte Größe des Pro‐ jekts (Anzahl an Gebäuden, Bereichen, Räumen und Segmenten). Je nach angelegter Struktur wurden. z. B. Bereiche gar nicht angelegt (klei‐ nere Gebäudestrukturen). Für jedes angelegte Projekt kann ein individu‐ elles Bild eingefügt werden. AquaVip-Controller... -
Seite 28: Projektdatei
Inbetriebnahme 5.6.3 Projektdatei Bei einem neuen AquaVip-Controller besteht die Möglichkeit, ein bereits angelegtes Projekt zu importieren. Angelegte Projekte können (auch zur Sicherung) exportiert werden. Bei einem Klick auf [Exportieren] wird das aktuell auf dem AquaVip-Con‐ troller gespeicherte Projekt als .bin-Datei auf dem lokalen Gerät im Ordner [Downloads] gespeichert. -
Seite 29: Bedienung
Anzahl der Gebäude entsprechen. Neuer Bereich Zur detaillierteren Unterteilung der Strukturen können die Gebäude in einzelne Bereiche unterteilt werden. Um die Übersicht zu gewährleisten, ist das bei großen Gebäudekomplexen sinnvoll. Innerhalb eines Gebäudes können zum Beispiel unterschiedliche Etagen als Bereiche ausgewiesen werden. AquaVip-Controller... - Seite 30 Gerät zugeordnet, sondern rein planerisch vor‐ handen! Die Beschreibung der physischen Zuordnung finden Sie unter Geräte verwalten. Funktion zuweisen / Funktionsübersicht Wenn die Projektstruktur fertig gestellt ist und bereits einige Funktionen angelegt wurden (siehe Funktionen) können diese Geräte einer oder mehreren Funktionen zugeordnet werden. AquaVip-Controller...
-
Seite 31: Geräte Verwalten
Statusanzeigen der Geräte beachten. Die Anzeigen zeigen, ob die Geräte den Heartbeat des CAN-Bus empfangen, dazu die Gebrauchs‐ anleitung des Geräts lesen. Für weitere Informationen zu möglichen Fehlermeldungen, siehe Ä Kapitel 6.9 „Fehler und Störungen“ auf Seite 61. AquaVip-Controller... -
Seite 32: Gerätedetails
AquaVip-Komponente frei parametrieren, auf Werkseinstellungen zurücksetzen oder manuelle Updates der Firmware aufspielen, je nach Gerätetyp sind Unterschiede möglich, siehe Ä Kapitel 6.3 „AquaVip- Komponenten“ auf Seite 34. Bei der Erstellung von Funktionen immer auch die einge‐ stellten Parameter berücksichtigen. Abb. 16: Gerätedetails, Konfiguration AquaVip-Controller... - Seite 33 Kunden abgestimmt werden. ▶ Nach jeder durchgeführten Wartung auf die Schaltfläche [Wartung durchgeführt] klicken, um das Wartungsintervall wieder zurückzu‐ setzen. Der AquaVip-Controller meldet selbstständig wenn die nächste Wartung erforderlich ist. Beachten Sie die Wartungshinweise in den Gebrauchsan‐ leitungen der jeweiligen AquaVip-Komponenten, diese können unterschiedliche Intervalle erfordern.
-
Seite 34: Aquavip-Komponenten
Die Reinigungsabschaltung deaktiviert für den ausgewählten Zeit‐ raum die Betätigungsplatte, damit sie gereinigt werden kann. Dauer Reinigungsabschaltung: 5/45/3600 Sek. Einstellung der minimalen und maximalen Spüldauer der Hygiene‐ spülungen minimale Hygienespüldauer Trinkwasser kalt (PWC): 0/15/90 Sek. maximale Hygienespüldauer Trinkwasser warm (PWH): 5/15/180 Sek. AquaVip-Controller... -
Seite 35: Prevista Waschtisch-Element Mit Integrierter Aquavip-Spülstation
Dauer Reinigungsabschaltung: ? Hygienespülung Dauer/Menge: Min.-Dauer Trinkwasser kalt (PWC): 0/15/90 Sek. Max.-Dauer PWH: 5/15/180 Sek. Abbruchtemperatur PWH: 40/50/65 °C Beim Erreichen der Abbruchtemperatur wird die Hygienespülung beendet. Verbrühungsschutz an/aus Sicherheitsabschaltung Wasser: an/aus Dauer bis zur automatischen Wasserabschaltung: 5/30/120 Sek. AquaVip-Controller... -
Seite 36: Aquavip-Durchfluss-Trinkwassererwärmer (Dte)
Zirkulationspumpe an/aus Wartung durchgeführt: Ja/Nein Betriebsstundenzähler: Std. Startvorgänge: Anzahl Konfiguration Trinkwasser warm (PWH): Soll-Temperatur 0–80 °C Zirkulationspumpe angeschlossen: Nein/Ja/Ja Zirkulationspumpe: an/aus Ultrafiltrationsmodul angeschlossen: Ja/Nein Parameter speichern: Ja/Nein Werkseinstellungen wieder herstellen Anlage betriebsbereit: an/aus Wartung durchgeführt: Ja/Nein AquaVip-Controller... -
Seite 37: Aquavip-Ezrv Zirkulationsregulierventil (Ezrv)
AquaVip-eZRV mit integriertem Temperatursensor bedarfsgerecht nach, wenn die Grenzwerte über- oder unterschritten werden. Die Sollwerte können über das Display des AquaVip-eZRV manuell eingestellt werden, über den AquaVip-Controller ist eine Fernparametrierung möglich. Status Trinkwasser warm, Zirkulation (PWH-C): Ist-Temperatur °C Abb. 22: AquaVip-eZRV Zirkulationsre‐... -
Seite 38: Aquavip-Temperatursensor
Der Drucksensor wird zur Messung von Relativdrücken von Flüssig‐ keiten in Trinkwasser-Installationen und Heizungs-Installationen einge‐ setzt. Status Druck aktuell: Bar Konfiguration Eingabe des unteren Grenzwerts Eingabe des oberen Grenzwerts Zeit Grenzwertüberschreitung: 20/60/3600 Sek. Abb. 24: AquaVip-Drucksensor 5841.52 nur in Kombination mit AquaVip-Interface CAN oder AquaVip-Interface CAN Multisensor AquaVip-Controller... -
Seite 39: Aquavip-Durchfluss- Und Temperatursensor
Nennweite: DN nur in Kombination mit AquaVip-Interface CAN oder AquaVip-Interface CAN Multisensor 6.3.8 Viega Spülstation mit Hygiene-Funktion Die Viega Spülstation ist ein automatisches Spülsystem zur Unterstüt‐ zung des bestimmungsgemäßen Betriebs bei vorhersehbarer Nutzungs‐ unterbrechung, werkseitig vormontiert und anschlussfertig. Status Fehler... -
Seite 40: Neue Funktion Anlegen Und Konfigurieren
[Hygienespülung (Kalender)] : Spülung nach Kalender und Uhrzeit [Hygienespülung (Nutzung)] : Spülung ausgelöst durch die letzte Nutzung (Sensoren erforderlich) [Zirkulation] : Einstellen der Zirkulationsparameter Abb. 28: Neue Funktion anlegen [Thermische Desinfektion] : Bereiche/Geräte und Zeitpunkte für die Thermische Desinfektion auswählen. AquaVip-Controller... -
Seite 41: Funktionen Verwalten
Ä Kapitel 6.4.1 „Neue Funktion anlegen und konfigurieren “ auf Seite 40. Über die Schaltfläche [Löschen] kann eine Funktion gelöscht werden. Das Löschen einer Funktion kann dazu führen, dass einige Geräte nicht mehr im geplanten Hygieneintervall arbeiten. Abb. 32: Funktion löschen AquaVip-Controller... -
Seite 42: Hygienespülung (Intervall) Anlegen
Parallele Spülung Wenn [Parallel Spülen] ausgewählt wird, spülen alle Geräte, die der Funktion zugeordnet sind, gleichzeitig. Dies kann zu erhöhtem Geräuschpegel führen, jedoch auch den Volumenstrom gezielt erhöhen. Durch Klick auf [Anlegen] wird die Funktion angelegt, gespeichert und aktiviert. AquaVip-Controller... -
Seite 43: Hygienespülung Nach Kalender Anlegen
Durch Klick auf [Anlegen] wird die Funktion angelegt, gespeichert und aktiviert. Parallele Spülung Wenn [Parallel Spülen] ausgewählt wird, spülen alle Geräte, die der Funktion zugeordnet sind, gleichzeitig. Dies kann zu erhöhtem Geräuschpegel führen, jedoch auch den Volumenstrom gezielt erhöhen. AquaVip-Controller... -
Seite 44: Hygienespülung (Nutzung) Anlegen
72 Stunden. Unter [Nicht Spülen von] können Sperrzeiten festgelegt werden, in denen nicht gespült wird (z. B. Nachtruhe), wenn dadurch erforderliche Spülungen ausgelassen werden, werden sie außerhalb der Sperrzeiten nachgeholt. 6.4.6 Zirkulation anlegen Abb. 36: Zirkulation anlegen - Schritt 1 AquaVip-Controller... - Seite 45 AquaVip-DTE automatisch verwendet. HINWEIS! Eine Temperaturabsenkung unter das Zirkulationsniveau 60°C/55°C ohne den Einsatz einer Ultrafiltrationsanlage ist nicht zulässig. Beachten Sie dazu die UFC-Herstellerricht‐ linie XY 202. Die Absenkung des Temperaturniveaus ohne Ultrafiltrati‐ onsmodul erfolgt auf eigene Gefahr! AquaVip-Controller...
-
Seite 46: Kaltwasserzirkulation Anlegen
Um in besonders sensiblen öffentlichen Bereichen regelmäßig das Trinkwassernetz thermisch zu desinfizieren, kann mit AquaVip Solutions eine entsprechende Funktion eingerichtet werden. Einzelne Rohrlei‐ tungsabschnitte und Ausläufe lassen sich einzeln konfigurieren und direkt überwachen, ein integriertes Funktionssicherheitskonzept stellt dabei jederzeit den Verbrühungsschutz sicher. AquaVip-Controller... - Seite 47 Key Switch Gerät] ausgewählt werden muss. (Näheres dazu unter XYZ auf S. ***) Um eine Gefährdung Dritter durch zu heißes Wasser auszuschließen, sieht das Sicherheitskonzept innerhalb jedes Abschnitts eine Überwa‐ chung vor Ort vor, z. B. mithilfe bauseitig angebrachter Sicherheits‐ schalter. AquaVip-Controller...
-
Seite 48: Meldungen
Ereignisse Ereignisse sind Meldungen des Systems, dass etwas ausgeführt wurde, dies können z. B. ausgeführte Funktionen sein, die plan‐ gemäß ausgeführt wurden. Zusätzlich werden hier manuell ausge‐ löste Tests oder einer Funktion aufgeführt. AquaVip-Controller... -
Seite 49: Protokolle
Detailfenster per Klick auf die Meldung öffnen. Abb. 42: Meldungsdetails Protokolle Im Menü [Protokolle] können ermittelte Daten und Messwerte in einer Listenansicht oder grafisch dargestellt werden. In diesem Menü werden keine Wartungs- oder Fehlermeldungen des Systems angezeigt. AquaVip-Controller... -
Seite 50: Messdaten
Wenn die aufgezeichneten Daten zusätzlich gesichert oder externen Partnern bzw. dem Betreiber zur Verfügung gestellt werden sollen, können diese Daten über die Schaltfläche [Daten Exportieren] lokal gespeichert werden. Die Daten werden standardmäßig als CSV-Datei im Download-Ordner des lokalen Betriebssystems/Browsers gespeichert. AquaVip-Controller... -
Seite 51: Messdaten
Temperaturverhalten direkt gegenübergestellt werden. Weitere auswählbare Parameter: Temperatur (°C) Durchfluss (l/min) Druck (MPa) Gerätename/Messpunkt Es ist möglich, bis zu zwei Messpunkte auszuwählen, deren Werte zum Vergleich gegenübergestellt werden sollen, z. B. Sensoren oder Kompo‐ nenten mit integrierten Durchfluss- und/oder Temperatursensoren etc. AquaVip-Controller... -
Seite 52: Funktionen Dokumentieren
Über die Schaltflächen +/- hinein oder heraus zoomen und mit der Maus oder dem unteren Schieberegler den Zeitraum verschieben. Vorlagen: 6.5.3 Funktionen dokumentieren In der Registerkarte [Funktionen] werden alle Funktionen protokolliert, die durch den Betreiber erstellt wurden. Zusätzlich werden Datum, Uhr‐ zeit und, wenn möglich, die Durchführung der Funktionen protokolliert. AquaVip-Controller... - Seite 53 [Filter zurücksetzen] klicken. Betriebssystem In der Registerkarte [Betriebssystem] werden Status- und Servicemel‐ dungen der aktuell auf dem Controller installierten Firmware angezeigt. Diese Daten sind im standardmäßig laufenden Betrieb nicht relevant und nur durch Nutzer mit dem Status [Supervisor] einsehbar. AquaVip-Controller...
- Seite 54 Form, in der der Report erstellt werden soll Durch einen Klick auf [Ausführen] löst der Benutzer manuell das Erstellen eines Reports aus. Durch Klick auf [Bearbeiten] können erstellte Report-Intervalle nachträglich verändert werden. Durch Klick auf [Löschen] werden erstellte Report-Intervalle endgültig gelöscht. AquaVip-Controller...
- Seite 55 Auswählen, auf welche Weise die Daten exportiert werden sollen: Abb. 51: Aktion_E-Mail E-Mail: E-Mail-Adresse an die die Reports gesendet werden sollen. Zum Versand der Reports via Email, die Provider-Einstel‐ lungen beachten, siehe Ä Kapitel 6.7 „System“ auf Seite 58. AquaVip-Controller...
-
Seite 56: Überwachung
Es ist möglich, die Links der jeweiligen Seiten in weitere Funktionen oder GA-Visualisierungen einzubinden. Ebenso ist es denkbar z. B. zuständigen Personen, wie Facility Managern, Schnell‐ zugriffe auf grafische Oberflächen und visualisierte Daten mithilfe von Quicklinks zur Verfügung zu stellen. AquaVip-Controller... - Seite 57 Am oberen rechten Bildschirmrand auf [Datei auswählen] klicken, um eine Bilddatei von der Festplatte des PC auszuwählen. Es können nur BMP- oder JPEG-Dateien verwendet werden. Idealerweise handelt es sich bei der Zeichnung um einen detailgetreuen Grundriss des aktuellen Gebäudeabschnitts. AquaVip-Controller...
-
Seite 58: System
Werkseitig wird die Zeitangabe des Browsers übernommen, mit dem Sie gerade auf den Controller zugreifen. Durch Klick auf [Bearbeiten] lässt sich diese ebenfalls manuell eintragen. Controller-Zeitzone Wählen Sie die Zeitzone aus, in der der Controller verbaut wird. Sommer-/Winterzeitumstellung Definiert, ob die Zeit automatisch umgestellt werden soll. AquaVip-Controller... - Seite 59 E-Mail-Servers an. Zugang Passwort Geben Sie hier das Passwort des externen E-Mail-Providers oder des internen E-Mail-Servers an. Postausgangsserver Geben Sie hier die Adresse des Postausgangsservers (SMTP-Server) Ihres externen E-Mail-Providers an. Postausgangsport Geben Sie den Port Ihres Postausgangsservers (SMTP-Port) ein. AquaVip-Controller...
-
Seite 60: Nutzerprofile Verwalten
Funktionen oder Systemstruktur vornehmen, kann Funktionen auslösen, kann keine Thermische Desinfektion durchführen. Administrator Vollzugriff auf alle Systeme, kann Thermische Desinfektion durch‐ führen, kann andere Nutzer anlegen/verwalten, kann Zugriffsrechte erteilen und entziehen. Nutzer anlegen Durch Klick auf [Benutzer hinzufügen] kann ein neuer Nutzer angelegt werden. AquaVip-Controller... -
Seite 61: Fehler Und Störungen
Daten eines angelegten Nutzers nachträglich geändert und ein Nutzer archiviert oder gelöscht werden. Ein Gastnutzer kann die Daten eines Nutzers bzw. ein Nutzer die Daten eines Administrators nicht ändern. Der Administrator kann alle Nutzer‐ daten ändern. Fehler und Störungen AquaVip-Controller... -
Seite 62: Cloud-Services
Den Benutzernamen und das Passwort eingeben. ▶ Auf [ANMELDEN] klicken Wenn noch kein myViega-Konto besteht, ist es zunächst notwendig, eine Registrierung durchzuführen, dazu auf [Jetzt Registrieren] klicken. Für weitere Informationen zur Registrierung siehe Ä Kapitel 5.1 „Nutzer‐ konto anlegen“ auf Seite 18. AquaVip-Controller... -
Seite 63: Gebäude Und Controller Verwalten
[Controller anzeigen] werden alle Controller des gewählten Gebäudes angezeigt Gebäude hinzufügen ▶ Durch Klick auf die Schaltfläche [Gebäude hinzufügen] das Popup- Fenster [Gebäude hinzufügen] aufrufen. ▶ Die Daten des neuen Gebäudes eingeben und durch Klick auf [Hinzufügen] bestätigen. Abb. 61: Gebäude_hinzufügen- Daten_eingeben AquaVip-Controller... -
Seite 64: Gebäude-Detailansicht
Die E-Mail-Adresse der Person eingeben, für die alle Controller des Gebäudes freigegeben werden sollen. Durch die Freigabe erhalten alle Mitarbeiter des Partnerunter‐ ▷ nehmens Zugriff auf die Controller, das eigene Unternehmen bleibt hauptverantwortlich für das Gebäude. Freigaben können auch nach der Annahme zurückgenommen werden. AquaVip-Controller... -
Seite 65: Controller-Übersicht
Abb. 63: Controller-Übersicht ▶ Durch Klick auf ein Gebäude in der Gebäudeübersicht die Con‐ troller-Übersicht eines gewählten Gebäudes öffnen. ▶ Durch Klick auf einen Controller die Controller-Detailansicht öffnen. ▶ Durch Klick auf die Schaltfläche [Controller hinzufügen] einen neuen Controller hinzufügen. AquaVip-Controller... - Seite 66 Die E-Mail-Adresse der Person eingeben, der der Controller über‐ geben werden soll. Sobald der Empfänger die Übergabe akzeptiert, geht der Zugriff ▷ auf den Controller auf den Empfänger über. Solange eine Über‐ gabe nicht angenommen wurde, kann die Übergabe zurückge‐ nommen werden. AquaVip-Controller...
-
Seite 67: Archiv
Im Archiv können alle Gebäude und Controller eingesehen werden, die entweder nicht mehr aktuell sind (z. B. deren Zuständigkeit bei einer anderen Person liegt) oder nicht mehr aktiv sind. Archivierte Gebäude und Controller können jederzeit wieder reaktiviert oder endgültig gelöscht werden. AquaVip-Controller... -
Seite 68: Offene Übergaben
Wenn sich Betriebsdaten, wie Anschrift, Telefonnummer etc., ändern, können diese Daten ebenfalls in diesem Menü angepasst und gespei‐ chert werden. Ebenso können Sie weitere Standorte hinzufügen. Nutzer anlegen ▶ Dem Nutzer ein Rolle in den Viega Business Partner Services zuweisen. Wählen zwischen: Kein Zugang Gast (nur Lesezugriff) -
Seite 69: Shop
Den Controller auswählen, dessen Funktionsumfang erweitert werden soll ▶ Dann eine Zusatzfunktion auswählen. Optionen für mehrere Controller erwerben ▶ Wenn Optionen für mehrere Controller oder Werkzeuge erworben werden sollen, diese nacheinander in den Warenkorb legen und später über den Warenkorb auschecken. AquaVip-Controller... -
Seite 70: Entsorgung
Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Elektronische Bauteile sowie Batterien oder Akkus dürfen nicht im Hausmüll entsorgt werden, sondern müssen gemäß der WEEE-Richtlinie 2012/19/EU fachgerecht entsorgt werden. AquaVip-Controller... -
Seite 71: Anhang
5 - AquaVip-Waschtischelement mit integrierter Hygiene-Spülfunktion 6 - Viega Wohnungswasserzählereinheit Mögliche Ausbaustufen der AquaVip-Systemkomponenten: Einzelanwendung Einzelanwendung von Komponenten (ohne AquaVip-Controller) (z. B. AquaVip-Spülkasten mit integrierter Hygiene-Spülfunktion, AquaVip- Spülstation Rot/Blau, AquaVip-Waschtischarmatur mit integrierter Hygiene-Spülfunktion, AquaVip-Zirkulationsregulierventil) Alle AquaVip-Komponenten können grundsätzlich auch in Einzelan‐... - Seite 72 Vernetzter Betrieb (inklusive AquaVip-Controller) In einer solchen Ausbaustufe wird zentral im Gebäude oder in größeren Gebäudekomplexen an strategischen Punkten ein AquaVip-Controller i. d. R. in einem Elektrokleinverteiler platziert. Dabei ist darauf zu achten, dass maximal 32 AquaVip-Komponenten pro Controller angeschlossen werden dürfen.
- Seite 73 Anbindung lassen sich automatisch Warnmeldungen generieren. Eine manipulationssichere Weitergabe der Daten an zuständige Behörden als Hygienenachweis lässt sich automatisch generieren. Vernetzter Betrieb inkl. Wasserbereitung (Vernetzter Betrieb inklusive AquaVip-Controller + Durchfluss- Trinkwassererwärmer + Ultrafiltration) Der Aufbau ist identisch mit dem des einfachen Vernetzten Betrieb jedoch wird in diesem Fall zusätzlich die Warmwasser- (PWH) und Kalt‐...
- Seite 74 (DTK) 10 für Trinkwasser kalt realisiert. Das einzigartige Prinzip stellt eine hoch energieeffiziente und hygienisch einwandfreie Was‐ serbereitung dar. An den DTE wird eine Viega Ultrafiltrationsmodul (UFC) 9 ange‐ schlossen. Über den Zirkulationskreis des Gebäudes PWH-C filtert die UFC kleinste Nährstoffe aus dem Trinkwasser und verhindert damit zusätzlich die Bakterien/ Legionellen Ausbreitung.
- Seite 75 Gerade in Gebäudekomplexen die größer sind, bzw. an denen größere Strecken zwischen den Komponenten überbrückt werden müssen emp‐ fiehlt Viega die Installation des AquaVip-Systems in der nicht-vormon‐ tierten Variante. Das Kabel wird dabei als Rollenware geliefert (50m/ 100m/500m) und ebenfalls im Daisy Chain-Verfahren angeschlossen.
- Seite 76 Anhang Abb. 72: Anschlussschema AquaVip-Controller über Kabel-T-Verbinder 1 - AquaVip-Kabel-Endwiderstand 5 - AquaVip-Drucksensor 2 - AquaVip-Kabel-T-Verbinder 6 - AquaVip-Interface CAN Multisensor 3 - AquaVip-Zirkulationsregulierventil, elektrisch 7 - AquaVip-Interface CAN 4 - AquaVip-Durchfluss- und Temperatursensor 8 - AquaVip-Waschtisch-Element AquaVip-Controller...
- Seite 77 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2021-07 • VPN190420...
