3. Beschreibung
Über die Multianzeige mit RGB-Beleuchtung können bis zu vier Parameter
gleichzeitig angezeigt und Schwellwerte mit individueller Farbwarnung versehen
werden. Das Gerät kann im Betrieb zwischen den einzelnen Messfunktionen per
Schaltkontakt umgeschaltet werden. Min- und Maxwerte von maximal vier
Parametern können aufgezeichnet und per Steckbrücke oder externem Schalter
angezeigt und zurückgesetzt werden. Das Gerät zeichnet Messwerte über eine
Zeitdauer von 36 Sekunden bis zu 14 Tagen auf. Der Zeitbereich sowie die Anzeige
der Verlaufsgrafik können per Schaltkontakt umgeschaltet werden. Die Messwerte
bleiben gespeichert, solange das Gerät mit Spannung versorgt wird. Über die
Konfigurationssoftware kann folgendes konfiguriert werden: Skalenausschlag,
Skalabeschriftung, Anzeigedesign (Zeiger, Tacho, Balken, etc.), Startgrafik,
Beleuchtungsfarbe, Schwellwerte für die Alarmausgänge, Farbwarnung pro
Schwellwert (Leuchten oder Blinken), Hysterese uvm. Per Software können die
Messwerte im Messspeicher ausgelesen, sowie eine kontinuierliche Messwert-
übertragung von bis zu vier Parametern aktiviert werden. Die Messwerte lassen
sich innerhalb der Software grafisch auswerten und als CSV-Datei exportieren.

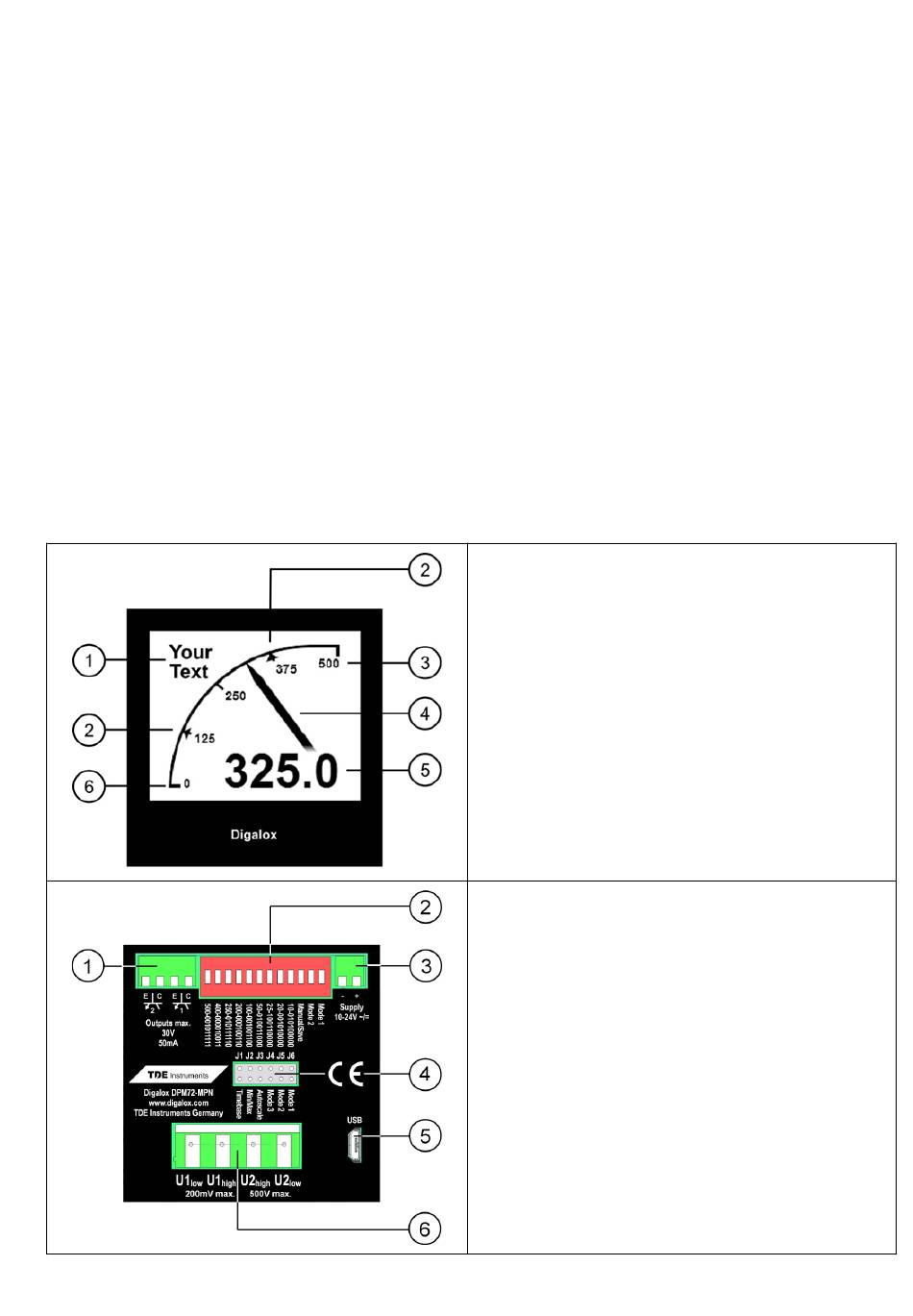

Vorderseite
1 Messeinheit oder Freitext
2 Schwellwerte
3 Obere Skalabeschriftung
4 Grafische Messwertdarstellung
5 Digitaler Messwert
6 Untere Skalabeschriftung
Rückseite
1 2 Optokoppler-Schaltausgänge
2 DIP-Schalter obere Skalenbe-
schriftung und Anzeigewert (Mode)
3 Eingang Versorgungsspannung
4 Anschlüsse J1 - J6 zur
Aktivierung/Umschaltung von
Verlaufsanzeige, Min/Max-Anzeige,
Autoskalierung, Anzeigewert (Mode)
5 USB-Micro-B-Schnittstelle
6 Messeingänge
