Montageanleitung
Fertig ausgepackt, Lieferumfang kontrolliert und die allgemeinen Hinweise gelesen. Jetzt geht es
endlich an die Montage, um schon bald den eigenen Strom zu produzieren.
Der Ablauf der Montage:
•

Solarmodule mit dem Wechselrichter verbinden

• AC-Anschlusskabel mit dem Wechselrichter verbinden
• Anschluss an das Stromnetz
• Fehlerbehebung
Solarmodule mit dem Wechselrichter verbinden
Vorab muss gesagt werden, dass die Solarmodule nicht in Reihe geschalten werden dürfen! Jedes
Solarmodul wird an dem dafür vorgesehenen Anschluss am Wechselrichter einzeln verbunden.
Verbinde die beiden Kabelanschlüsse des Solarmoduls mit den Anschlüssen des Wechselrichters. Bei
dem Wechselrichter sind zwei Kabel mit je einem männlichen MC4-Stecker und einem weiblichen MC4-
Stecker auf der linken und zwei Kabel auf der rechten Seite. Ein Solarmodul wird an der linken Seite
und das zweite Solarmodul an der rechten Seite angeschlossen.
Je nach Art der Installation wird ein Paar DC-Verlängerungskabel benötigt, um das Solarmodul, an dem
der Wechselrichter nicht befestigt wird, mit dem Wechselrichter zu verbinden. Ein solches Paar DC-
Verlängerungskabel haben wir unserem System beigelegt.

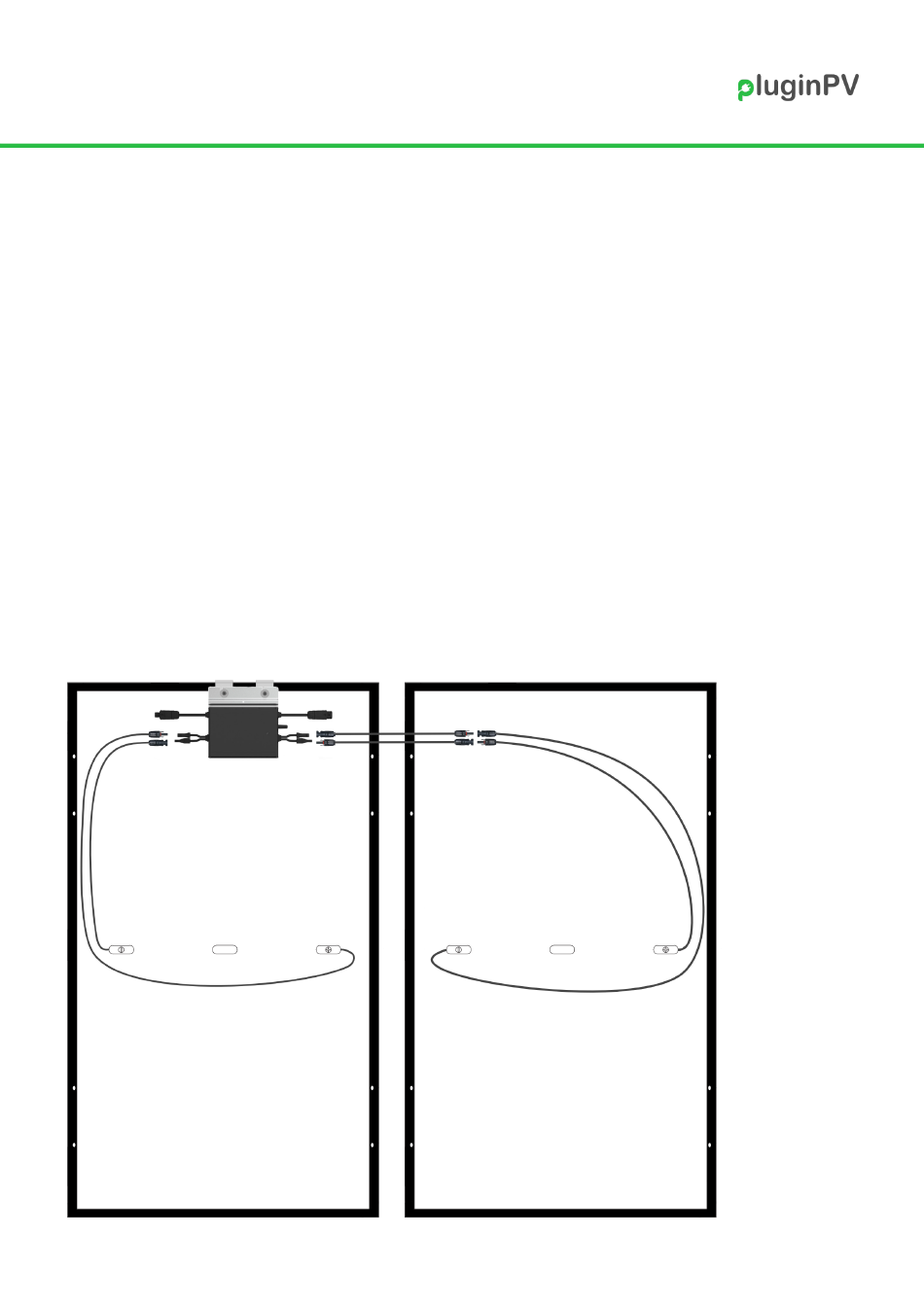

Der folgende Anschlussplan visualisiert die korrekte Verschaltung:
www.pluginPV.de
Abbildung kann vom gelieferten Produkt abweichen
