Seite 3: Einführung

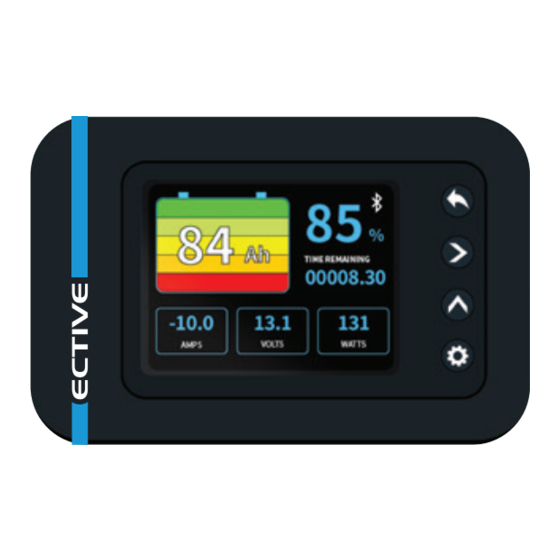

Hi, nice to meet you! Ready to get ECTIVE? Vielen Dank, dass Sie sich für den ECTIVE BM X Batterie- monitor entschieden haben! Der ECTIVE BM X zeigt Ihnen bequem und zuverlässig die Spannung, Kapazität sowie den Strom Ihrer Batterie an. Der Monitor verfügt über eine integrierte Speicherfunktion sowie Alarmfunktionen für niedrige Spannung und niedrige... -
Seite 4: Lieferumfang
LIEFERUMFANG ECTIVE BM X Shunt Batteriemonitor 500 A B+ Kabel Abgeschirmtes Kabel Bohrschablone BM X | Lieferumfang... -
Seite 5: Geräteübersicht
-Funktion Aktuelle Kapazität Verbleibende Zeit Aktueller Strom Aktuelle Leistung Spannung Einstellungsmenü Batterie- Maximale kapazität Spannung Abbrechen/ Zurück Auswählen Schwellenwert für Alarm bei niedriger Wert Kapazität ändern Einstellungs- Schwellenwert menü / für Alarm bei niedriger Bestätigen Spannung BM X | Geräteübersicht... -
Seite 6: Der Bm X Im Ective-Ökosystem
Batteriespannungen liegt zwischen 10 und 120 V. Bei einigen ECTIVE Batterie-Serien, wie etwa den Slim- und Underseat-Reihen mit besonderem Formfaktor, ist das BM X Modul direkt in die Batterie integriert. Ebenso in der ECTIVE AccuBox All-in-One-Lösung. BM X | Der BM X im ECTIVE-Ökosystem... -
Seite 7: Installation
INSTALLATION Um den ECTIVE BM X zu installieren, verbinden Sie zunächst den Pluspol der Batterie mit einem beliebigen B+ Anschluss des mitgelieferten 500-A-Shunts. Verwenden Sie hierzu das mitgelieferte B+ Kabel. Als nächstes verbinden Sie den B- Anschluss des Shunts mit dem B- Pol der Batterie. Daraufhin verbinden Sie den P- Anschluss des Shunts mit dem P- Anschluss des Verbrauchers. -
Seite 8: Anschlussdiagramm
Bitte halten Sie sich strikt an den unten abgebildeten Anschlussplan. Der Shunt muss an den negativen Strom- kreis angeschlossen werden. Schließen Sie ihn niemals an den positiven Stromkreis an. ECTIVE BM X Batterie + Abgeschirmtes (zum Versorger) Kabel (mitgeliefert) Shunt (mitgeliefert) Versorgungskabel (mitgeliefert) BM X | Anschlussdiagramm... - Seite 9 Reihenschaltung Abgeschirmtes Kabel (mitgeliefert) Batterie - (zur Erdung) Batterie + (zum Versorger) Parallelschaltung Batterie - (zur Erdung) Batterie + (zum Versorger) BM X | Anschlussdiagramm...
-
Seite 10: Inbetriebnahme
INBETRIEBNAHME Der ECTIVE BM X Batteriemonitor nimmt den Betrieb auf, sobald er gemäß den obigen Anweisungen angeschlossen wurde. Auf dem Bildschirm sollten nun u. a. Werte zur Spannung, Stromstärke sowie dem Ladestand der Batterie angezeigt werden. Falls die Anzeige dunkel bleibt, über- prüfen Sie bitte die Anschlüsse. - Seite 11 Batterie anschließen, wiederholen Sie diese Schritte. Überprüfen der angezeigten Werte: Falls Sie beim Laden oder Entladen größere Abweichungen zwischen den tatsächlichen Werten und den auf dem Display angezeigten Informationen bemerken, überprüfen Sie bitte die Anschlüsse. BM X | Inbetriebnahme...
-
Seite 12: Bedienung Der Anzeige
Sie zurück auf den Startbildschirm, alle Änderungen werden verworfen. Folgende Einstellungen können Sie ändern: • CAPACITY (voreingestellte Kapazität): Werkseitig ist eine Standardkapazität eingestellt. Bitte stellen Sie hier die tatsächliche Kapazität Ihrer Batterie ein. BM X | Bedienung der Anzeige... - Seite 13 Werte MAX VOLT und MIN VOLT, die auf einen Standard- wert von 0 V eingestellt sind, nicht zu ändern. Wenn Sie diese Werte ändern möchten, vergewissern Sie sich bitte zuerst, dass Sie die tatsächliche Lade- und Entlade- spannung Ihrer Batterie kennen. BM X | Bedienung der Anzeige...
-
Seite 14: Bedienung Per App
BEDIENUNG PER APP Der ECTIVE BM X verfügt über eine Bluetooth-Funktion, die es Ihnen erlaubt, die Werte der Batterie bequem von Ihrem Android- oder iOS-Gerät aus zu überwachen. „ECTIVE BM X“ aus dem Laden Sie einfach die App Google Play Store bzw. dem Apple App Store herunter und installieren Sie sie. -
Seite 15: Technische Eigenschaften
125 × 82 × 21 mm Gewicht 110 g Schutzklasse IP20 EN 62368-1: 2014+A11: 2017 EN 62479: 2010 Standards ETSI EN 301 489-1 V2.2.3 ETSI ETSI EN 301 48917 V3.2.4 ETSI EN 300 328 V2.2.2 BM X | Technische Eigenschaften... -
Seite 16: Weitere Bedienungshinweise
Außerdem zeigt das Display den Ladestrom an. Hinweis: Wenn die Hintergrundbeleuchtung des Displays dauerhaft leuchtet, wurden die Anschlüsse B- und P- vertauscht. • Liegt der Lade- oder Entladestrom unter 60 mA, wechselt der Batteriemonitor in einen stromsparenden Standby-Modus und die Hintergrundbeleuchtung des BM X | Weitere Bedienungshinweise... -
Seite 17: Service / Reklamation
Fragen zu Ihrem Produkt haben, helfen wir Ihnen gerne weiter. Hilfreich dazu ist meistens eine Vorab-Info per E-Mail evtl. mit Erläuterung des Problems und Bildern. Zur Kontaktaufnahme und für Rücksendungen verwenden Sie bitte folgende Service-Adresse: BM X | Service / Reklamation... - Seite 18 Verpackung für einen ausreichenden Schutz vor Transportschäden. 3. Erfolgt der Versand der Ware nicht in der Originalver- packung oder einer UN-zertifizierten Verpackung, gilt die Ware als beschädigt und wird somit bei einer Rückgabe des Artikels in Rechnung gestellt. BM X | Service / Reklamation...
-
Seite 19: Entsorgung
Inverkehrbringen, die Entsorgung und die Verwertung von Elektro- und Elektronikgeräten. Hinweis: Bitte wenden Sie sich bei Außerbetriebnahme des Gerätes an das nächste Recyclingcenter bzw. an Ihre Verkaufsstelle und lassen Sie sich über die aktuellen Entsorgungsvorschriften informieren. BM X | Entsorgung... -
Seite 20: English
Operating Instructions Using the Display Using the Bluetooth App Technical Data Further Instructions Service / Complaints Disposal batterium GmbH Robert-Bosch-Straße 1 | 71691 Freiberg am Neckar T: +49 7141 1410870 | info@ective.de | ective.de © batterium GmbH, edition 2, 03/2023... -
Seite 21: Welcome
Thanks to the Bluetooth functionality of the BM X, you can also keep an eye on all relevant battery values from your Android or iOS device. -
Seite 22: Scope Of Delivery
SCOPE OF DELIVERY ECTIVE BM X Shunt Battery Monitor 500 A B+ cable Shielded cable Mounting template BM X | Scope of Delivery... -
Seite 23: Device Overview
Current capacity Remaining time Current amps Current power Current voltage Settings Menu Battery Maximum capacity voltage Cancel/ back Select Low Capacity Modify warning value value Settings Menu/ Low voltage confirm warning value BM X | Device Overview... -
Seite 24: Bm X In The Ective-Ecosystem
The ECTIVE BM X is suitable for use with the entire product range of ECTIVE batteries, including the advanced lithium iron phosphate batteries as well as classic lead acid batteries. -
Seite 25: Installation
INSTALLATION To install the ECTIVE BM X, first connect the positive terminal of the battery to any B+ terminal of the 500 A shunt supplied. To do this, use the included B+ cable. Next, connect the B- terminal of the shunt to the B- terminal of the battery. -
Seite 26: Connection Diagram
Please strictly follow the connection diagram shown below. The shunt must be connected to the negative circuit. Never connect it to the positive circuit. ECTIVE BM X Batterie + Abgeschirmtes (zum Versorger) Kabel (mitgeliefert) Shunt (mitgeliefert) Versorgungskabel (mitgeliefert) BM X | Connection Diagram... - Seite 27 Reihenschaltung Abgeschirmtes Kabel (mitgeliefert) Batterie - (zur Erdung) Batterie + (zum Versorger) Parallelschaltung Batterie - (zur Erdung) Batterie + (zum Versorger) BM X | Connection Diagram...
-
Seite 28: Operating Instructions
OPERATING INSTRUCTIONS The ECTIVE BM X battery monitor starts operating as soon as it has been connected according to the instructions above. The screen should now display values such as voltage, current and the battery charge level. If the display remains dark, please check the connections. - Seite 29 Verifying the displayed values: If you notice major deviations between the actual values and the information shown on the display when charging or discharging, please check the connections. BM X | Operating Instructions...
-
Seite 30: Using The Display
You can change the following settings: • CAPACITY (preset capacity): A default capacity is set at the factory. Please set the actual capacity of your battery here. BM X | Using the Display... - Seite 31 VOLT and MIN VOLT values, which are set to a default value of 0V. If you want to change these values, please first make sure that you know the actual charge and discharge voltage of your battery. BM X | Using the Display...
-
Seite 32: Using The Bluetooth App
USING THE BLUETOOTH APP The ECTIVE BM X battery monitor has a Bluetooth function that allows you to conveniently monitor the battery‘s values from your Android or iOS device. „ECTIVE BM X“ from Simply download and install the app the Google Play Store or Apple App Store. -
Seite 33: Technical Data
Dimensions 125 × 82 × 21 mm Weight 110g Protection IP20 EN 62368-1: 2014+A11: 2017 EN 62479: 2010 Standards ETSI EN 301 489-1 V2.2.3 ETSI ETSI EN 301 48917 V3.2.4 ETSI EN 300 328 V2.2.2 BM X | Technical Data... -
Seite 34: Further Instructions
• When the charging or discharging current is less than 60mA, the battery monitor goes into a power-saving standby mode and the display backlight turns off. If you press one of the buttons, the display lights up for 10 seconds. BM X | Further Instructions... -
Seite 35: Service / Complaints
To contact us and for product returns, please use the following service address: batterium GmbH Robert-Bosch-Straße 1, 71691 Freiberg am Neckar T: +49 7141 / 560 90 40 | info@ective.de | ective.de BM X | Service / Complaints... - Seite 36 Please enclose the following with the return shipment: • Copy of the invoice • (Service Form) • Reason for return • An exact and detailed error description BM X | Service / Complaints...
-
Seite 37: Disposal
In case of decommissioning of the device, please contact the nearest recycling centre or point of sale in order to get information about the disposal regulations. BM X | Disposal... -
