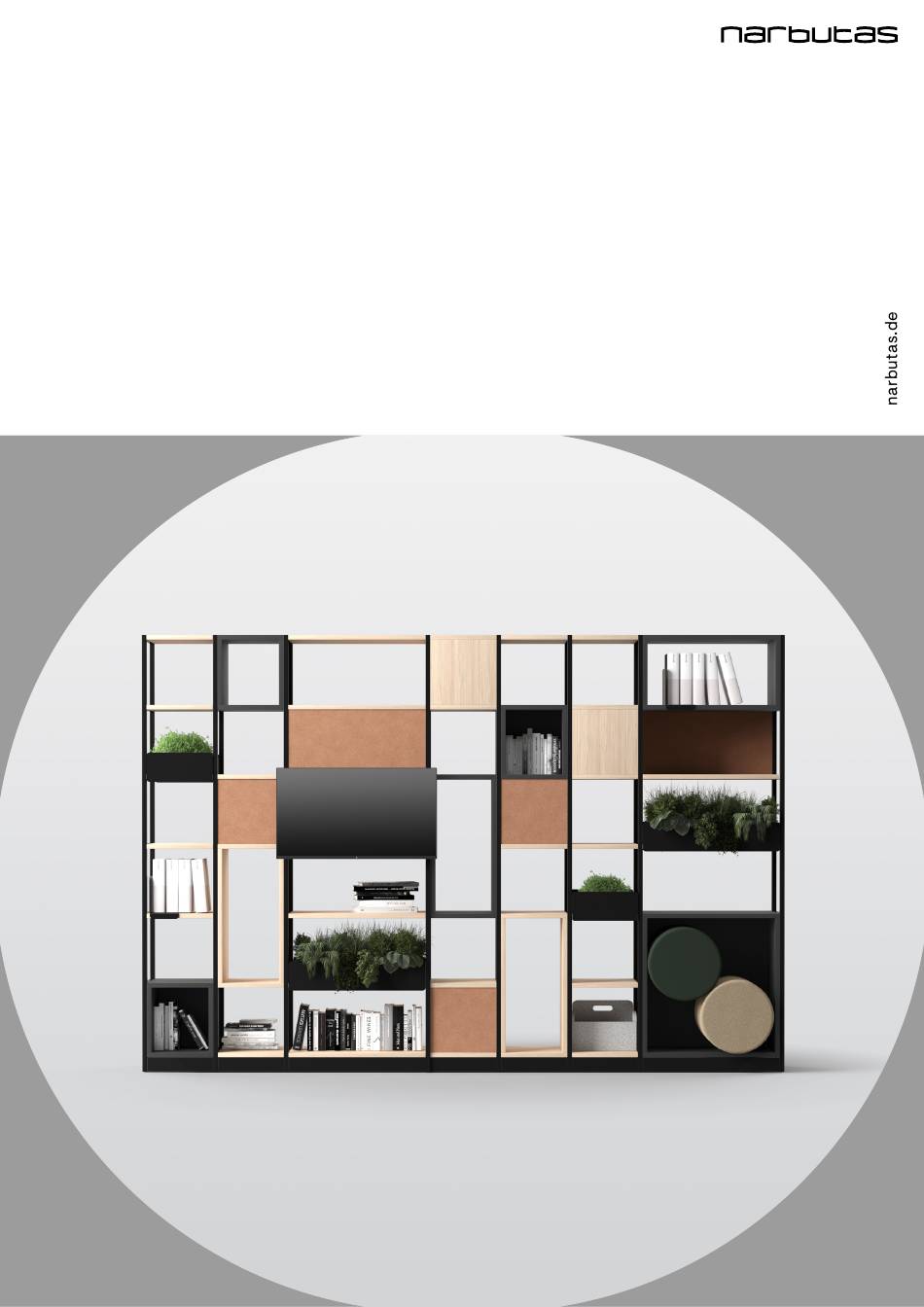

- Seite 1 Schränke & Regale COMBUS Technische Angaben...
-
Seite 2: Andere Für Dieses Produkt Verfügbare Dokumente
COMBUS Andere für dieses Produkt verfügbare Dokumente Leitfaden für die Bestellung von Schränken und Regalen COMBUS 10 Jahre Garantie Siehe Gewährleistungserklärung Rückwand aus Geschlossene PET-Filz Regalbox Regalboden Offene Regalbox Blumenkiste aus Blumenkiste Metall Rückwand aus Lochblech Schrank mit Schubfach Rahmen Sockel Informationen aktualisiert im März 2023... -
Seite 3: Technische Angaben
COMBUS Technische Angaben Typen • Regaleinheit, modulare Konfigurationen (1) • Pflanzenregal, vorgefertigte Konfigurationen (2) • Regaleinheit zur Montage an Unterschränken, vorgefertigte Konfigurationen (3) Informationen aktualisiert im März 2023... - Seite 4 COMBUS Regaleinheit Rahmen Regalböden (1) • 25x25 mm geschweißtes Metallrohr; • 25 mm MFC (Melamin) mit 2 mm ABS-Kanten; • Unterteil aus gebogenem Blech, 350x25x150 mm; • Zulässige Last für 362 mm Breite – 20 kg; • Pulverbeschichtetes Metall; • Zulässige Last für 750 mm Breite – 25 kg;...
- Seite 5 COMBUS Blumenregal Vorgefertigte Konfigurationen • Für weitere Einzelheiten zu den Befestigungsarten und deren korrekter Auswahl • Set aus Metallrahmen,Blumenkiste und Sockel (1) lesen Sie bitte die zusätzlichen Informationen. • Set aus Metallrahmen, 2 Regalböden,Blumenkiste und Sockel (2) • Set aus Metallrahmen, Blumenkiste,Kommode mit Schubfach Regalböden...
- Seite 6 COMBUS Regaleinheit zur Montage auf Unterschränken Vorgefertigte Konfigurationen Regalbox • Vier verschiedene 2OH-Kombinationen (1) • 25 mm MFC (Melamin) mit 2 mm ABS-Kanten; • Sechs verschiedene 3OH-Kombinationen (2) • Erhältlich mit offener oder geschlossener Rückwand; • Sechs verschiedene 4OH-Kombinationen (3) •...
- Seite 7 COMBUS Zubehör (optional) Rückwand (1) • VESA Standard – 75x75 mm,100x100 mm, 200x200 mm, 300x300 mm; • 25 mm MFC (Melamin) mit 2 mm ABS-Kanten; • Empfohlenes Gewicht des Bildschirms bis zu 15 kg; • Montage ohne Werkzeuge. • Empfohlene Bildschirmgröße bis 55‘‘;...
-
Seite 8: Regaleinheiten, Modulare Konfigurationen
COMBUS Sortiment Regaleinheiten, modulare Konfigurationen 3OH Start- und Abschlussmodule 3OH Erweiterungsmodule Vorderseite Seite Vorderseite Seite Vorderseite Seite Vorderseite Seite 4OH Start- und Abschlussmodule 4OH Erweiterungsmodule 5OH Start- und Abschlussmodule 5OH Erweiterungsmodule 6OH Start- und Abschlussmodule 6OH Erweiterungsmodule Informationen aktualisiert im März 2023... - Seite 9 COMBUS Regalböden Vorderseite Oberseite Vorderseite Oberseite Offene und geschlossene Regalboxen Vorderseite Seite Vorderseite Seite Vorderseite Seite Blumenkisten Vorderseite Oberseite Vorderseite Oberseite Vorderseite Oberseite Schrank mit Schubfach Vorderseite Seite Informationen aktualisiert im März 2023...
-
Seite 10: Pflanzenregal, Vorgefertigte Konfigurationen
COMBUS Pflanzenregal, vorgefertigte Konfigurationen Vorderseite Seite Vorderseite Seite Vorderseite Seite Regaleinheiten zur Montage an Unterschränken, vorgefertigte Konfigurationen Vorderseite Seite Vorderseite Seite Vorderseite Seite Vorderseite Seite Vorderseite Seite Vorderseite Seite Vorderseite Seite Informationen aktualisiert im März 2023... - Seite 11 COMBUS Vorderseite Seite Vorderseite Seite Vorderseite Seite Zubehör Rückwände Melamin PET-Filz Lochblech Bildschirmhalterungen aus Metall Kabelkanäle aus Metal Blumenkisten aus Metall für die Kabelführung Buchstützen aus Metall Korb aus PET-Filz Informationen aktualisiert im März 2023...
-
Seite 12: Zusätzliche Informationen
COMBUS Zusätzliche Informationen • Sie können nur Rahmen und Regalsets gleicher Höhe kombinieren. • Die Metallrahmen müssen immer zusammen mit den • Die Sets können individuell ausgewählt und bei der Regalen, Blumenkisten, den offenen und geschlossenen Montage in verschiedenen Positionen platziert werden. - Seite 13 COMBUS • Bequeme elektrische Lösungen für die Kabelführung. Das Kabel läuft durch einen Kabelkanal aus Metall bis zum zentralen Rahmen nach unten und dann über den Sockel nach außen. Die Steckdosenleiste kann unter jedem Bodenregalbrett verborgen werden und das Kabel wird durch spezielle Einschnitte im Sockel herausgeführt. Nach der Montage kann die Steckdosenleiste bei Bedarf einfach erreicht werden, indem das unterste Regalbrett entfernt wird.
- Seite 14 COMBUS • Für die Verbindung der Regalkombinationen verwenden Sie bitte die Sets von Verbindungselementen. Diese Elemente müssen gesondert als zusätzliche Teile bestellt werden. • Die Befestigung aller Kombinationen am Boden wird empfohlen (1). Die erforderlichen Klammern sind immer im Lieferumfang enthalten, wobei Schrauben je nach Fußbodentyp individuell ausgewählt werden müssen. Wenn es nicht möglich ist, die Kombination am Boden zu befestigen, so befestigen Sie diese bitte an der Wand oder...
-
Seite 15: Maßnahmen Für Die Stabilität
COMBUS Maßnahmen für die Stabilität B = 400 mm 6 kg* 6 kg* B = 800 mm 12 kg 12 kg B ≥ 1200 mm 12 kg 12 kg mit Bildschirmhal- terung B = 800 mm 12 kg 12 kg Gesamthöhe ≤...
