Bedienungsanleitung
2. Ermittlung von
Messfehlern des Zählers
2.1. Test des
Volumenmessfehlers
2.2. Test des
Energiemessfehlers
6 | BC389148615526de-000101
SonoMeter 40
Die Bestimmung von Volumenmessfehlern ist im hydrodynamischen Prüfstand in folgender
Reihenfolge durchzuführen:
1) Der Testmodus wird gemäß Abschnitt 1.1, 1.2 oder 1.3 dieser Anleitung aktiviert.
2) Die Volumenmessfehler sind bei Kontrolldurchflüssen nach EN1434-5 zu bewerten.
3) Die Wassermenge, die durch den Zähler fließt, kann direkt vom Rechenwerk abgelesen werden
(mit einer Auflösung von 1 ml);
- Über den optischen Zählerausgang mit dem optischen Lesekopf nach 62056-21;
- Oder durch den verdrahteten Volumen-Impulsausgang (bei einem Zähler mit angeschlossenem
Impulseingangs-/Ausgangskabel und aktiviertem Testmodus gemäß Punkt 1.2 dieser Anleitung);
4) Die Volumen-Impulswerte im Testmodus sind in Tabelle 1p dargestellt:
Tabelle 1p
Nenndurchfluss qp
des Wärmezählers, m³/h
0,6 und 1,0
1,5
2,5
3,5 und 6
10; 15 und 25
40 und 60
Der Energiemessfehler eines Rechenwerks mit Temperaturfühlerpaar soll durch Eintauchen der
Temperaturfühler in ein temperiertes Bad bewertet werden. Die Prüfung ist in folgender Reihenfolge
durchzuführen:
1) Der Testmodus wird gemäß Abschnitt 1.2 dieser Anleitung aktiviert;
2) Die Temperaturfühler sind in thermostatische Bäder getaucht, welche die vorgegebenen Vor- und
Rücklauftemperaturwerte sowie Temperaturdifferenzwerte lt. EN 1434-5 beinhalten.
HINWEIS: Die Ermittlung des Energiemessfehlers kann für ein Rechenwerk mit Durchflusssensor
separat durchgeführt werden. In diesem Fall werden die, in EN 1434-5 spezifizierten, Temperatur- und
Temperaturdifferenzen der Vor- und Rücklaufleitung simuliert, indem die Referenzwiderstände an die
Klemmen Nr.5;6;7;8 des Rechenwerks angeschlossen werden.

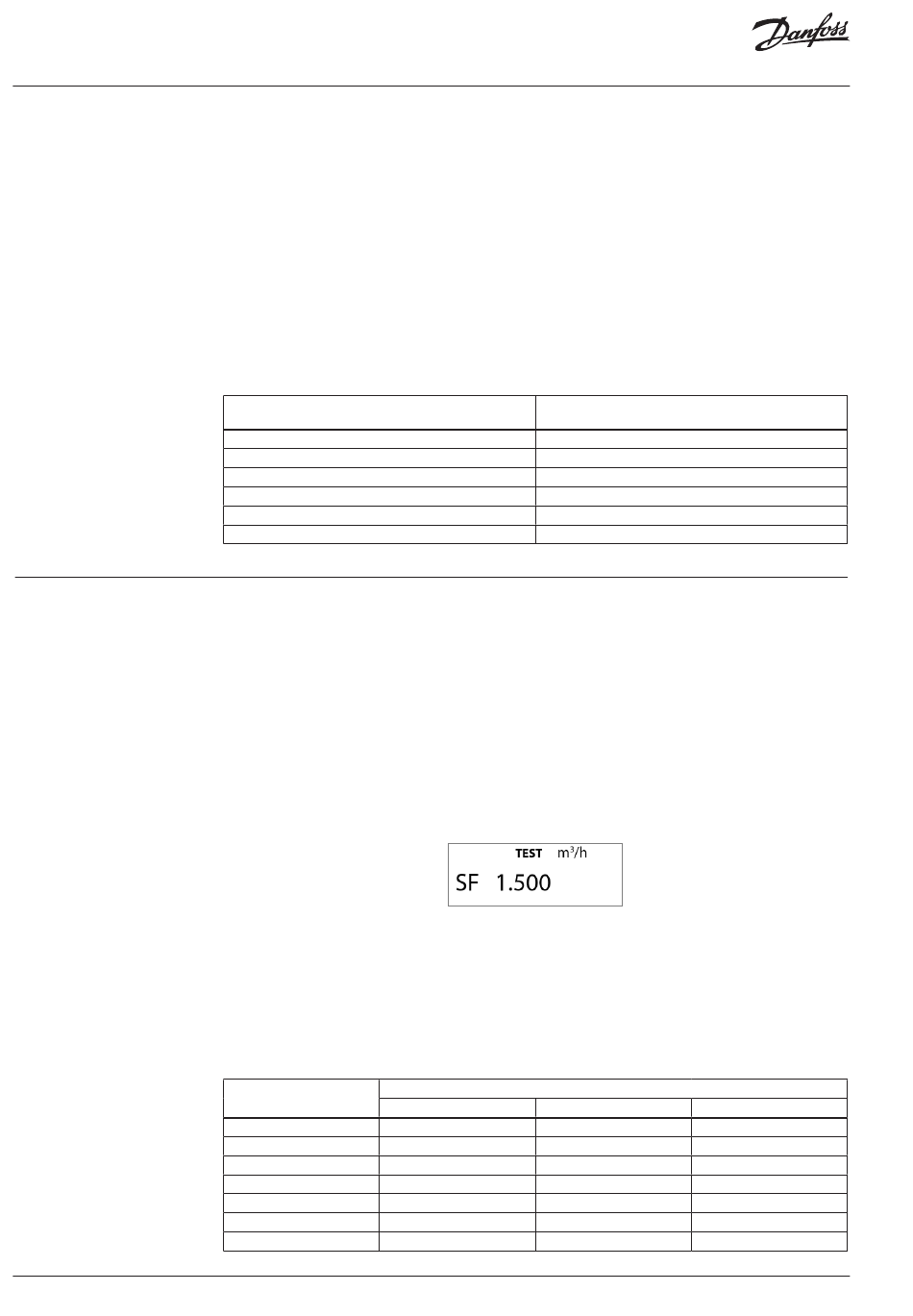

3) Langes Drücken der Taste (länger als 5 Sekunden) aktiviert die Simulation der Volumenimpulse (das
Zählerdisplay zeigt periodisch "SF" mit dem Nenndurchfluss des Zählers, m³/h):
4) Nach 2,5 Minuten ist die Volumensimulation beendet, das Zeichen „SF" erlischt. Um den
Energiemessfehler zu berechnen, müssen die simulierten Volumen- und Energiemesswerte visuell
von der Anzeige des Zählers abgelesen werden;
5) Die Menge an Volumen oder Energie kann über den verdrahteten Impulsausgang (sofern im Zähler
vorhanden) ausgelesen werden;
6) Die Menge an Volumen oder Energie kann über den optischen Schnittstellenausgang des Zählers
mit einem optischen Lesekopf, lt. EN 62056-2, ausgelesen werden;
7) Die Energie-Impulswerte im Testmodus sind in Tabelle 2p dargestellt:
Tabelle 2p
Nenndurchfluss qp
des Wärmezählers, m³/h
0,6 und 1,0
1,5
2,5
3,5 und 6
10; 15 und 25
40 und 60
0,6 und 1,0
Energie-Impulswert basierend auf angezeigten Energieeinheiten:
„kWh", „MWh"
0,1 Wh/pulse
0,5 kJ/ pulse
0,2 Wh/ pulse
1 kJ/ pulse
0,5 Wh/ pulse
2 kJ/ pulse
1 Wh/ pulse
5 kJ/ pulse
2 Wh/ pulse
10 kJ/ pulse
5 Wh/ pulse
20 kJ/ pulse
10 Wh/ pulse
50 kJ/ pulse
Volumen-Impulswert
im Testmodus, Liter/Impuls
0,002
0,004
0,005
0,02
0,05
0,2
„GJ"
„Gcal"
0,1 kcal/ pulse
0,2 kcal/ pulse
0,5 kcal/ pulse
1 kcal/ pulse
2 kcal/ pulse
5 kcal/ pulse
10 kcal/ pulse
© Danfoss | Energy Meters | 2021.09
