6. Konfiguration mittels DIP-Schalters
Die gewünschte Konfiguration sollte vor dem Einstecken des Netzkabels eingestellt werden.
Wenn eine ungültige Konfiguration gewählt wurde, leuchten alle LEDs am Gerät und die Relaisschalter wer-
den nicht aktiviert. Schalten Sie in diesem Fall das Gerät aus und überprüfen Sie die DIP-Schalter.
Bei Änderungen der Konfiguration mittels DIP-Schalter ist es stets notwendig durch Trennung der Stromver-
sorgung einen Neustart durchzuführen damit die neuen Einstellungen aktiviert werden!
Im Falle eines Neustarts kommt es jedoch zu keiner Unterbrechung des Netzwerkverkehrs!

6.1 Konfiguration des Betriebsmodus

Bitte beachten Sie, daß ganz gleich welchen Betriebsmodus Sie einstellen die Linkgeschwindigkeit des
RJ45-Monitoring-Ports stets mit 1000Base-T ausgehandelt wird. Bei einem TAP mit SFP-Monitoring-Port
hingegen wird die Linkgeschwindigkeit, je nach Transceiver-Typ, mit 1000Base-T, 1000Base-SX, 1000Base-
LX oder 1000Base-ZX ausgehandelt.
Bei der Wahl des Betriebsmodus (Schalter 2 & 3) ist die Konfiguration wie folgt:
• Aggregation: In diesem Modus werden die Datenströme gebündelt und auf beiden der Monito-
ring-Ports aggregiert ausgegeben. Dadurch können Sie mit einer einzigen Netzwerkschnittstelle an
Ihrem Analysegerät die Netzwerkdaten einer Vollduplex-Leitung gleichzeitig auswerten.
Aufgrund der Aggregation in Hardware (FPGA) gehören in diesem Modus fehlerhafte Paketreihen-
folgen beim Aufzeichnen der Vergangenheit an.
Schalterwert 01
• Breakout: Jedes über die Netzwerkleitung übertragene Ethernet-Paket wird in diesem Modus bei
Beibehaltung der Datenintegrität im TAP separat gespiegelt. Die Sende- als auch die Empfangs-
richtung werden auf den beiden Monitoring-Ports separat ausgeben, so dass die Analyse des Netz-
werkverkehrs in diesem Fall pro Datenrichtung erfolgen kann.
Ein weiterer großer Vorteil des Breakout-Modus ist die Sichtbarkeit auf den Netzwerkverkehr auch
bei einer voll ausgelasteten Netzwerkverbindung. In diesem Modus wird die eingestellte Netzwerk-
geschwindigkeit auf die Monitoring-Ports übertragen.
Schalterwert 00
• Regeneration: Regeneration wird verwendet, um 100% Vollduplex-Verkehr zu erfassen, der zur
Analyse Ihres Netzwerks an mehrere Überwachungsgeräte (in diesem Fall bis zu 3) gesendet wer-
den kann.
In diesem Modus werden die Netzwerkgeschwindigkeitseinstellungen, wie beim Breakout-Modus
synchronisiert und die Einstellung am DIP Schalter wird für alle Ports übernommen
Schalterwert 10

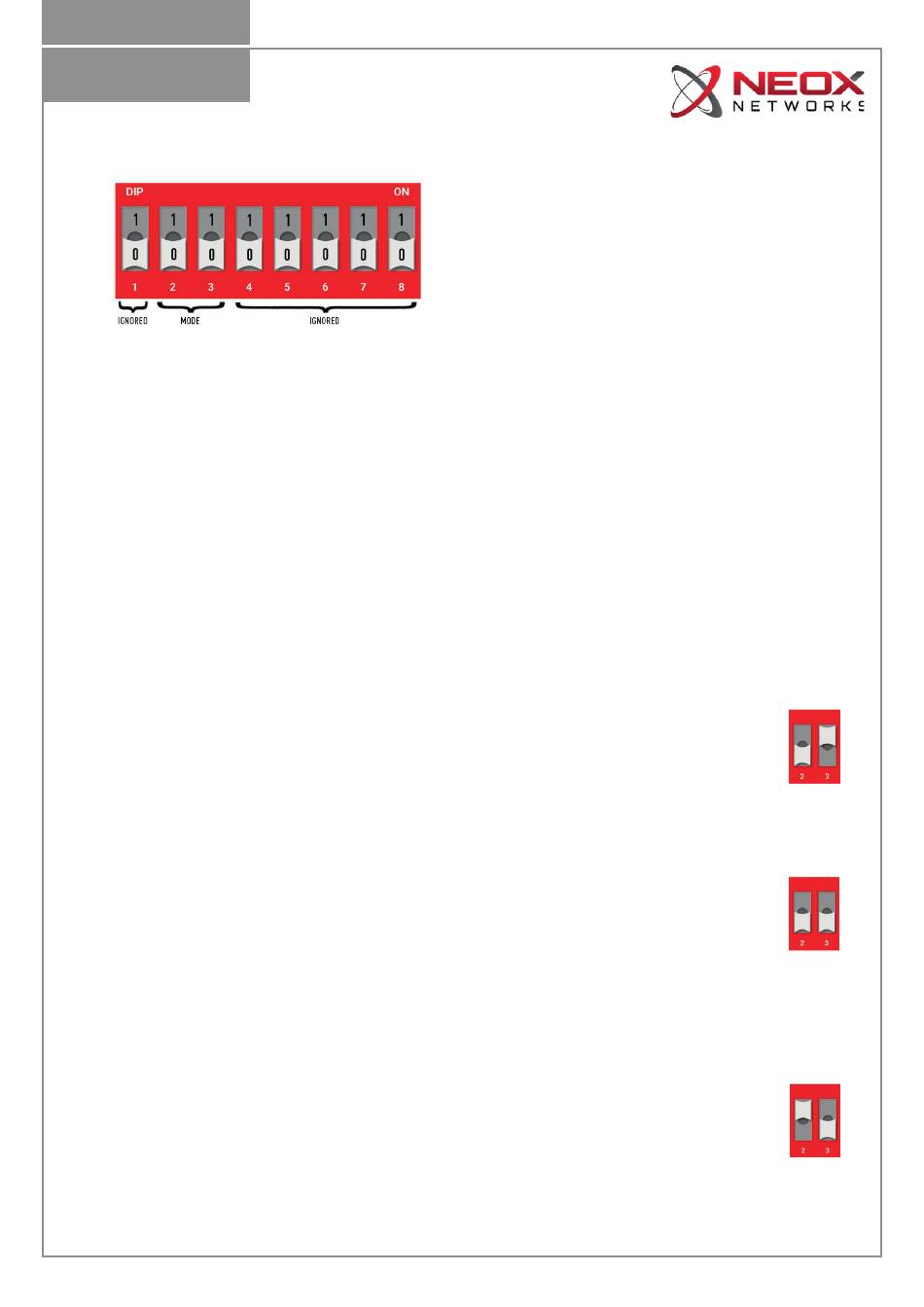

Wie in der Abbildung links dargestellt, werden der
zweite und dritte Schalter zur Auswahl des Betriebs-
modus genutzt.
Die Schalter mit den Nummern 1, 4, 5, 6, 7 und 8 wer-
den ignoriert und für die zukünftige Verwendung be-
lassen.
