QUICK USER GUIDE
// NEOXPacketRaven
1. Weitere Highlights
• Plug-n-Play, keine komplexe Konfiguration nötig
• Sicheres, grundsolides FPGA-basiertes Design
• Unterstützung für 16k Jumbo Frames
• Spiegelt 100% des Datenverkehrs inklusive FCS/CRC fehlerbehaftete Pakete, die eventuell von SPANs
verworfen werden
• Stromversorgung über redundante AC/DC-Netzteile (5V) möglich
• Entworfen, assembliert, zertifiziert und getestet in Deutschland

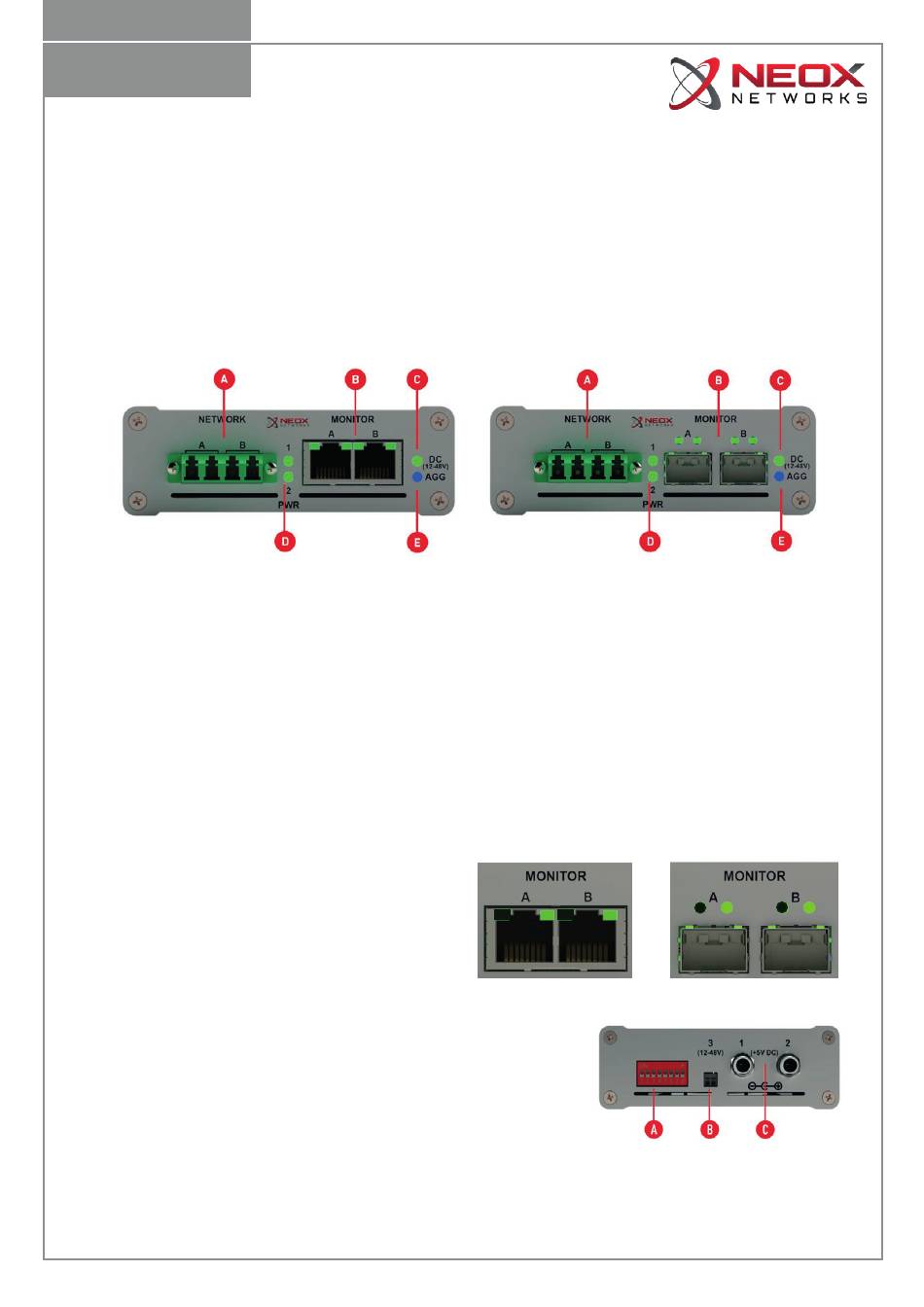

2. Frontansicht - Anschlüsse und LEDs
(A) LC Netzwerk-Ports A und B
(B) RJ45/SFP Monitoring-Ports A und B und Status LEDs (s. Abschnitt 2.1)
(C) 12-48V DC-Power LED (s. Abschnitt 3.)
Sollte eine Stromversorgung über den 12-48V DC-Anschluss erfolgen leuchtet diese LED.
(D) 2 Power LEDs für AC/DC 5V (s. Abschnitt 3.)
Es besteht die Möglichkeit bis zu 2 Netzteile anzuschließen und somit die Stromversorgungsredundanz
sicherzustellen.
(E) Aggregation-Modus LED (s. Abschnitt 6.1)
Sollte anstatt des Standard-Breakout-Modus der Aggregations-Modus aktiviert sein leuchtet diese LED.

2.1 Frontansicht - Bedeutung der Port-LEDs

Die jeweils rechte Port-LED leuchtet falls eine
funktionsfähige 1G-Verbindung vorliegt.
Wenn zudem Netzwerkdaten übertragen werden
fängt die jeweils rechte Port-LED an zu blinken.
3. Rückansicht
(A) DIP-Schalter für die Einstellungs des TAP-Modus (s. Abschnitt 6.)
(B) Anschluss für 12-48V DC-Spannung
Die Polarität am DC-Anschluss spielt keine Rolle, da der TAP
die spannungsführende Leitung automatisch erkennt und die
Stromversorgung entsprechend an den TAP in der benötigten
Form weitergibt!
(C) Redundante Anschlüsse für AC/DC-Netzteile (5V)
Aus Gründen der Kompatibilität und des EMV-Schutzes dürfen unsere TAPS nur mit den mitgelieferten,
zusammen mit dem TAP zertifizierten, Netzteilen betrieben werden. Wird der TAP dennoch mit anderen
als den mitgelieferten Netzteilen betrieben, erlischt jeglicher Garantieanspruch, der für den TAP ge-
währt wurde!
