AUTO-HAK JP03 Anbauanleitung Seite 2

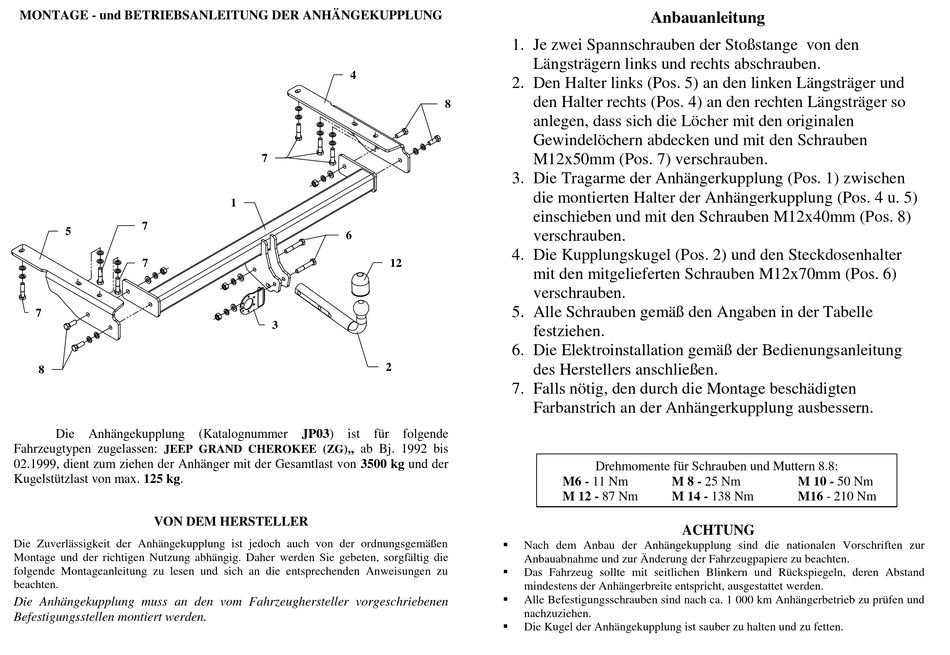

MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
7
5
7
7
8
Die Anhängekupplung
Fahrzeugtypen zugelassen:
JEEP GRAND CHEROKEE (ZG),
02.1999, dient zum ziehen der Anhänger mit der Gesamtlast von 3500 kg und der
Kugelstützlast von max. 125 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
4
7
1
6
3
(Katalognummer JP03) ist für
, ab Bj. 1992 bis
1. Je zwei Spannschrauben der Stoßstange von den
Längsträgern links und rechts abschrauben.
2. Den Halter links (Pos. 5) an den linken Längsträger und
den Halter rechts (Pos. 4) an den rechten Längsträger so
8
anlegen, dass sich die Löcher mit den originalen
Gewindelöchern abdecken und mit den Schrauben
M12x50mm (Pos. 7) verschrauben.
3. Die Tragarme der Anhängerkupplung (Pos. 1) zwischen
die montierten Halter der Anhängerkupplung (Pos. 4 u. 5)
einschieben und mit den Schrauben M12x40mm (Pos. 8)
verschrauben.
4. Die Kupplungskugel (Pos. 2) und den Steckdosenhalter
12
mit den mitgelieferten Schrauben M12x70mm (Pos. 6)
verschrauben.
5. Alle Schrauben gemäß den Angaben in der Tabelle
festziehen.
6. Die Elektroinstallation gemäß der Bedienungsanleitung
2
des Herstellers anschließen.
7. Falls nötig, den durch die Montage beschädigten
Farbanstrich an der Anhängerkupplung ausbessern.
folgende
M6 - 11 Nm
M 12 - 87 Nm

Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.

Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.

Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.

Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
Drehmomente für Schrauben und Muttern 8.8:
M 8 - 25 Nm
M 14 - 138 Nm
ACHTUNG
M 10 - 50 Nm
M16 - 210 Nm
