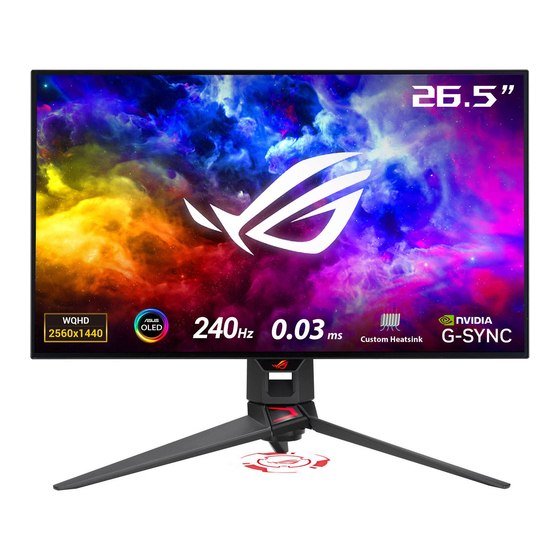

Asus ROG SWIFT OLED PG27AQDM Bedienungsanleitung

Asus ROG SWIFT OLED PG27AQDM Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

ROG
SWIFT OLED
PG27AQDM
U S E R
G U I D E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus ROG SWIFT OLED PG27AQDM

Inhaltszusammenfassung für Asus ROG SWIFT OLED PG27AQDM

  • Seite 1 SWIFT OLED PG27AQDM U S E R G U I D E...
  • Seite 2 ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust, Geschäftsunterbrechung und...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Hinweise .............iv Sicherheitshinweise .........v Pflege und Reinigung ........viii 1.1 Herzlich willkommen! ......1-1 1.2 Lieferumfang ........1-1 1.3 Monitor montieren ......1-2 1.4 Kabel anschließen ......1-5 1.4.1 Rückseite des OLED-Monitors ..1-5 1.5 Monitorvorstellung ......1-6 1.5.1 Bedientasten verwenden ....1-6 1.5.2 GamePlus-Funktion ......1-8 1.5.3 GameVisual-Funktion ......

  • Seite 4: Hinweise

    Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß...

  • Seite 5: Sicherheitshinweise

    Canadian Department of Communications – Hinweise Dieses Digitalgerät hält die Klasse-B-Grenzwerte hinsichtlich Funkemissionen von Digitalgeräten gemäß Radio Interference Regulations des Canadian Department of Communications ein. Dieses Digitalgerät der Klasse B erfüllt die Vorgaben der kanadischen ICES-003. Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der Canadian Interference-Causing Equipment Regulations.
  • Seite 6 • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; Sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist.

  • Seite 7: Erklärung Zur Beschränkung Von Gefährlichen Substanzen (Indien)

    • Verwenden Sie IMMER Möbel, die das Gewicht des Produktes zuverlässig tragen können. • Achten Sie IMMER darauf, dass das Produkt nicht über die Kante des stützenden Möbels hinausragt. • Unterrichten Sie Kinder IMMER über die Gefahren, die mit dem Klettern auf das Möbel zum Erreichen des Produktes oder seiner Bedienelemente einhergehen.

  • Seite 8: Pflege Und Reinigung

    Kippen verhindern Befestigen Sie den LCD bei Verwendung des Displays mit einem Seil oder einer Kette, das/die das Gewicht des Monitors tragen kann, an einer Wand, damit der Monitor nicht herunterfällt. Seil oder Kette • Anzeigedesign kann von den Abbildungen abweichen. •...

  • Seite 9: In Diesem Handbuch Verwendete Symbole

    • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Dieses Symbol der durchgestrichenen Abfalltonne auf Rädern zeigt an, dass das Produkt (Elektro-, Elektronikgerät und quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll entsorgt werden darf.

  • Seite 10: So Finden Sie Weitere Informationen

    So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: 1. ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com 2. Optionale Dokumentation Das Gerätepaket enthält u.

  • Seite 11: Herzlich Willkommen

    1.1 Herzlich willkommen! Vielen Dank, dass Sie diesen OLED-Monitor von ASUS gekauft haben! ® Dieser neueste OLED-Breitbildmonitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen.

  • Seite 12: Monitor Montieren

    1.3 Monitor montieren So montieren Sie den Monitor: Während der Montage von Monitorständer/-basis sollten Sie den Monitor • in seiner EPS- (Expanded Polystrene) Verpackung belassen. Entfernen Sie die EPS-Verpackung aus dem Karton. Nehmen Sie alle Zubehörteile aus dem oberen EPS. Kapitel 1: Einführung...
  • Seite 13 Entfernen Sie den oberen EPS aus der EPS-Verpackung. Richten Sie den Ständer an seinem Fach an der Rückseite des Monitors aus und installieren Sie ihn. Richten Sie die Basis am Ständer aus und installieren Sie sie. Befestigen Sie die Basis am Ständer, indem Sie die mitgelieferte Schraube festziehen.
  • Seite 14 Platzieren Sie die austauschbare Folie auf der LED- Projektionsabdeckung. Durch Ausrichtung an den magnetischen Auflagen können Sie die LED-Projektionsabdeckung am Ständer installieren. Entfernen Sie den Monitor aus dem unteren EPS. Bitte halten Sie nicht die Blende. Wir empfehlen, den Monitor am •...

  • Seite 15: Kabel Anschließen

    1.4 Kabel anschließen 1.4.1 Rückseite des OLED-Monitors HDMI-1 HDMI-2 Netzeingang Kensington-Schloss Kopfhöreranschluss DisplayPort HDMI-1-Port USB-Type-B-Port HDMI-2-Port USB-Type-A-Ports OLED-Gaming-Monitor ROG Swift PG27AQDM...

  • Seite 16: Monitorvorstellung

    1.5 Monitorvorstellung 1.5.1 Bedientasten verwenden Verwenden Sie die Steuertasten an der Rückseite des Monitors zum Anpassen der Monitoreinstellungen. Eingangsauswahl- / Schließen-Taste: • Zum Aktivieren der Schnelltaste zur Eingangsauswahl drücken. Bei eingeblendetem OSD-Menü zum Ausblenden des OSD- Menüs drücken. Zum Ändern der Schnelltastenfunktion rufen Sie das Menü •...
  • Seite 17 • : Taste zum Aktivieren der GameVisual-Schnelltaste nach oben bewegen. • : Taste zum Aktivieren der Lautstärke-Schnelltaste nach unten bewegen. • : Taste im OSD-Menü zur Navigation durch die Einstellungen nach oben/unten bewegen. • : Taste zum Aktivieren der GamePlus-Schnelltaste nach rechts bewegen.

  • Seite 18: Gameplus-Funktion

    1.5.2 GamePlus-Funktion Die GamePlus-Funktion bietet einen Werkzeugsatz und erzeugt eine bessere Spielumgebung beim Spielen unterschiedlicher Spieltypen. Die Fadenkreuz-Überlagerung mit sechs verschiedenen Fadenkreuzoptionen ermöglicht Ihnen die Auswahl der für Ihr Spiel am besten geeigneten Variante. Es gibt zudem einen Bildschirmtimer und eine Stoppuhr, die Sie zur Anzeige der verstrichenen Spielzeit links am Display positionieren können;...
  • Seite 19 GamePlus – GamePlus – Timer Scharfschütze GamePlus GamePlus 1.2x 1.2x 1.5x 1.5x 2.0x 2.0x NEXT BACK/EXIT NEXT BACK/EXIT GamePlus – Stoppuhr GamePlus OLED-Gaming-Monitor ROG Swift PG27AQDM...

  • Seite 20: Gamevisual-Funktion

    1.5.3 GameVisual-Funktion Die GameVisual-Funktion hilft bei der komfortablen Auswahl zwischen verschiedenen Bildmodi. So aktivieren Sie GameVisual: Drücken Sie die GameVisual-Schnelltaste. Standardmäßig ist die -Taste aufwärts als GameVisual-Schnelltaste eingerichtet. Zum Ändern der Schnelltastenfunktion rufen Sie das Menü MeinFavorit > Verknüpfung auf. Bewegen Sie die Taste zur Auswahl zwischen Modi nach oben/ unten.
  • Seite 21 Im Rennmodus können die Funktionen Sättigung und Schärfe vom • Benutzer nicht konfiguriert werden. Im sRGBmodus können die Funktionen Sättigung, Farbtemp., Schärfe und • Kontrast vom Benutzer nicht konfiguriert werden. Im MOBAmodus kann die Funktion Sättigung nicht vom Benutzer • konfiguriert werden.

  • Seite 22: Abnehmen Des Fußes (Für Vesa- Wandmontage)

    2.1 Abnehmen des Fußes (für VESA- Wandmontage) Beschädigen Sie die Monitoroberfläche nicht. Achten Sie beim Lösen des • Monitorständers immer darauf, den Monitor in seiner EPS-Verpackung zu belassen. Der abnehmbare Ständer dieses Monitors wurde speziell zur VESA- Wandmontage entwickelt. Ziehen Sie das Stromkabel und die Signalkabel heraus. Platzieren Sie den Monitor vorsichtig mit der Bildschirmseite nach unten in seiner EPS-Verpackung.
  • Seite 23 Das VESA-Wandmontageset (100 x 100 mm). • Verwenden Sie ausschließlich UL-gelistete Wandhalterungen mit einer • minimalen Belastbarkeit von 22,7 kg (Schraubengröße ist M4 x 10 mm). Kapitel 1: Einführung...

  • Seite 24: Monitor Anpassen

    2.2 Monitor anpassen • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. •...

  • Seite 25: Bildschirmmenü (Osd)

    3.1 Bildschirmmenü (OSD) 3.1.1 Neu konfigurieren HDMI-1 2560x1440@ 60Hz Rennmodus Aura OFF ROG Swift PG27AQDM HDR AUS Gaming Var. Bildfrequenz Bildeinrichtung GamePlus Farbe GameVisual Eingangswahl Shadow Boost Lichteffekt MyFavorite System-Einstellungen BACK EXIT MOVE/ENTER Blenden Sie das OSD-Menü mit der -Taste ein. Bewegen Sie die Taste zur Navigation durch die Funktionen nach oben/unten.

  • Seite 26: Die Osd-Funktionen

    3.1.2 Die OSD-Funktionen 1. Gaming Konfigurieren Sie Ihre Gaming-Präferenzen. HDMI-1 2560x1440@ 60Hz Rennmodus Aura OFF ROG Swift PG27AQDM HDR AUS Gaming Var. Bildfrequenz Bildeinrichtung GamePlus Farbe GameVisual Eingangswahl Shadow Boost Lichteffekt MyFavorite System-Einstellungen BACK EXIT MOVE/ENTER • Adaptive-Sync / Var. Bildfrequenz: Ermöglicht einer Grafikquelle, die Adaptive-Sync / variable Bildfrequenz unterstützt, die dynamische Anpassung der Bildwiederholrate basierend auf typischen Content-Bildraten für energieeffiziente, nahezu...
  • Seite 27 • Kontrast: Passt den Kontrast an. Möglich sind Werte zwischen 0 und 100. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. • HDR-Einstellung: High Dynamic Range. Beinhaltet verschiedene HDR-Modi.

  • Seite 28: Blaulichtfilter: Verringert Die Intensität Des Vom Bildschirm

    • Kontrollen: Stellt das Seitenverhältnis auf Vollbild, Äquivalent, 1:1 oder 16:9 (25”W) ein. Wählen Sie Äquivalent zur Anzeige des Bildes entsprechend dem • Originalseitenverhältnis der Eingangsquelle. Äquivalent: Sie können neben dem proportionalen Zoom auch 1920 x 1440 • bei 240 Hz wählen. 16:9 (25”W): Die Anzeige erfolgt in der Mitte des Bildschirms mit •...
  • Seite 29 3. Farbe In diesem Menü wählen Sie die gewünschte Bildfarbe. HDMI-1 2560x1440@ 60Hz Rennmodus Aura OFF ROG Swift PG27AQDM HDR AUS Gaming Anzeigefarbraum Bildeinrichtung Farbtemp. Farbe Sättigung Eingangswahl 6-Achsen-Sättigung Gamma Lichteffekt MyFavorite System-Einstellungen BACK MOVE/ENTER EXIT • Anzeigefarbraum: Wählt den Farbraum der Monitorfarbausgabe. •...
  • Seite 30 4. Eingangswahl Zum Auswählen der Eingangsquelle. HDMI-1 2560x1440@ 60Hz Rennmodus Aura OFF ROG Swift PG27AQDM HDR AUS Gaming Auto-Eingang-Erkennung Bildeinrichtung DisplayPort Farbe HDMI-1 Eingangswahl HDMI-2 Lichteffekt MyFavorite System-Einstellungen BACK EXIT MOVE/ENTER • Auto-Eingang-Erkennung: Bei Aktivierung wählt das System automatisch den zuletzt eingesteckten I/O-Anschluss. •...
  • Seite 31 5. Lichteffekt Konfigurieren Sie den Lichteffekt für die rückseitige Abdeckung und die Basisabdeckung. HDMI-1 2560x1440@ 60Hz Rennmodus Aura OFF ROG Swift PG27AQDM HDR AUS Gaming Aura RGB Bildeinrichtung Farbe Eingangswahl Lichteffekt MyFavorite System-Einstellungen MOVE/ENTER BACK EXIT • Aura RGB: • Rückseitige Abdeckung.

  • Seite 32: Myfavorite

    6. MyFavorite Sie können Verknüpfung und Angep. Einstellung in diesem Menü anpassen. HDMI-1 2560x1440@ 60Hz Rennmodus Aura OFF ROG Swift PG27AQDM HDR AUS Gaming Verknüpfung Bildeinrichtung Angep. Einstellung Farbe Eingangswahl Lichteffekt MyFavorite System-Einstellungen MOVE/ENTER BACK EXIT • Verknüpfung: Wählen Sie zwischen den Optionen GamePlus, GameVisual, Helligkeit, Stumm, Schattenverstärkung, Kontrast, Eingangswahl, HDR-Einstellung, Blaulichtfilter, Lautstärke, Angep.

  • Seite 33: Systemeinstellungen

    7. System-Einstellungen Anpassung der Systemkonfiguration. HDMI-1 2560x1440@ 60Hz Rennmodus Aura OFF ROG Swift PG27AQDM HDR AUS Gaming Sprache Bildeinrichtung Klang Farbe USB-Setup Eingangswahl Betriebsanzeige Lichteffekt Ein-/Austaste-Sperre MyFavorite Tastensperre System-Einstellungen Bildschirmschutz Energieeinstellung MOVE/ENTER BACK EXIT (Seite 1/2) HDMI-1 2560x1440@ 60Hz Rennmodus Aura OFF ROG Swift PG27AQDM...
  • Seite 34 • Klang: • Lautstärke: Passen Sie die Lautstärke zwischen 0 und 100 • Stummschalten: Bei Auswahl wird die Lautstärke stumm geschaltet. • USB-Setup: Legt die Verfügbarkeit des USB-Hubs während des Bereitschaftsmodus fest. • Betriebsanzeige: Schaltet die Betriebs-LED ein/aus. • Ein-/Austaste-Sperre: De- oder aktiviert der Ein-/Austaste. •...
  • Seite 35 • Energieeinstellung: Wählen Sie die Leistungseinstellung zwischen Standardmodus und Energiesparmodus. Im Energiesparmodus wird die Bildschirmhelligkeit verringert und der • Monitor verbraucht weniger Strom. Wenn Sie eine höhere Helligkeitsstufe beibehalten müssen, stellen Sie Energieeinstellung auf Standardmodus ein. Bitte schalten Sie die HDR-Funktion aus, bevor Sie den Energiesparmodus •...

  • Seite 36: Technische Daten

    3.2 Technische Daten Modell PG27AQDM OLED Paneltyp 26,50 Zoll (67,32 cm) Panelgröße 2560 x 1440 Maximale Auflösung 450 Nits (APL 25 %) Helligkeit (typisch) 1000 Nits (HDR 3 %) 1.500.000:1 Kontrastverhältnis (typisch) 178° (rechts/links), 178° (auf/ab) Betrachtungswinkel 1073,7 Mio. (10 Bit) Anzeigefarben 0,03 ms Reaktionszeit...

  • Seite 37: Umrisse

    3.3 Umrisse Schwenkbar 18,5°+/-1,5° 604,42 Schwenkbar -3,5°+/-1,5° 540,41 5,40 44,60 3-13 OLED-Gaming-Monitor ROG Swift PG27AQDM...

  • Seite 38: Lembeseitigung (Faq)

    3.4 lembeseitigung (FAQ) Problem Lösungsvorschläge Betriebsanzeige leuchtet nicht. • Prüfen Sie durch Drücken der -Taste, ob der Monitor eingeschaltet ist. • Überprüfen Sie, ob Netzteil und Netzkabel richtig an Monitor und Steckdose angeschlossen sind. • Prüfen Sie die Betriebsanzeige-Funktion im Bildschirmmenü.

  • Seite 39: Unterstützte Timings

    3.5 Unterstützte Timings Unterstützte Primärtaktwerte PC H Freq V Freq DCLK Auflösung HDMI (KHz) (Hz) (MHz) 640x480-60Hz 31,469 59,94 25,175 640x480-67Hz 30,24 640x480-72Hz 37,861 72,809 31,5 640x480-75Hz 37,5 31,5 720x400-70Hz 31,469 70,165 28,35 800x600-56Hz 35,156 56,25 800x600-60Hz 37,879 60,317 800x600-72Hz 48,077 72,188 800x600-75Hz...
  • Seite 40 H Freq V Freq DCLK Auflösung HDMI (KHz) (Hz) (MHz) 2560x1440-60 Hz 88,787 59,951 241,5 2560x1440-100 Hz 150,919 99,946 410,5 2560x1440-120 Hz 182,996 119,998 497,75 2560x1440-240 Hz 388,511 239,97 1056,75 CEA-Timing H Freq V Freq DCLK Auflösung HDMI (KHz) (Hz) (MHz) 640x480p-60 Hz@4:3 31,469...
