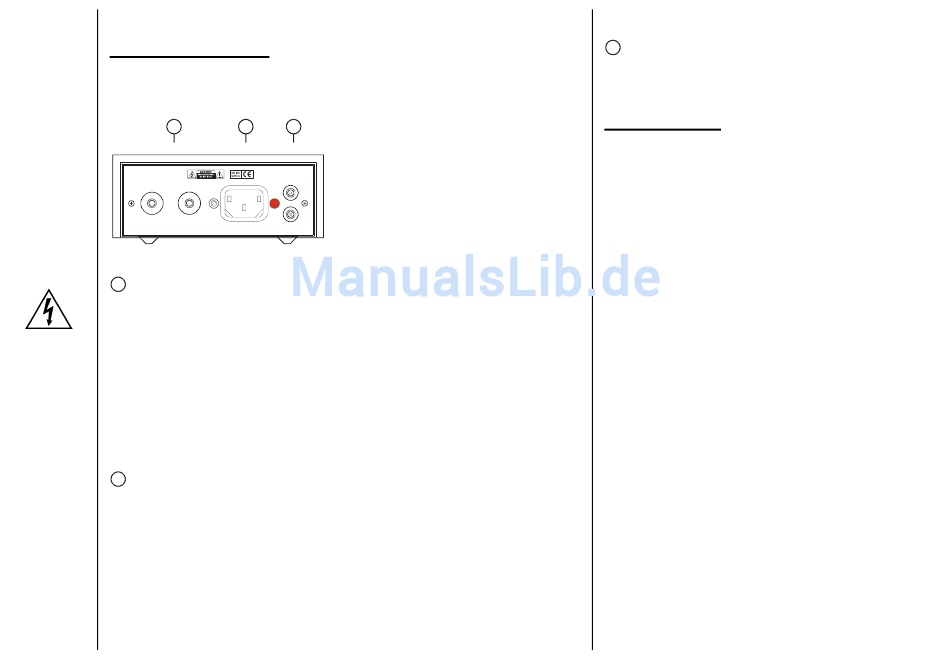

Übersicht Rückseite
An der Rückseite des MINI AMP erfolgt der Anschluss der
Netzspannung, der Lautsprecherbox und der Quelle.
3
1
MINI AMP
RESTEK
-
+
IN
POWER
1
Anschlussbuchse zur Verbindung mit dem Stromnetz.
Sollte es notwendig sein, die innenliegende Sicherung zu
ersetzen, unbedingt vorher den Netzstecker ziehen und die
Sicherung von einem Fachmann ersetzen lassen.
Die „heiße" Leitung ist rechts gekennzeichnet. Bei dem
Netzstecker oder der Steckdosenleiste auf diese Polung
achten.
Bei der Inbetriebnahme ist darauf zu achten, dass der
Stecker erst mit dem Netz verbunden wird, wenn alle
sonstigen Verbindungen zum Vorverstärker und zu der
Lautsprecherbox schon hergestellt sind.
IN
2
An diesen Buchsen kann eine beliebige hochpegelige
Quelle, die zum Betrieb an HiFi-Anlagen bestimmt ist, über
Cinchstecker angeschlossen werden.
Beide Buchsen sind parallel geschaltet, so dass eine
Durchschleifung zu einer weiteren Endstufe für z.B.
BiAmping möglich ist.
RESTEK MINI AMP
2
Seite 11 von 14
Dies ist der Ausgang zu der Lautsprecherbox. Das Kabel
3
kann über eine Aderendhülse, einem Kabelschuh oder
einem Stiftstecker angeschlossen werden.
Die Bedienung
Als einziges Bedienungselement dient der Schalter zum Ein- und
Ausschalten der Endstufe.
RESTEK MINI AMP
Seite 12 von 14
