Verdrahtung der Relaiskontakte

Allgemeines
Schütze mit AC-Spule
Andere induktive AC-Lasten
54
Die AC-Spannungsquelle muss der Überspannungskategorie II (OVC II) gemäß
IEC 60947-4-2 und IEC 60947-1 entsprechen.
Ist dies nicht der Fall, muss ein Trenntransformator verwendet werden.

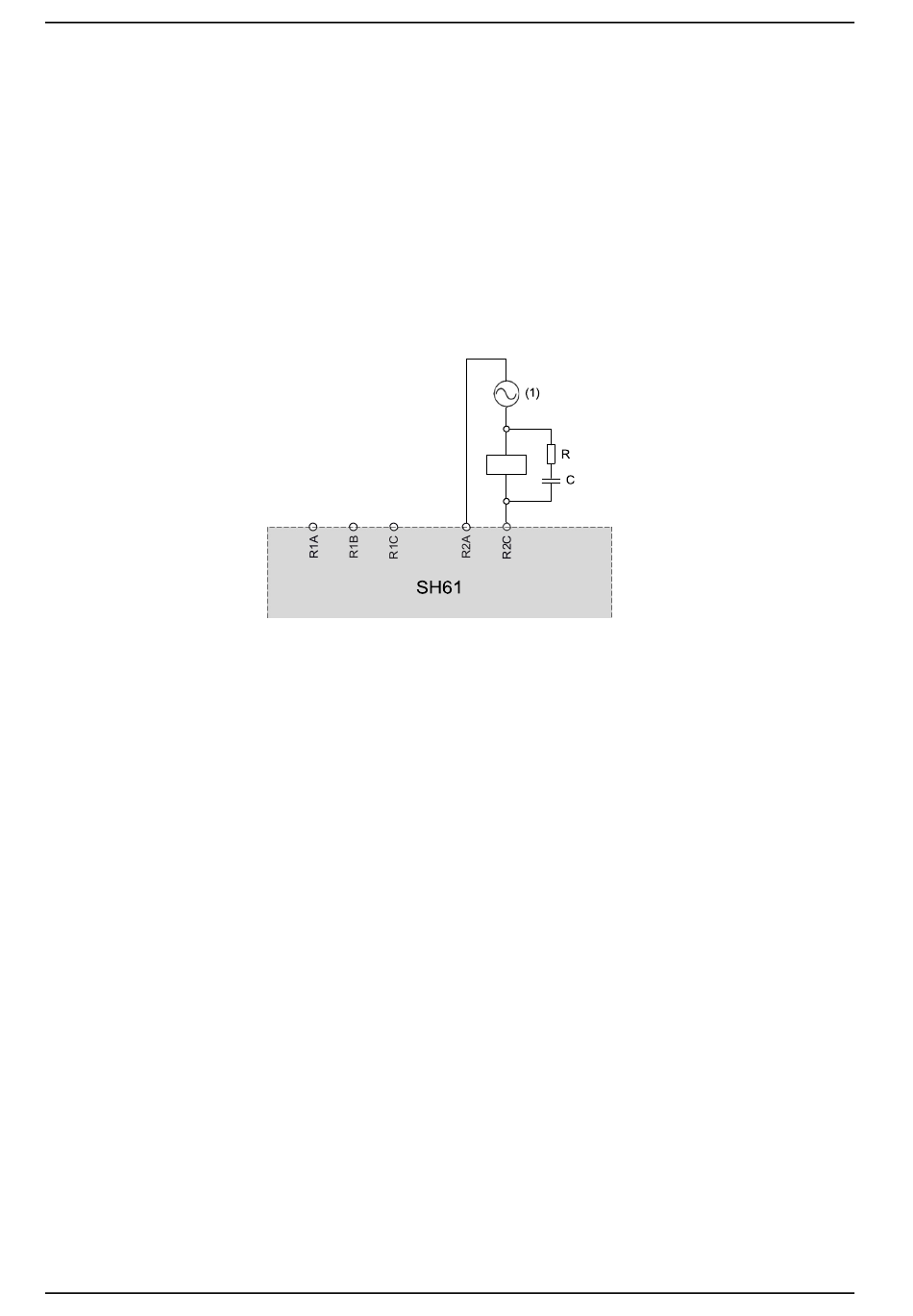

Bei Steuerung über das Relais muss eine Widerstands-Kondensator-(RC)-
Schaltung parallel zur Spule des Schützes geschaltet werden, so wie unten
dargestellt.
(1) Maximal 250 VAC.
AC-Schütze von BLEMO verfügen über einen speziellen Bereich am Gehäuse,
damit das RC-Gerät problemlos eingesteckt werden kann. Bitte nehmen Sie den
auf blemo.com verfügbaren Katalog für Motorsteuerungs- und
Motorschutzkomponenten
finden, das dem verwendeten Schütz zugeordnet werden soll.
Beispiel: Bei einer 48 Vac-Quelle müssen die Schütze
LC1DT20E7 mit einer LAD4RCE-Spannungsunterdrückungseinrichtung
verwendet werden.
Bei anderen induktiven AC-Lasten:
• Verwenden Sie ein Hilfsschütz, das am Produkt angeschlossen ist, um die
Last zu steuern.
Beispiel: Bei einer 48 Vac-Quelle müssen die Hilfsschütze
CAD50E7 mit einer LAD4RCE-Spannungsunterdrückungseinrichtung
verwendet werden.
• Falls eine induktive AC-Last eines Drittanbieters verwendet wird, bitten Sie
den Lieferanten, Ihnen Informationen zur
Spannungsunterdrückungseinrichtung zur Verfügung zu stellen, um beim
Öffnen des Relais Überspannungen von über 375 V zu vermeiden.
MKTED210011EN zur Hilfe, um das RC-Gerät zu
Verdrahtung
LC1D09E7 oder
CAD32E7 oder
01/2023
