Sika W3M Betriebsanleitung
Verwandte Anleitungen für Sika W3M
Inhaltszusammenfassung für Sika W3M

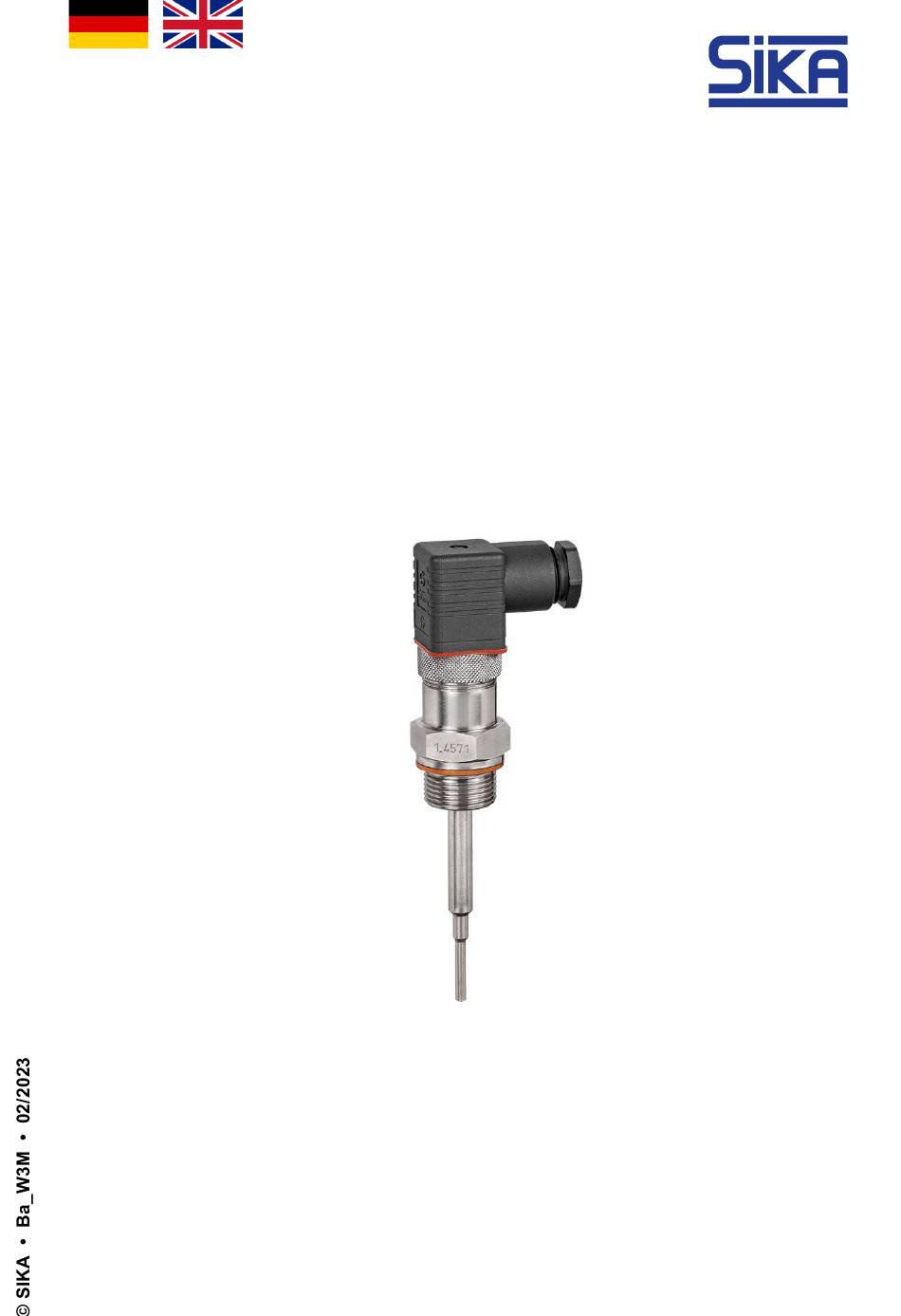

- Seite 1 Betriebsanleitung ............ Seite 2 – 7 Operating manual ..........page 8 – 15 Temperaturfühler W3M Temperature Sensor W3M...
-
Seite 2: Inhaltsverzeichnis
WICHTIG Nichtbeachtung kann zu Sach- und Umweltschäden führen. Bei Problemen oder Fragen wenden Sie sich bitte an Ihren Lieferanten oder direkt an uns: SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 ... -
Seite 3: Sicherheitshinweise
Betriebsanleitung sorgfältig lesen. Alle Anweisungen befolgen, um Personen- und Sachschä- den zu vermeiden. Bestimmungsgemäße Verwendung Der Temperaturfühler des Typs W3M erfasst die Medientemperatur und setzt sie in ein Stromsignal (4…20 mA) um. WARNUNG Der Temperaturfühler des Typs W3M ist kein Sicherheitsbauteil im Sinne der Richtlinie 2006/42/EG (Maschinenrichtlinie). -
Seite 4: Einbau
Zu kurze oder zu lange Tauchrohre führen zu einer falschen Temperaturanzeige. 1. Abdichten 2. Tauchrohr einsetzen 1a Flachdichtung 1b Dichtungsmittel (z. B. Teflon, Hanf, …) 3. Tauchrohr festziehen - 4 - © SIKA • Ba_W3M • 02/2023... -
Seite 5: Elektrischer Anschluss
VORSICHT Der elektrische Anschluss des Geräts darf nur von einer Elektrofachkraft durch- geführt werden. Elektrische Anlage vor dem Anschließen des Geräts spannungsfrei schalten. Pinbelegung W3M Pin 1: + Pin 2: – Pin 3: n. c. (nicht belegt) Pin 4: Erdkontakt angeschlossen Der Messumformer wird in 2-Leiterschaltung betrieben. -
Seite 6: Messeinsatz Austauschen
Die Abschirmung muss das Tauchrohr berühren. 8. Rändelmutter aufschrauben. 9. Dichtung einsetzen. 10. Steckverbinder aufstecken. 11. Schraube am Steckverbinder festziehen. - 6 - © SIKA • Ba_W3M • 02/2023... -
Seite 7: Entsorgung
Das Gerät besteht aus unterschiedlichen Materialien. Es darf nicht zusammen mit dem Hausmüll entsorgt werden. Gerät der lokalen Wiederverwertung wiederzuführen oder Gerät an Ihren Lieferanten oder an SIKA zurücksenden. * WEEE-Reg.-Nr.: DE 25976360 Technische Daten Nenndruck PN 25 Medientemperatur -20...200 °C... - Seite 14 - 14 - © SIKA • Ba_W3M • 02/2023...
