ALLGEMEIN
Diese Montageanleitung ist Bestandteil der Zertifizierung und muss genau befolgt werden.
Der Riegeldruck darf 1 kN nicht überschreiten. (Bei höherer Belastung ist mit dem Hersteller/Zertifi-
kats-inhaber (M-LOCKS), Rücksprache zu halten.)
3
Verwenden Sie bitte nur die mitgelieferten Befestigungsschrauben (M6). Anzugsdrehmoment
4,5 Nm. Die Position der Kabeldurchführung ist abhängig von der verwendeten Eingabeeinheit. Das
Motorschloss Tantum ist mit und ohne Bohrschutz erhältlich. Bei einer Montage des Schlosses hinter
einer Kabeldurchführung/Öffnung ist grundsätzlich das Schloss mit dem werkseitigen Bohrschutz
(Tantum anti drill) zu verwenden.
Achtung! Die Zertifizierung der Schlosstypen 'Tantum anti drill' ist nur mit werkseitig aufgebrachten
Bohrschutz gültig. Standardmäßig ist dieser 30x45x1,5 (LxBxD, in mm). Beachten Sie
bitte, dass das Schloss bei eigenständiger Nachrüstung des Bohrschutzes die Zertifizierung
verliert. Je nach Einsatzgebiet, Konstruktion und Widerstandsklasse Ihres Stahlschrankes kann es
möglich sein, dass Sie einen stärkeren Bohrschutz benötigen bzw. das Schloss zur Erreichung der
benötigten Widerstandsklasse durch andere konstruktive Maßnahmen schützen müssen

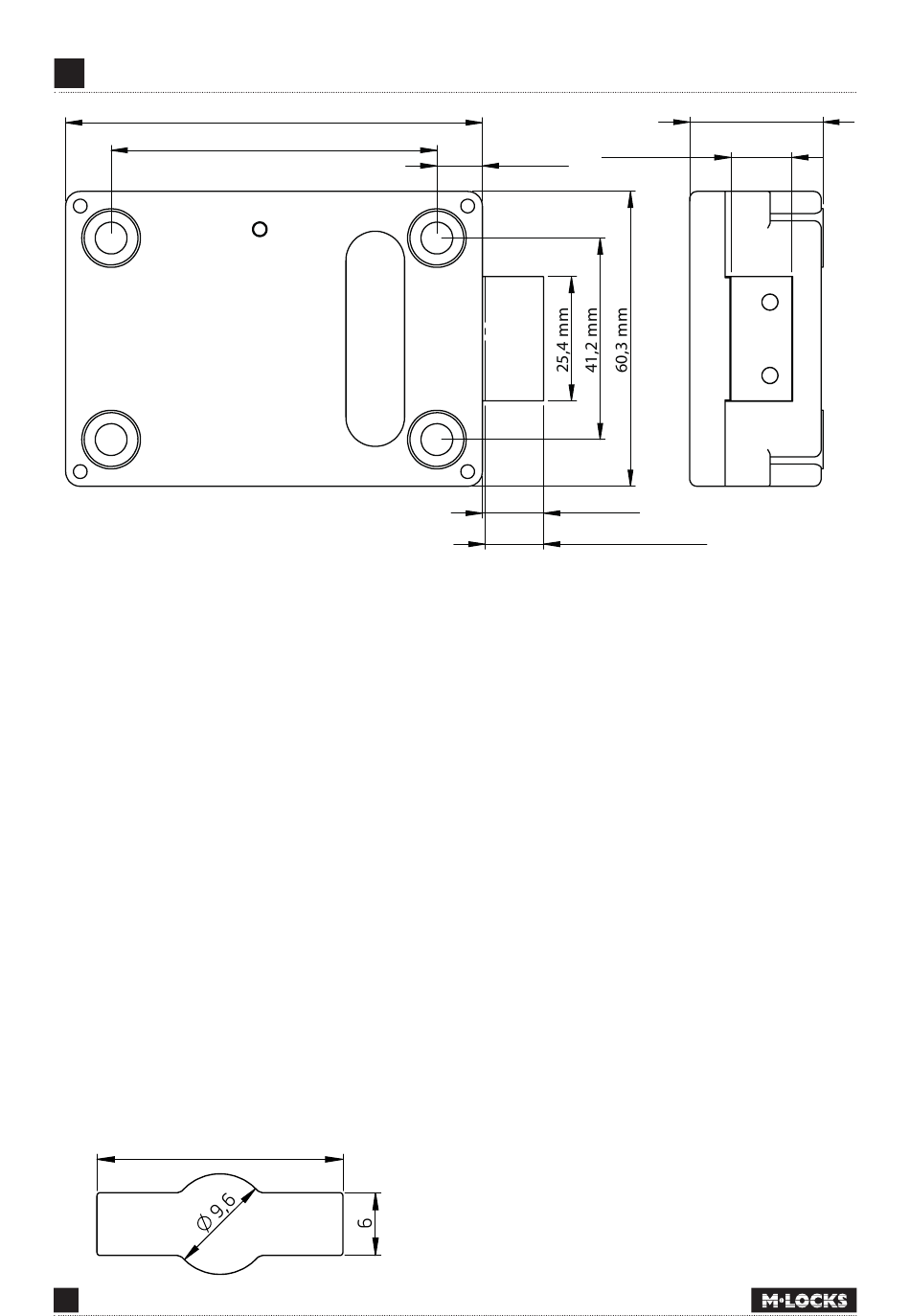

Ein Schloss ohne Bohrschutz darf nicht hinter einer vorhandenen Kabelführung/Öffnung montiert
werden. Die maximale Größe der Kabelführung/Öffnung darf höchstens einem Durchmesser (Ø) von
15 mm bzw. der Kontur der nachfolgend dargestellten Schlüsselführung entsprechen.
23,5
4
85,2 mm
66,7 mm
9,3 mm
12,5 mm
12 mm Riegelhub
2
26,75 mm
12,5 mm
1
F
E
D
