SOLARMODULE MONTIEREN

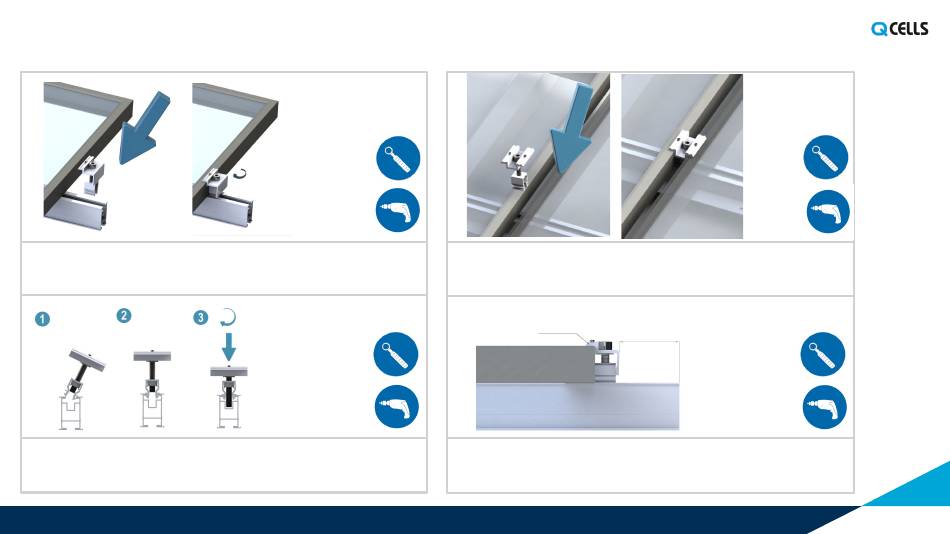

Beginnen Sie in der untersten Modulreihe, indem Sie das erste Solarmodul auf die
Trägerprofile auflegen und ausrichten. Platzieren Sie die Endklemme am Modulrahmen und
klicken Sie diese in das Trägerprofil ein. Wenn die Klemme in der richtigen Position ist,
ziehen Sie die Klemme an.
Klicken Sie die Klemmen wie abgebildet leicht schräg in das Trägerprofil und schieben Sie
die Klemme an den Modulrahmen heran. Wenn die Klemme und das zweite Modul in der
richtigen Position sind , ziehen Sie die Klemme an. Ziehen Sie die Schraube der
Mittelklemme mit einem Drehmoment von 15 Nm an.
14
Q.MOUNT INSTALLATIONSANLEITUNG Blechfalzklemme Horizontal/Vertikal
15 Nm
15 Nm
Klicken Sie die Mittelklemmen wie abgebildet leicht schräg in das Trägerprofil und schieben die
Endklemme an den Modulrahmen heran. Wenn die Klemme in der richtigen Position ist, ziehen Sie die
Klemme an. Ziehen Sie die Schraube der Mittelklemme mit einem Drehmoment von 15 Nm an.
Schieben Sie die nächsten Module wieder an die Mittelklemme heran.
Mittel-/Endklemme
min. 20 mm
Beachten: Die Mittel-/Endklemmen müssen mindestens 20 mm vom Ende der jeweiligen
Trägerprofile angebracht werden.
