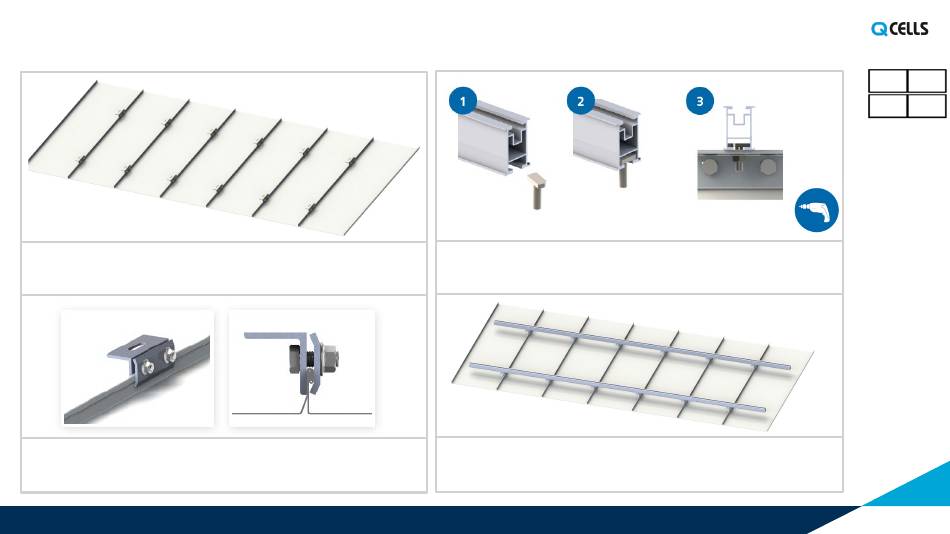

BLECHFALZKLEMMEN UND TRÄGERPROFILE BEFESTIGEN
• Positionen und Abstände der Blechfalz ausmessen und mit Schlagschnur markieren.
• Positionieren Sie die Blechfalzklemmen laut ROOFTOPPLANNER.
Blechfalzklemme auf den Doppelstehfalz aufsetzen, ausrichten und so weit wie möglich
nach oben schieben. Die Seitlichen Schrauben mit einem Drehmoment von 15 Nm
festziehen.
10
Q.MOUNT INSTALLATIONSANLEITUNG Blechfalzklemme Horizontal/Vertikal
• Hammerkopfschraube mit Hammerkopf in den unteren Profilkanal stecken und quer zum
Profilkanal verdrehen .
• Trägerprofil mit einer Sechskantmutter auf der Falzklemme mit einem Drehmoment von
15 Nm fixieren.
Beachte: Bei Mehrmaligem Lösen und Anziehen der Hammerkopfschraube auf die richtige
Ausrichtung des Hammerkopfes im Profilkanal achten. Diese wird durch einen Schlitz in der
Schraube angezeigt.
