Caratec Vision CAV191 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Caratec Vision CAV191
Inhaltszusammenfassung für Caratec Vision CAV191

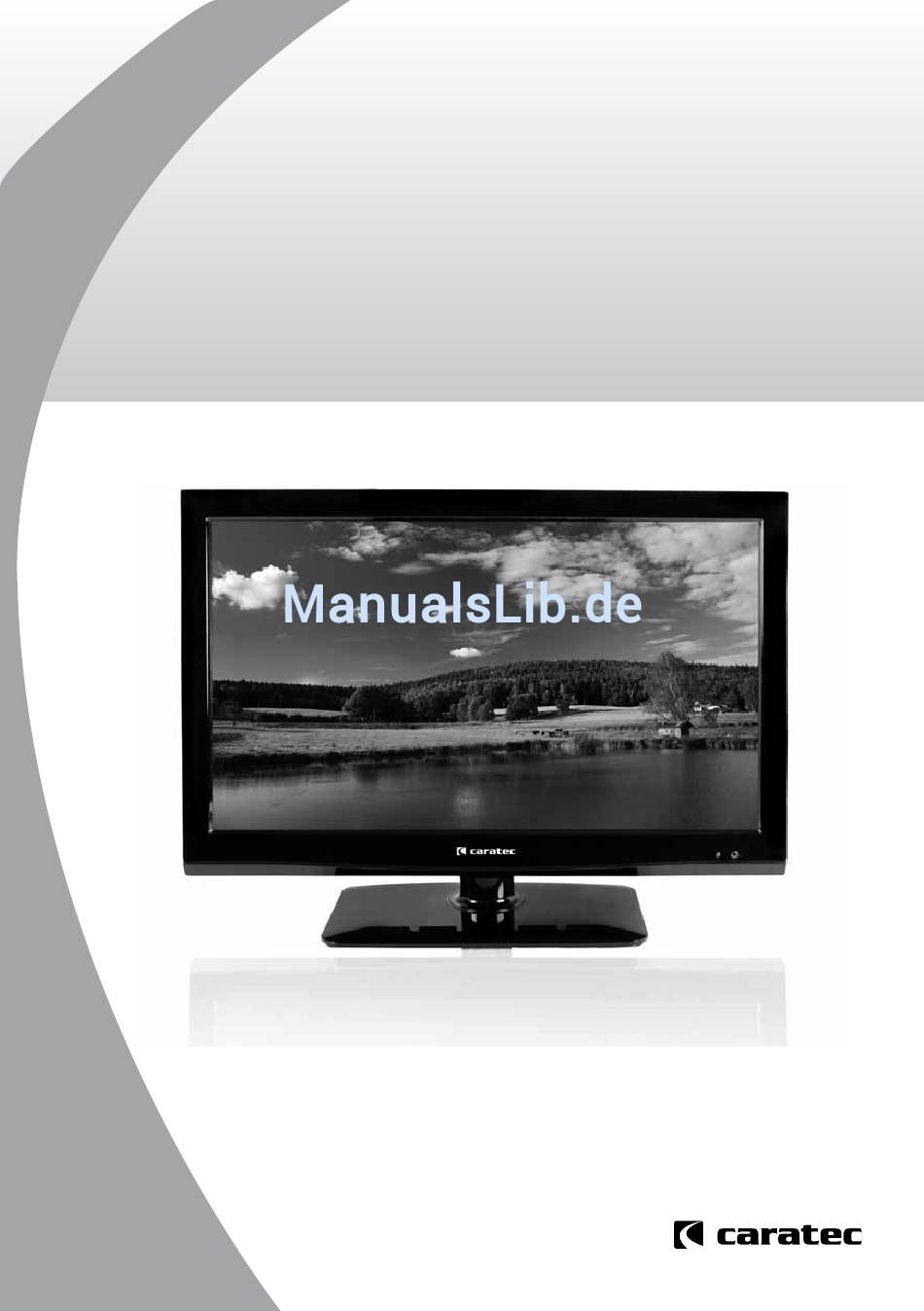

- Seite 1 Caratec Vision CAV191 CAV221 CAV241 Bedienungsanleitung User’s Manual Notice d‘utilisation...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Seite Allgemeine Hinweise ........................Lieferumfang ............................. Inbetriebnahme und Bedienung ....................... 3.1. Anschlüsse am Gerät ......................3.2. Bild- und Tonquellen ......................3.3. Die Bedienleiste am Gerät ..................... 3.4. Die Fernbedienung ........................ 3.5. Befestigung am VESA-Halter ....................Das Hauptmenü ..........................4.1. - Seite 3 Inhaltsverzeichnis Inhalt Seite Aufnahme des TV-Programms ......................9.1. Aufnahme des laufenden Programms ................Timer-Aufnahme einrichten ....................9.3. Timer-Aufnahme über das EPG-Menü ................9.4. Verwalten der eingerichteten Timer ..................9.5. Verwalten der aufgenommenen Sendungen ..............Fehlerbeseitigung ..........................Spezifikation ............................11.1 Pixelfehler ..........................
-
Seite 4: Allgemeine Hinweise
1. Allgemeine Hinweise Um unnötige Schäden von Ihrem Gerät abzuwenden, beachten Sie bei der Inbetriebnahme sowie Benutzung des Gerätes folgende Sicherheitshinweise: Herstellen der Stromversorgung Der Netzanschluss ist nur an eine 12V-Spannungsversorgung möglich, hierzu auch korrekte Polung beachten. Leitungslängen über 5 m ist ein Kabelquerschnitt von mind. 2 x 2,5 mm²... -
Seite 5: Lieferumfang
2. Lieferumfang Bitte stellen Sie sicher, dass folgende Teile im Lieferumfang enthalten sind. Fernbedienung, Anleitung 2 AAA-Batterien* Netzanschluss- TV-Gerät, 12V Netzteil* Standfuß* leitung* Anschlussleitung für Zigarettenanzünder* * optional, je nach Version... -
Seite 6: Inbetriebnahme Und Bedienung
3. Inbetriebnahme und Bedienung 3.1. Anschlüsse am Gerät Externe Geräte oder Quellen können auf der Rückseite des Gerätes angeschlossen werden. An den Antenneneingang können sowohl passive als auch aktive Antennen (mit integriertem Verstärker) angeschlossen werden. Anschluss Erklärung DC 12V IN Anschluss Netzkabel / Spannungsversorgung USB-Anschluss zum Wiedergeben von Medien-Daten (FAT32) HDMI... -
Seite 7: Bild- Und Tonquellen
3. Inbetriebnahme und Bedienung 3.2. Bild- und Tonquellen Auswählen einer anderen Quelle: Aktion Bedienleiste Fernbedienung Quellenauswahl öffnen SOURCE INPUT Quelle auswählen CH+ (hoch) (hoch) CH- (runter) (runter) Auswahl bestätigen VOL + (vor) Folgende Quellen werden von Ihrem Gerät unterstützt: Quelle CAV191LT CAV191LDT... -
Seite 8: Die Bedienleiste Am Gerät
3. Inbetriebnahme und Bedienung 3.3. Die Bedienleiste am Gerät Auf der rechten Seite des Fernsehers finden Sie eine Bedienleiste mit der Sie die wichtigsten Funktionen steuern können. PLAY/PAUSE: Disk abspielen / anhalten EJECT: Disk auswerfen POWER: Gerät ein- und ausschalten SOURCE: Quellenauswahl CH+: nächster Kanal, Navigation: ... - Seite 9 3. Inbetriebnahme und Bedienung Bezeichnung Erklärung Auf zuletzt gewählten Kanal schalten AUTO Automatische Bildanpassung im PC-Modus MUTE Stummschaltung Nur bei Geräten mit DVB-T / DVB-S Bezeichnung Erklärung FAV - Kanalwahl Favoriten runter Anzeigen der Favoritenliste HOLD Seitenwechsel im Teletext verhindern TEXT Teletext öffnen SIZE...
- Seite 10 3. Inbetriebnahme und Bedienung Bezeichnung Erklärung REPEAT Wiederholung Wiederholung selbst ausgewählter Szenen I Kapitel zurück Kapitel vor I Rückwärts Vorwärts D.DISP Information: Zeit, Kapitel, Restzeit GOTO Kapitelauswahl SUBTITLE Untertitel einstellen DVD SETUP Anzeige des DVD-Menüs Auswurf der DVD STANDBY AUTO MUTE...
-
Seite 11: Befestigung Am Vesa-Halter
3. Inbetriebnahme und Bedienung 3.5. Befestigung am VESA-Halter ACHTUNG: Bitte beachten Sie bei der Montage an einen VESA-Halter, dass die Schrauben (M4) max. 10 mm in das Gerät ragen dürfen. Um den Monitor an einem Halter zu befestigen, kann der Standfuß wie folgt abgenommen werden: Schaubild Vorgehensweise... -
Seite 12: Das Hauptmenü
4. Das Hauptmenü Um Ihr Gerät an Ihre Bedürfnisse anzupassen, können Sie über das Menü verschiedene Einstellungen vornehmen. Über die „LCD MENU“-Taste auf der Fernbedienung oder die „MENU“-Taste auf der Bedienleiste können Sie auf das Hauptmenü zugreifen. 4.1. Navigation im Menü Aktion Bedienleiste Fernbedienung... -
Seite 13: Die Ebene „Bild
4. Das Hauptmenü 4.3. Die Ebene „Bild“ Um Einstellungen in der Ebene „Bild“ vorzunehmen, gehen Sie wie folgt vor: 1. Rufen Sie das Menü über die „LCD MENU“-Taste auf. 2. Wählen Sie die Ebene „Bild“ aus. 3. Wechseln Sie in die Einstellungs-Maske der Ebene. Funktion Erklärung Bildmodus... -
Seite 14: Die Ebene „Zeit
4. Das Hauptmenü 4.5. Die Ebene „Zeit“ Um Einstellungen in der Ebene „Zeit“ vorzunehmen, gehen Sie wie folgt vor: 1. Rufen Sie das Menü über die „LCD MENU“-Taste auf. 2. Wählen Sie die Ebene „Zeit“ aus. 3. Wechseln Sie in die Einstellungs-Maske der Ebene. Funktion Erklärung Anzeige der automatisch eingestellten Uhrzeit. -
Seite 15: Die Ebene „Sperre
4. Das Hauptmenü 4.7. Die Ebene „Sperre“ Um Einstellungen in der Ebene „Sperre“ vorzunehmen, gehen Sie wie folgt vor: 1. Rufen Sie das Menü über die „LCD MENU“-Taste auf. 2. Wählen Sie die Ebene „Sperre“ aus. 3. Wechseln Sie in die Einstellungs-Maske der Ebene. Eingabe des eingestellten PIN-Codes notwendig. -
Seite 16: Das Dvd Menü
5. Das DVD-Menü Um den DVD-Spieler auf Ihre Bedürfnisse anzupassen, können Sie im DVD-Menü verschiedene Einstellungen vornehmen. Über die „DVD SETUP“-Taste auf der Fernbedienung können Sie auf das DVD-Menü zugreifen. 5.1. Navigation im Menü Aktion Vorgehensweise DVD-Menü aufrufen DVD Setup Voraussetzung: DVD als Quelle ausgewählt Ebene wählen ... -
Seite 17: Dolbydigital Einstellungen
5.4. DolbyDigital Einstellungen Funktion Erklärung Dolby Kompression einstellen, zur Reduzierung der Dynamik bei Dynamik leiser Umgebung. Differenz zwischen leisen und lauten Tönen wird angeglichen. 5.5. Präferenzen Auf dieses Menu kann nur bei ausgeworfener DVD zugegriffen werden. Eingabe des eingestellten Kennworts notwendig. Werkseitiges Kennwort: „123456“. Funktion Erklärung Farbsystem... -
Seite 18: Die Fernsehfunktionen
6. Die Fernsehfunktionen Hinweis: Je nach Standort kann der Suchlauf bis zu 20 min. dauern. Wird der Suchlauf abgebrochen, ist die Senderliste unvollständig oder sogar leer. Sie können die Senderliste jedoch auf den Auslieferungszustand zurücksetzen. 6.1. Fernsehen über Satellit (DVB-S) Anschluss Verbinden Sie die Satellitenantenne und das Gerät mit einem handelsüblichen Koaxialkabel am „DVB-S-Tuner“-Eingang. -
Seite 19: Fernsehen Über Eine Terrestrische Antenne (Dvb-T)
6. Die Fernsehfunktionen 6.2. Fernsehen über eine terrestrische Antenne (DVB-T) Anschluss Verbinden Sie Ihre terrestrische Antenne mit dem „TUNER“-Eingang auf der Rückseite. Sollten Sie eine passive Antenne (ohne eigene Stromversorgung) nutzen, schalten Sie im Hauptmenü in der Ebene Kanal die Option „5V Aktivantenne“ auf „ein“. Manuelle Sendersuche Um eine manuelle Sendersuche durchzuführen, gehen Sie wie folgt vor: 1. -
Seite 20: Time-Shift Funktion
6. Die Fernsehfunktionen 6.6. Time-Shift Funktion Mit der Time-Shift Funktion können Sie zeitversetzt Ihr TV-Programm genießen. Sie können es an einer beliebigen Stelle pausieren und nach Beenden der Zwischentätigkeit (z.B. telefonieren) weiterschauen. Die Aufnahmedauer hängt hierbei von der Größe des angeschlossenen USB-Mediums ab. -
Seite 21: Wiedergabe Einer Dvd
7. Wiedergabe einer DVD Zum Wiedergeben einer DVD legen Sie diese in das Laufwerk an der rechten Geräteseite ein. Achten Sie hierbei darauf, dass die DVD-Unterseite zu Ihnen zeigt. Führen Sie die DVD langsam ein, bis sie automatisch vom Laufwerk eingezogen wird. Bitte beachten Sie, dass das Ein- und Auswerfen der DVD nur möglich ist, wenn DVD als Quelle ausgewählt ist. -
Seite 22: Wiedergabe Von Medien (Usb)
8. Wiedergabe von Medien (USB) 8.1. Voraussetzungen Sie können die auf einem USB-Medium gespeicherten Daten abspielen bzw. Sendungen vom Fernseher aufnehmen. Zum Abspielen oder Aufnehmen von Media-Daten vergewissern Sie sich zunächst, dass Ihr Speichermedium folgende Eigenschaften erfüllt. Eigenschaft Formatierung FAT32 Max. -
Seite 23: Aufnahme Des Tv-Programms
9. Aufnahme des TV-Programms Zur Aufnahme des TV-Programms muss ein geeignetes USB-Medium auf der Geräterückseite angeschlossen sein (siehe 8.1). 9.1. Aufnahme des laufenden Programms Um das laufende Programm sofort aufzuzeichnen, gehen Sie wie folgt vor: 1. Wählen Sie eine Quelle aus und stellen Sie den gewünschten Sender ein. Drücken Sie die Aufnahme-Taste an Ihrer Fernbedienung. -
Seite 24: Fehlerbeseitigung
10. Fehlerbeseitigung Problem Lösung Keine Funktion Bitte stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist. Kein Bild Bitte stellen Sie sicher, dass die entsprechende Quelle (Input) ausgewählt ist. Bitte stellen Sie sicher, dass die entsprechende Quelle bzw. Antenne korrekt angeschlossen ist. Kein Ton Bitte überprüfen Sie die Lautstärke. -
Seite 25: Spezifikation
11. Spezifikation Technische Daten 19“ (47 cm) LED TV CAV191 22“ (55 cm) LED TV CAV221 Artikelnummer CAV191LT, CAV191LDT, CAV221LT, CAV221LDT, CAV191LTS, CAV191LDTS CAV221LTS, CAV221LDTS Bildformat 16:9 16:9 Auflösung 1366 x 768 1920 x 1080 (Full HD) Kontrastverhältnis 1000:1 1000:1 Helligkeit 250 cd/m²... - Seite 26 11. Spezifikation Technische Daten 24“ (61 cm) LED TV CAV241 Artikelnummer CAV241LT, CAV241LDT, CAV241LTS, CAV241LDTS Bildformat 16:9 Auflösung 1920 x 1080 (Full HD) Kontrastverhältnis 1000:1 Helligkeit 250 cd/m² Sichtwinkel (R/L/O/U) 85°/85°/80°/80° Lautsprecher 2 x 3 Watt Analog TV-Tuner DVB-T Tuner DVB-S2 Tuner Ja, bei CAV241LTS/LDTS DVD-Spieler...
-
Seite 27: Pixelfehler
Aufgrund dieser Unterschiede ist auch die jeweilig tolerierte Fehleranzahl der drei Fehlertypen zum Beispiel in Klasse II unterschiedlich. Während Fehlertypen 1 und 2 jeweils nur zweimal auftauchen dürfen, sind fünf defekte Sub-Pixel (Fehlertyp 3) erlaubt. Alle von Caratec GmbH angebotenen Flachbildschirme entsprechen der Klasse II, wenn nichts anderes angegeben ist. - Seite 80 Caratec GmbH Buschurweg 4 D-76870 Kandel +49 7275 913240 +49 7275 913274 www.caratec.de...
