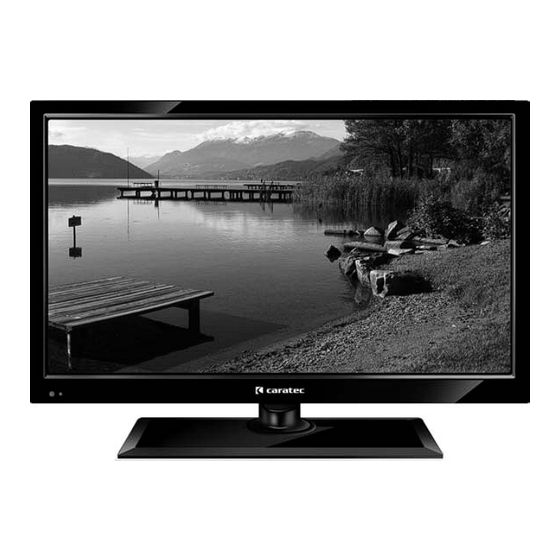

Caratec Vision CAV192LT Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

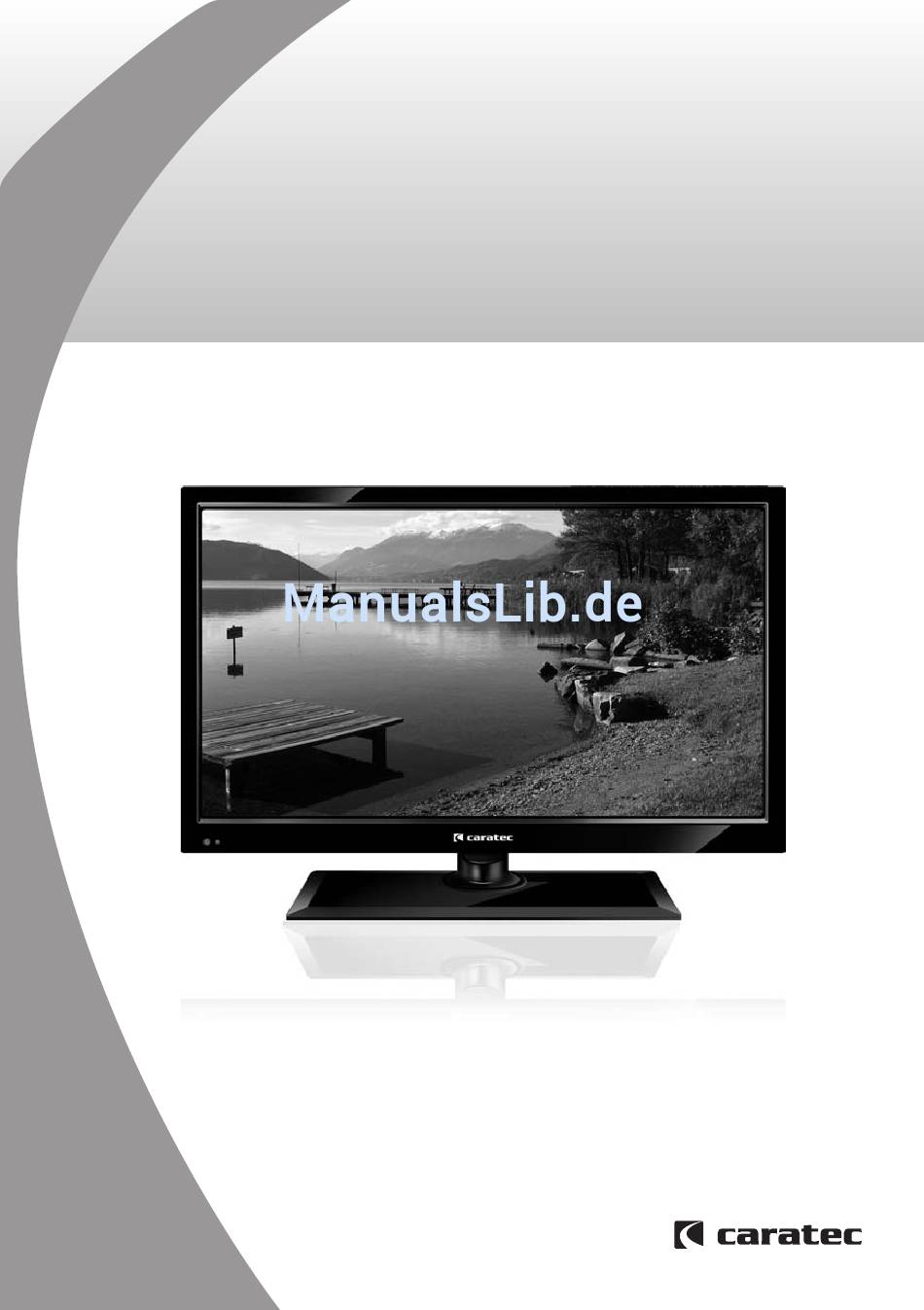

Caratec Vision
CAV192LT
Bedienungsanleitung
User's Manual
Notice d'utilisation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Caratec Vision CAV192LT

Inhaltszusammenfassung für Caratec Vision CAV192LT

  • Seite 1 Caratec Vision CAV192LT Bedienungsanleitung User’s Manual Notice d‘utilisation...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt Seite Allgemeine Hinweise ........................Lieferumfang ............................. Inbetriebnahme ..........................3.1. Anschlüsse ........................... 3.2. Herstellen der Stromversorgung ..................3.3. Befestigung am VESA-Halter ....................Hinweise zur Bedienung ........................4.1. Bedienleiste am Gerät ......................4.1.1. Tastenbelegung ...................... 4.2. Fernbedienung ........................4.2.1. Tastenbelegung ...................... Das Menü...
  • Seite 3 Inhaltsverzeichnis Inhalt Seite Beseitigung von Fehlern oder Störungen ..................Pixelfehler ............................Spezifikationen ..........................

  • Seite 4: Allgemeine Hinweise

    1. Allgemeine Hinweise Bei der Inbetriebnahme und Benutzung des Gerätes beachten Sie bitte folgende Punkte: Montage an Wandhalter Vergewissern Sie sich, dass die Montageschrauben nicht zu lang sind. Die Schrauben dürfen max. 8 mm in das Gerät ragen. Gerät reinigen Vor dem Reinigen Netzanschluss trennen.

  • Seite 5: Lieferumfang

    2. Lieferumfang Bitte stellen Sie sicher, dass folgende Teile im Lieferumfang enthalten sind. Fernbedienung Anleitung Netzanschluss- TV-Gerät Netzteil* mit Standfuß* leitung* Anschlussleitung für Zigarettenanzünder* * optional, je nach Version...

  • Seite 6: Inbetriebnahme

    Verstärker) angeschlossen werden. 3.2. Herstellen der Stromversorgung Um Ihren Caratec Fernseher mit Spannung zu versorgen, haben Sie folgende Möglichkeiten: 1. Anschluss an das Bordnetz des Fahrzeuges (12-24VDC). Bei Leitungslängen über 5 m ist ein Kabelquerschnitt von min. 2 x 2,5 mm² zu verwenden.

  • Seite 7: Befestigung Am Vesa-Halter

    3. Inbetriebnahme 3.3. Befestigung am VESA-Halter Um den Monitor an einem Halter zu befestigen, kann der Standfuß wie folgt abgenommen werden: Schaubild Vorgehensweise Legen Sie das Gerät vorsichtig auf eine ebene Fläche. Um zu verhindern, dass der LED- Bildschirm verkratzt, legen Sie ein sauberes, weiches Tuch unter.

  • Seite 8: Hinweise Zur Bedienung

    4. Hinweise zur Bedienung 4.1. Bedienleiste am Gerät Auf der Oberseite des Fernsehers finden Sie eine Bedienleiste. Alle wichtigen Funktionen, wie zum Beispiel das Ein- und Ausschalten, können über diese Tasten gesteuert werden. 4.1.1. Tastenbelegung TV/AV: Quellenauswahl MENU: Menü anzeigen TV/AV MENU VOL-...
  • Seite 9 4. Hinweise zur Bedienung nur bei Geräten mit DVB-T (DTV) 15. Kanalwahl Favoriten: FAV- STANDBY AUTO MUTE 16. Anzeige Favoriten Menü 17. Teletextseite anhalten, Seitenwechsel verhindern 18. Teletext 19. Teletextseite vergrößern 20. Zur Teletext-Startseite zurückkehren 21. nicht belegt 22. Anzeige Media-Menü -/-- 23.

  • Seite 10: Das Menü

    5. Das Menü Um Ihr Gerät an Ihre Bedürfnisse anzupassen, können Sie über das Menü verschiedene Einstellungen vornehmen. Auf das Menü können Sie über die Fernbedienung oder die Bedienleiste am Gerät zugreifen. Das Menü besteht aus den folgenden sechs Ebenen: - Sender / Kanal, - Bild, - Ton,...

  • Seite 11: Navigation Im Menü

    5. Das Menü 5.1. Navigation im Menü Aktion Bedienleiste Fernbedienung LED-Menü aufrufen MENU Menu Ebene wählen VOL+ (vor)  (vor) VOL- (zurück)  (zurück) In die Einstellungs-Maske einer Ebene wechseln CH- (runter)  (runter) Die Einstellungs-Maske einer Ebene verlassen MENU Menu Innerhalb der Einstellungs-Maske navigieren CH+ (hoch)

  • Seite 12: Die Informationsleiste

    6. Die Informationsleiste Erklärung Bildschirmansicht Beim Wechsel eines Senders wird eine Infor- mationsleiste eingeblendet. Diese zeigt Ihnen zum Beispiel den Titel der aktuellen Sendung und die Sendezeit an. Die Informationsleiste können Sie auch manuell durch Drücken „Display“-Taste Ihrer Fernbedienung aufrufen.

  • Seite 13: Sendersuchlauf

    7. Sendersuchlauf Erklärung Bildschirmansicht Der Sendersuchlauf kann ganz einfach im Menü „Sender“ bzw. „Kanal“ durchgeführt werden: Zum Starten des automatischen Sendersuchlaufes wählen Menüpunkt „Automatische Abstimmung“ bzw. „Sendersuche“ aus. Den manuellen Sendersuchlauf können Sie über den Menüpunkt „Manuelle Abstimmung“ bzw. „Manuelle Sendersuche“ starten.

  • Seite 14: Quellen

    8. Quellen Folgende Quellen werden von Ihrem Gerät unterstützt: Quelle CAV192LT CAV192LDT CAV222LT CAV222LDT CAV242LT CAV242LDT ATV (analoges Fernsehen) DTV (DVB-T) Media Component Scart HDMI 8.1. Auswählen einer Quelle Aktion Bedienleiste Fernbedienung Quellenauswahl öffnen TV/AV INPUT Quelle auswählen CH+ (hoch) ...

  • Seite 15: Grundeinstellungen

    9. Grundeinstellungen Das Menü besteht aus den folgenden sechs Ebenen: - Sender/ Kanal, - Bild, - Ton, - Uhrzeit / Zeit, - Schutz / Sperre, - Einrichten / Funktionen. Um Einstellungen vorzunehmen, rufen sie das Menü auf und wählen Sie die entsprechende Ebene aus.

  • Seite 16: Die Ebene „Bild

    9. Grundeinstellungen 9.2. Die Ebene „Bild“ Um Einstellungen in der Ebene „Bild“ vorzunehmen, gehen Sie wie folgt vor: 1. Rufen Sie das Menü auf. 2. Wählen Sie die Ebene „Bild“ aus. 3. Wechseln Sie in die Einstellungs-Maske der Ebene. Funktion Erklärung Bildmodus Auswahl verschiedener Bildmodi.

  • Seite 17: Die Ebene „Ton

    9. Grundeinstellungen 9.3. Die Ebene „Ton“ Um Einstellungen in der Ebene „Ton“ vorzunehmen, gehen Sie wie folgt vor: 1. Rufen Sie das Menü auf. 2. Wählen Sie die Ebene „Ton“ aus. 3. Wechseln Sie in die Einstellungs-Maske der Ebene. Funktion Erklärung Soundmodus Auswahl verschiedener Soundeffekte.

  • Seite 18: Die Ebene „Uhrzeit " / „Zeit

    9. Grundeinstellungen 9.4. Die Ebene „Uhrzeit“ Um Einstellungen in der Ebene „Uhrzeit“ vorzunehmen, gehen Sie wie folgt vor: 1. Rufen Sie das Menü auf. 2. Wählen Sie die Ebene „Uhrzeit“ aus. 3. Wechseln Sie in die Einstellungs-Maske der Ebene. Funktion Erklärung Anzeige der Uhrzeit.

  • Seite 19: Die Ebene „Schutz" / „Sperre

    9. Grundeinstellungen 9.5. Die Ebene „Schutz“ Um Einstellungen in der Ebene „Schutz“ vorzunehmen, gehen Sie wie folgt vor: 1. Rufen Sie das Menü auf. 2. Wählen Sie die Ebene „Schutz“ aus. 3. Wechseln Sie in die Einstellungs-Maske der Ebene. Funktion Erklärung System sperren bestimmte...

  • Seite 20: Die Ebene „Einrichten" / „Funktionen

    9. Grundeinstellungen 9.6. Die Ebene „Einrichten“ Um Einstellungen in der Ebene „Einrichten“ vorzunehmen, gehen Sie wie folgt vor: 1. Rufen Sie das Menü auf. 2. Wählen Sie die Ebene „Einrichten“ aus. 3. Wechseln Sie in die Einstellungs-Maske der Ebene. Funktion Erklärung OSD-Sprache Menüsprache festlegen.

  • Seite 21: Abspielen Und Aufnehmen Von Dateien

    10. Abspielen und Aufnehmen von Dateien Bei Geräten mit USB-Schnittstelle können die auf dem Medium gespeicherten Daten abgespielt bzw. Daten vom Fernseher auf ein Medium gespeichert werden. Zum Abspielen oder Aufnehmen von Media-Daten vergewissen Sie sich zunächst, dass das Medium in den entsprechenden Steckplatz eingesteckt ist. Bitte beachten Sie, dass nur Medien mit einer maximalen Speichergröße bis zu 1 TB unterstützt werden.

  • Seite 22: Timer-Aufnahme

    10. Abspielen und Aufnehmen von Dateien 10.2.2. Timer-Aufnahme Um eine Timer-Aufnahme zu programmieren, gehen Sie wie folgt vor: Vorgehensweise Bildschirmansicht Wählen Sie die gewünschte als Quelle aus. Drücken EPG-Taste Ihrer Fernbedienung wählen gewünschten Sender aus. Drücken anschließend rote-Taste Ihrer Fernbedienung gewünschten Einstellungen für...

  • Seite 23: Epg-Menü

    11. EPG-Menü Das EPG-Menü (Electronic Program Guide) ist ein elektronischer Programmführer über den Informationen zum Hörfunk- und TV-Programm interaktiv abgerufen werden können. Über das EPG-Menü können z.B. auch timergesteuerte Aufnahmen programmiert werden. 11.1. Navigation im EPG-Menü Hinweise zur Navigation im EPG-Menü entnehmen Sie bitte dem Bildschirm. 11.2.

  • Seite 24: Timer-Aufnahmen Verwalten

    11. EPG-Menü Zum vorzeitigen Abbrechen einer Aufnahme drücken Sie die Stop-Taste an Ihrer Fern- bedienung. Um die gespeicherten Filmdaten aufzurufen, gehen Sie wie in Punkt 10.3. beschrieben vor. 11.3. Timer-Aufnahmen verwalten Um die programmierten Timer-Aufnahmen zu verwalten, gehen Sie bitte wie folgt vor: Vorgehensweise Bildschirmansicht Drücken Sie die EPG-Taste an Ihrer Fern-...

  • Seite 25: Beseitigung Von Fehlern Oder Störungen

    12. Beseitigung von Fehlern oder Störungen Problem Lösung Keine Funktion Bitte stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist. Kein Bild Bitte stellen Sie sicher, dass die entsprechende Quelle (Input) ausgewählt ist. Bitte stellen Sie sicher, dass die entsprechende Quelle bzw. Antenne korrekt angeschlossen ist.

  • Seite 26: Pixelfehler

    13. Pixelfehler Alle von Caratec GmbH angebotenen Flachbildschirme entsprechen der Klasse 0, sofern anders angegeben. Die Pixelfehler treten bei Flachbildschirmen technologie- und produktionsbedingt auf. Ein 22“ Display mit einer Auflösung von 1920 x 1080 Punkten besteht beispielsweise aus über 2 Millionen einzelnen und von winzigen Transistoren angesteuerten Bildschirmzellen. Bei einer solch gigantischen Anzahl ist es möglich, dass trotz höchster Qualitätsstandards eine oder...

  • Seite 27: Spezifikation

    14. Spezifikation Technische Daten 19“ (47 cm) LED TV CAV192 Artikelnummer CAV192LT Auflösung (in Pixel) 1366 x 768 px Bildformat 16:9 Kontrastverhältnis 1000:1 Helligkeit 250 cd/m² Sichtwinkel (R/L/O/U) 85°/85°/80°/80° Lautsprecher 2 x 3 Watt Analog TV-Tuner DVB-T Tuner HDMI Scart Component (Y,Pb,Pr) Ja, über 3,5 mm Klinke (optional) Composite (FBAS)
  • Seite 28 Table of Contents Content page General Information .......................... Scope of supply ..........................Initial start-up ............................ 3.1. Ports ............................. 3.2. Establishing the power supply ..................... 3.3. Fastening on the VESA bracket ..................Information regarding the operation ....................4.1. Appliance control panel ....................... 4.1.1.
  • Seite 29 Table of Contents Content page Removal of errors or faults ....................... Pixel defect ............................Specification ............................

  • Seite 30: General Information

    1. General Information During the initial start-up and use of this appliance, please observe the following points: Establishing the power supply Connection is only possible to a 12V power supply, observe correct polarity. Mounting to a wall bracket Ensure that the mounting screws are not too long. The screws must not protrude into the appliance by more than 8 mm.

  • Seite 31: Scope Of Supply

    2. Scope of supply Please, ensure that the following parts are included in the scope of supply. Remote control Manual Power supply TV set Power supply unit* with foot* connection cable* Power supply unit Connection cable for cigarette lighter* * optional, depending on version...

  • Seite 32: Initial Start-Up

    3.2. Establishing the power supply You have the following possibilities of supplying your Caratec TV set with power: 1. Connecting the set to the vehicle’s on-board power supply (12-24VDC). If you use a cable which is longer than 5 m, you must use a cable with a cross section of at least 2 x 2.5 mm².

  • Seite 33: Fastening On The Vesa Bracket

    3. Initial start-up 3.3. Fastening on the VESA bracket For fastening the monitor on a bracket, the foot can be removed as follows: Diagram Procedure Place the appliance cautiously onto an even surface. If necessary, put a soft and clean cloth underneath to prevent the LED screen from becoming scratched.

  • Seite 34: Information Regarding The Operation

    4. Information regarding the operation 4.1. Appliance control panel At the top of the TV set there is a control panel. With these buttons all important functions can be controlled, such as e.g. switching the appliance on and off. 4.1.1. Assignment of the buttons TV/AV MENU VOL-...
  • Seite 35 4. Information regarding the operation Only for appliances with DVB-T (DTV) / DVB-S 15. Channel selection, favourites: FAV- STANDBY AUTO MUTE 16. Display favourites menu 17. Stop teletext page, prevent page change 18. Teletext 19. Magnification of teletext page 20. Back to teletext front page 21.

  • Seite 36: The Menu

    5. The menu For matching the appliance to your demands, you are able to carry out several settings via the menu. The menu can be accessed using the remote control or the appliance control panel. The menu consists of the following six levels: - Channel - Picture - Sound...

  • Seite 37: Navigating The Menu

    5. The menu 5.1. Navigating the menu Action Control panel Remote control LED menu call-up MENU Menu Select level VOL+ (forward)  (forward) VOL+ (back)  (back) Changing to the set-up mask of a level CH- (down)  (down) Exiting the setting mask of a level MENU Menu Navigating within the set-up mask...

  • Seite 38: The Information Bar

    6. The information bar Explanation Screen display When changing a station, an information bar is displayed. It shows you for example the title of the current programme and the air time. You can also call up the information bar by pressing the “Display”...

  • Seite 39: Station Search

    7. Station search Explanation Screen display The station search can be easily carried out in menu „Station“ or „Channel“. For starting the automatic station search, select menu point „Automatic set-up“ or „Station search“. You can start the manual station search in menu point „Manual tune-in“...

  • Seite 40: Sources

    8. Sources Your appliance supports the following sources: Source CAV192LT CAV192LDT CAV222LT CAV222LDT CAV242LT CAV242LDT DTV / DVB-T Media / USB Component Scart HDMI 8.1. Selecting a source Action Control panel Remote control Open source selection TV/AV INPUT Select source CH+ (up) ...

  • Seite 41: Basic Settings

    9. Basic settings The menu consists of the following six levels: - Station / Channel - Picture - Sound - Time - Lock - Setup / Option For carrying out settings, call up the menu and select the respective level. 9.1.

  • Seite 42: The Level „Image

    9. Basic settings 9.2. The level „Picture“ For carrying out settings in the level „Image“ proceed as follows: 1. Call up the menu. 2. Select level „Image“. 3. Change to the set-up mask of the level. Function Explanation Picture Mode Selection of different picture modes.

  • Seite 43: The Level „Sound

    9. Basic settings 9.3. The level „Sound“ For carrying out settings in the level „Sound“ proceed as follows: 1. Call up the menu. 2. Select level „Sound“. 3. Change to the set-up mask of the level. Function Explanation Sound Mode Selection of different sound effects.

  • Seite 44: The Level „Hour" / „Time

    9. Basic settings 9.4. The level „Time“ For carrying out settings in level „Time“ proceed as follows: 1. Call up the menu. 2. Select level „Time“. 3. Change to the set-up mask of the level. Function Explanation Clock Indication of the hour. The hour is automatically set by the system.

  • Seite 45: The Level „Protection" / „Lock

    9. Basic settings 9.5. The level „Lock“ For carrying out settings in level „Lock“ proceed as follows: 1. Call up the menu. 2. Select level „Lock“. 3. Change to the set-up mask of the level. Function Explanation Lock System For activation and set-up of defined protective functions it is required to enter a password („0000“).

  • Seite 46: The Level „Setup" / „Functions

    9. Basic settings 9.6. The level „Setup“ For carrying out settings in level „Setup“ proceed as follows: 1. Call up the menu. 2. Select level „Setup“. 3. Change to the set-up mask of the level. Function Explanation OSD Language Defining the menu language. Reset Reset appliance to factory settings.

  • Seite 47: Playing And Recording Of Files

    10. Playing and recording of files If the appliance has an USB interface, play-back of the data saved on the media, or data saved from the TV to a medium is possible. For playing or recording media data, first ensure that the medium is plugged into the correct slot.

  • Seite 48: Timer-Controlled Recording

    10. Playing and recording of files 10.2.2. Timer-controlled recording For programming a timer-controlled recording, please proceed as follows: Procedure Screen display Select the desired source. Press the EPG button on your remote control and select the desired station. Thereafter press the red button on your remote control for setting the desired preferences for the timer recording: - Start time Date, hour...

  • Seite 49: Epg Menu

    11. EPG menu The EPG menu is an electronic programme guide, which can be used for the interactive call-up of radio and TV programme information. Via the EPG menu it is also possible to programme e.g. time-controlled recordings. 12.1. Navigating through the EPG menu For information regarding navigation through the EPG menu, please refer to the on-screen display.

  • Seite 50: Management Of Timer-Controlled Recordings

    11. EPG menu For premature termination of a recording, press the Stop button on your remote control. To call-up the saved film data, proceed as described in point 10.3. 12.3. Management of timer-controlled recordings For the administration of timer-controlled recordings, please proceed as follows: Procedure Screen display Press the EPG button on your remote control.
  • Seite 51 12. Removal of errors or faults Problem Solution No function Please ensure that the power cable is correctly connected. No image Please ensure that the according source (Input) is selected. Please ensure that the according source or antenna is correctly connected. No sound Please check the volume.

  • Seite 52: Pixel Defect

    13. Pixel defect Unless indicated to the contrary, all the flat screens supplied by Caratec GmbH comply with Class 0. In case of flat screens pixel defects occur related to technology and production. A 22“ display with a resolution of 1920 x 1080 pixels e.g. consists of more than 2 million individual screen cells controlled by tiny transistors.
  • Seite 53 14. Specification Technical data 19“ (47 cm) LED TV CAV192 Item number CAV192LT Resolution (Pixel) 1366 x 768 px Image format 16:9 Contrast ratio 1000:1 Brightness 250 cd/m² Viewing angle (R/L/A/B) 85°/85°/80°/80° Loudspeaker 2 x 3 Watt Analog TV Tuner DVB-T Tuner HDMI Scart...
  • Seite 54 Table des matières Table des matières page Recommandations générales ......................Fourniture ............................Mise en service ..........................3.1. Connexions ........................... 3.2. Etablir l’alimentation électrique .................... 3.3. Fixation au support VESA ....................Recommandations d‘utilisation ....................... 4.1. Panneau de commande à l‘appareil ..................4.1.1.
  • Seite 55 Table des matières Table des matières page Elimination des défauts ou dysfonctionnements ................Défaut de Pixel ..........................Spécification ............................

  • Seite 56: Recommandations Générales

    1. Recommandations générales Observer les consignes suivantes lors de la mise en service et de l‘utilisation de l‘appareil: Branchement branchement l'appareil n'est possible qu‘avec alimentation Volt. Vérifier également polarité branchement. Montage au support mural S'assurer que les vis de montage ne sont pas trop longues. Les vis ne doivent pas pénétrer plus de 8 mm dans l'appareil.

  • Seite 57: Fourniture

    2. Fourniture Vérifier, si les pièces mentionnées ci-dessous font partie de la livraison. Télécommande Notice Câble d‘alimentation* Téléviseur Bloc d‘alimentation* avec socle* Câble de branchement pour allume-cigarette* * En option selon la version...

  • Seite 58: Mise En Service

    3.2. Etablir l’alimentation électrique Vous avez les possibilités suivantes pour assurer l’alimentation électrique de votre téléviseur Caratec : 1. Branchement au réseau électrique du véhicule (12-24 VCC). Pour les câbles d’une longueur supérieure à 5 m, la section de câble doit être au min. de 2 x 2,5 mm².

  • Seite 59: Fixation Au Support Vesa

    3. Mise en service 3.3. Fixation au support VESA Le socle peut être retiré de la manière suivante pour fixer le moniteur à un support VESA: Schéma Procédure Poser l‘appareil avec précaution sur une surface plane. Le cas échéant, étaler un chiffon propre et doux à...

  • Seite 60: Recommandations D'utilisation

    4. Recommandations d‘utilisation 4.1. Panneau de commande à l‘appareil Le panneau de commande se trouve sur la partie supérieure du téléviseur. Les touches du panneau servent à exécuter les fonctions principales telles que la mise en marche et l‘arrêt de l‘appareil. 4.1.1.
  • Seite 61 4. Recommandations d‘utilisation Uniquement pour appareils avec DVB-T (DTV) / DVB-S STANDBY AUTO MUTE 15. Favoris sélection des canaux: FAV- 16. Affichage menu des favoris 17. Blocage de la page télétexte et du défilement des pages 18. Télétexte 19. Agrandissement de la page télétexte 20.

  • Seite 62: Menu

    5. Menu Le menu dispose d‘une série de réglages pour permettre l‘adaptation de l‘appareil aux besoins personnels. Le menu est accessible au moyen de la télécommande ou par la barre d‘utilisation à l‘appareil. Le menu se compose des six niveaux suivants : - Canal / chaines - Image - Son...

  • Seite 63: Navigation À Travers Le Menu

    5. Menu 5.1. Navigation à travers le menu Action Barre d‘utilisation Télécommande Ouverture du menu LED MENU Menu Sélection du niveau VOL+ (suivant)  (suivant) VOL- (retour)  (retour) Accès à l‘écran de réglage d‘un niveau CH- (vers le bas) ...

  • Seite 64: Barre Des Informations

    6. Barre des informations Explication Affichage sur l‘écran Lors changement chaîne, barre d‘informations sur le titre de l‘émission regardér ou la tranche horaire sera affichée. Cette barre d‘informations peut également être affichée manuellement par pression sur la touche „Display“ de la télécommande.

  • Seite 65: Recherche Des Programmes

    7. Recherche des programmes Explication Affichage sur l‘écran La recherche des programmes s‘effectue tout simplement dans le menu „Programme“ ou „Canal“ de la manière suivante: Sélectionner la fonction „Affinage automatique“ ou „Recherche de programmes“ pour démarrer la recherche automatique. La recherche manuelle est démarrée avec la fonction „Affinage manuel“...

  • Seite 66: Sources

    8. Sources Les sources suivantes sont supportées par l‘appareil: Source CAV192LT CAV192LDT CAV222LT CAV222LDT CAV242LT CAV242LDT DTV / DVB-T Media / USB Component Scart HDMI 8.1. Sélection d‘une source Action Barre d‘utilisation Télécommande Ouverture de la sélection des sources TV/AV INPUT Sélection de la source CH+ (vers le haut)

  • Seite 67: Réglages

    9. Réglages Le menu se compose des six niveaux suivants: - Canal / chaines - Image - Son - Temps / horaire - Verrouillage / verrou - Configuration / options Pour procéder à un réglage, ouvrir le menu et sélectionner le niveau correspondant. 9.1.

  • Seite 68: Niveau „Image

    9. Réglages 9.2. Niveau „Image“ Procéder de la manière suivante pour effectuer des réglages dans le niveau „Image“: 1. Ouvrir le menu. 2. Sélectionner le niveau „Image“. 3. Ouvrir l‘écran de réglage du niveau désiré. Fonction Explication Mode image Sélection de divers modes Image. Sélectionner la fonction „Personnel“...

  • Seite 69: Niveau „Son

    9. Réglages 9.3. Niveau „Son“ Procéder de la manière suivante pour effectuer des réglages dans le niveau „Son“: 1. Ouvrir le menu. 2. Sélectionner le niveau „Son“. 3. Ouvrir l‘écran de réglage du niveau désiré. Fonction Explication Mode audio Sélection de divers effets sonores. Sélectionner la fonction „Personnel“...

  • Seite 70: Niveau „Heure

    9. Réglages 9.4. Niveau „Heure“ Procéder de la manière suivante pour effectuer des réglages dans le niveau „Heure“: 1. Ouvrir le menu. 2. Sélectionner le niveau „Heure“. 3. Ouvrir l‘écran de réglage du niveau désiré. Fonction Explication Horloge Affichage de l‘heure. L‘heure est automatiquement réglée par le système.

  • Seite 71: Niveau „Protection" / „Verrou

    9. Réglages 9.5. Niveau „Verrouillage“ Procéder de la manière suivante pour effectuer des réglages dans le niveau „Verrouillage“: 1. Ouvrir le menu. 2. Sélectionner le niveau „Verrouillage“. 3. Ouvrir l‘écran de réglage du niveau désiré Fonction Explication Verouiller système Un mot de passe („0000“) est nécessaire pour activer et installer certaines fonctions de protection.

  • Seite 72: Niveau „Installation" / „Fonctions

    9. Réglages 9.6. Niveau „Configuration“ Procéder de la manière suivante pour effectuer des réglages dans le niveau „Configuration“: 1. Ouvrir le menu. 2. Sélectionner le niveau „Configuration“. 3. Ouvrir l‘écran de réglage du niveau désiré. Fonction Explication Langue OSD Réglage de la langue des menus. Restaurer les paramètres d‘usine Restauration des réglages par défaut.

  • Seite 73: Lecture Et Enregistrement De Fichiers

    10. Lecture et enregistrement de fichiers Le port USB équipant certains appareils permet la lecture des données mémorisées sur un médium externe ou de sauvegarder des données du téléviseur sur un médium externe. S‘assurer tout d‘abord que le médium est branché au port correspondant avant de procéder à...

  • Seite 74: Enregistrement Programmé

    10. Lecture et enregistrement de fichiers 10.2.2. Enregistrement programmé Procéder de la manière suivante pour effectuer un enregistrement programmé: Procédure Affichage sur l‘écran Sélectionner la source désirée. Appuyer touche „EPG“ télécommande sélectionner chaîne désirée. Appuyer ensuite touche rouge de la télécommande pour effectuer les réglages nécessaires à...

  • Seite 75: Menu Epg

    11. Menu EPG Le menu EPG (Electronic Program Guide) est un guide de programme électronique permettante de lire de manière interactive les informations sur les programmes radio et télévisés. Ce menu permet également d‘effectuer des enregistrements programmés. 11.1. Navigation à travers le menu EPG Suivre les recommandations indiquées sur l‘écran pour naviguer dans le menu EPG.

  • Seite 76: Gestion Des Enregistrements Programmés

    11. Menu EPG Appuyer sur la touche „Stop“ de la télécommande pour interrompre prématurément l‘enregistrement. Procéder tel que décrit dans le paragraphe 10.3 pour afficher les données du film mémorisées. 11.3. Gestion des enregistrements programmés Procéder de la manière suivante pour gérer les enregistrements programmés: Procédure Affichage sur l‘écran Appuyer...

  • Seite 77: Elimination Des Défauts Ou Dysfonctionnements

    12. Elimination des défauts ou dysfonctionnements Problème Solution L‘appareil ne s‘allume pas S‘assurer que le câble du secteur a été branché. Pas d‘image S‘assurer que la source correspondante (Input) á été sélectionnée. S‘assurer que la source correspondante ou l‘antenne est correctement branchée.

  • Seite 78: Défaut De Pixel

    13. Défaut de Pixel Tous les écrans plats proposés par Caratec GmbH correspondent à la classe 0 s’il n’y a pas d’autre indication. Les défauts de Pixel qui se manifestent sur les écrans plats sont conditionnées par les technologies et par la production. Un écran de 22 pouces avec une résolution de 1902 x 1080 points se compos de plus de 2 millions de cellules commandées par des transistors...
  • Seite 79 14. Spécification Données techniques 19“ (47 cm) LED TV CAV192 Numéro de référence CAV192LT Résolution (Pixel) 1366 x 768 px Format de l‘image 16:9 Rapport du contraste 1000:1 Luminosité 250 cd/m² Angle de visualisation (G/D/H/B) 85°/85°/80°/80° Haut-parleurs 2 x 3 Watt Tuner TV analogique Tuner DVB-T HDMI...
  • Seite 80 Caratec GmbH Buschurweg 4 D-76870 Kandel +49 7275 913240 +49 7275 913274 www.caratec.de...
