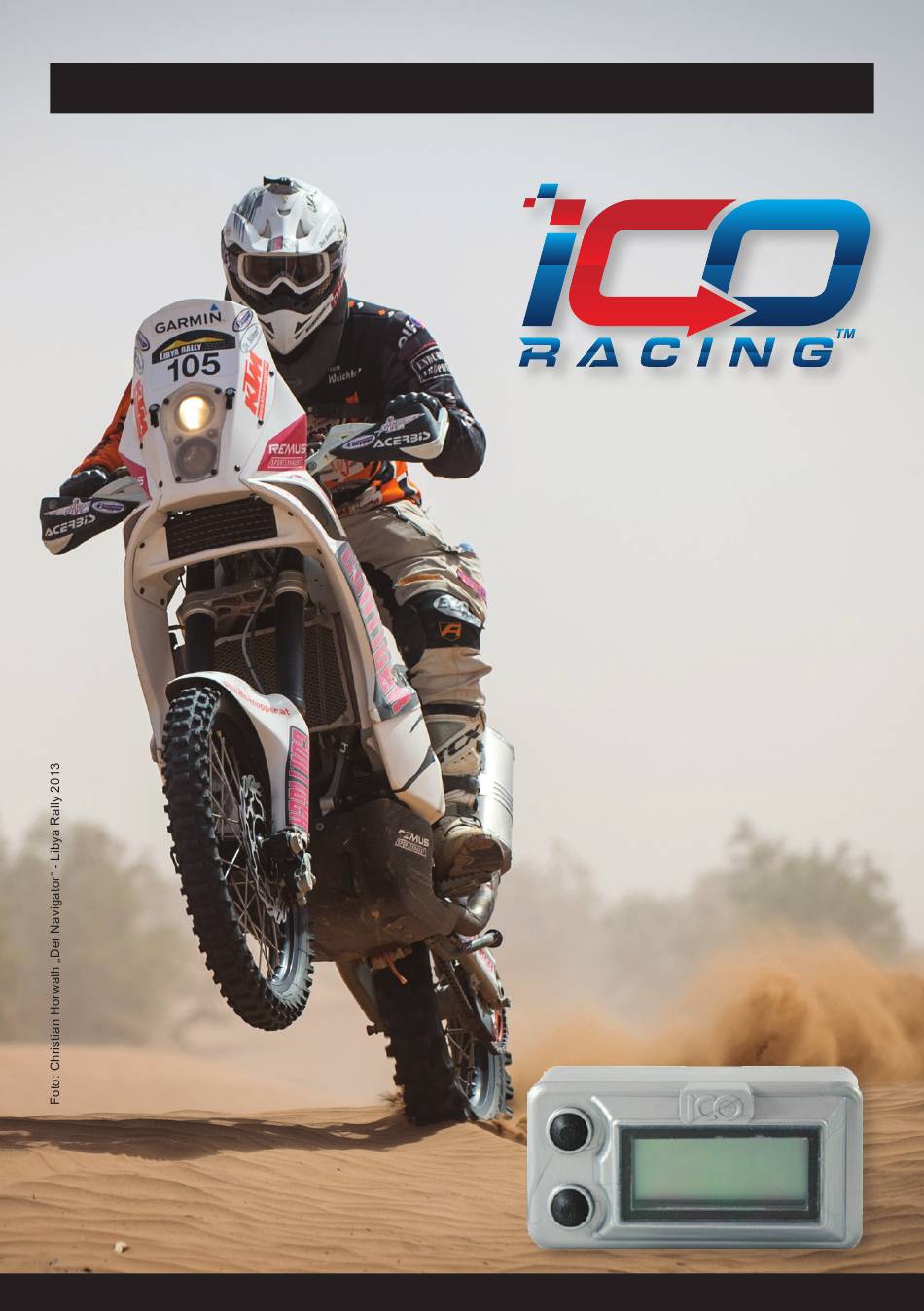

- Seite 1 BEDIENUNGSANLEITUNG: Rallye VR Light Made in USA www.icoracing.com...
-
Seite 2: Inhaltsverzeichnis
Beschreibung Seite vielen Dank für den Erwerb des Produktes ICO Rallye VRL Vorwort Seit mehr als 20 Jahren ist ICO Racing™ der führende Hersteller von elektronischen Inhalt Navigationsprodukten für Offroad-Motorräder welche bei allen namhaften Offroad- Rallyes zum Einsatz kommen. Allgemeine Beschreibung, Funktionen ICO Racing™... -
Seite 3: Allgemeine Beschreibung, Funktionen
Allgemeine Beschreibung Drucktaster Symbolerklärung Der ICO Racing Tripcomputer Rallye VR Light (VRL) dient zur Ermittlung und Anbei eine Erklärung der Symbole für die Drucktaster (Taster), wie sie in dieser Bedi- Anzeige der gefahrenen Wegstrecke, welche bequem mittels einer Fernbedienung ver- enungsanleitung verwendet werden. -
Seite 4: Einstellungen (Edit)
Einstellungen (Edit) Einstellungen (Edit) (...Fortsetzung der vorherigen Seite) Nach dem Einschalten des Gerätes (vor Antritt der Fahrt) sind Änderungen im Edit Im Edit Modus untere Modus möglich. Taste kurz drücken um die Folgende Änderungen können im Edit Modus durchgeführt werden: Anzeige zu wechseln •... -
Seite 5: Einstellung Radumfang (Cir)
Einstellung Radumfang (Cir) Einstellung Radumfang (Cir) (...Fortsetzung der vorherigen Seite) Der Radumfang wird vom Instrument benötigt, um die Weg-strecke (Distzanz) zu berechnen. Dieser Wert kann im Menü Cir (Edit Modus) eingestellt werden. Markierung am Boden und am Vorderrad anbringen, Rad eine Umdrehung nach vorne abrollen und zweite Markierung am Boden anbringen. -
Seite 6: Uhrzeit Anzeige Ein-/Ausblenden (Cloc)
Uhrzeit Anzeige Ein-/Ausblenden (CLOC) Automatik-Kalibrierung Ein/Aus (CAL) Für den Fahrbetrieb kann die Uhrzeit Ein- oder Ausgeblendet werden: Im Edit-Modus kann die Automatik Kalibrierung (Auto Cal) Ein- (Aktiviert) oder Aus- Im Edit-Modus bis zur Anzeige CLOC wechseln, anschl. zwischen EIN (y=yes) oder geschalten (Deaktiviert) werden. -
Seite 7: Löschen Des Kilometerzählers (Trop)
Löschen des Kilometerzählers (trip) Fahrmodus (Wechseln der Anzeige) Der Kilometerzähler (trip) zeichnet die gefahrenen Kilometer auf und kann individuell gelöscht werden (Nullung) und somit zB. als Tageskilometerzähler verwendet werden. Wegstrecke Edit Modus Im Edit Modus die untere Taste so oft drücken, bis im Display trip erscheint. -
Seite 8: Wegstreckenanzeige
Wegstreckenanzeige Geschwindigkeitsanzeige Geschwindigkeit Wegstreckenkorrektur Anzeige der aktuellen Geschwindigkeit (km/h) Wegstrecke oder +0,1 oder +0,01 Anzeige Höchstgeschwindigkeit -0,1 oder -0,01 oder Geschwindigkeit Einstellen der Genauigkeit Während der Geschwindigkeitsanzeige kann jederzeit die 100m oder 10m (Dezimalpunktverschiebung) gefahrene Höchstgeschwindigkeit angezeigt werden. Beim Rallye VRL kann die Genauigkeit der Wegstreckenanzeige auf 100 m (0,1 km) oder 10 m (0,01 km) eingestellt werden. -
Seite 9: Uhrzeitanzeige (Einstellen Der Uhrzeit)
Uhrzeitanzeige Einstellen der Uhrzeit: (...Fortsetzung der vorherigen Seite) Uhrzeit Wenn die Uhrzeit im Edit Modus aktiviert ist, kann diese während der Fahrt angezeigt werden. Sobald die Anzeige blinkt, wurde die Uhrzeit noch nicht gestellt. Anmerkung: Die Uhrzeit stellt sich beim Ausschalten des Gerätes wieder auf Null, dient also nur zur Anzeige von Tagestrips. -
Seite 10: Ein- Und Ausschalten (Manuell)
Ein- und Ausschalten (manuell) Automatische Kalibrierung des Radumfanges beliebige Anzeige im Fahrmodus: Wenn die automatische Kalibrierung des Radumfanges aktiviert ist (CAL = YES, siehe Seite 11) wird bei jeder Wegstreckenkorrektur (ausser bei Nullung) der Radumfang neu berechnet und automatisch korregiert. Anmerkung: Diese Berechnung hat viele Sicherheitseinrichtungen und ist seit über 20 Beide Tasten am Gerät gedrückt halten, bis Jahren bei vielen Rallyes und US-Enduros erprobt. -
Seite 11: Batterie Meldung
Batterie Meldung 12V Spannungsversorgung (extern) Sobald die externe 12V Spannungsversorgung unterbrochen wird, schaltet sich die Das Gerät verfügt über einen Anschluss für eine externe 12V Gleichspannungsver- Hintergrundbeleuchtung aus, und am Display erscheint die Meldung bAtt beim Ein- sorgung. Rotes Kabel = +12V, schwarzes Kabel = Masse (GND) und Ausschalten des Gerätes. -
Seite 12: Steckerbelegung
Steckerbelegung: Abmessungen / Technische Daten: Gerät: ICO RALLYE VRL Abmessungen: ICO RALLYE VRL : (mm) Stecker: Fernbedienung (Lenkermontage) Stecker: Radsensor Kupplung: Spannungsversorgung DC 12V= Fernbedienung: Abmessungen: Fernbedienung (mm) Kupplung Stecker Ø 22 braun braun schwarz schwarz blau blau oben ca. 950 mitte unten Radsensor:... - Seite 13 Funktionen (Kurzübersicht): Wegstrecke Wegstrecke löschen kurz drücken gedrückt halten Kommastelle verschieben Radumfang Uhrzeit (Ein/Aus) Auto Kalibrierung Kilometerzähler Gesamtkilometer Höchstgeschwindigkeit löschen Geschwindigkeit Uhrzeit Uhrzeit einstellen Gestaltung / Übersetzung: 2014 by Claus / HASI-MOTO.at...
