MAXPhotonics X1w-1500 Benutzerhandbuch Seite 53

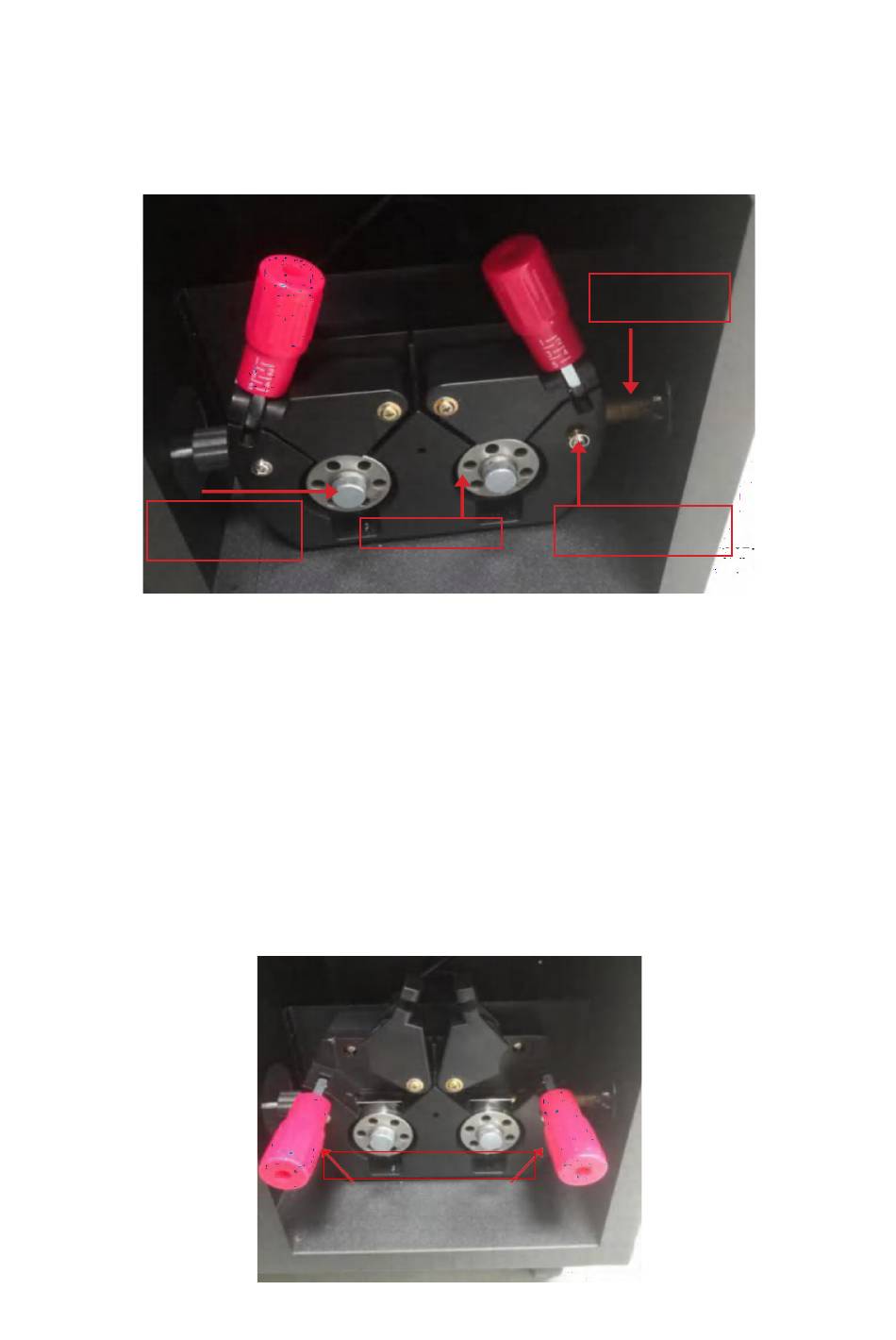

5.2 Montage Drahtvorschub
Die innere Struktur des Drahtvorschubs umfasst das Drahtvorschubrohr, die einstellbare Druckstange
zum Vorspannen, die Verbindung des Drahtauslassrohrs, die Drahtvorschubradmutter, das
Drahtvorschubrad usw.
Mutter der
Vorschubwalze
Schritt 1: Wählen Sie die geeignete Drahtförderrolle entsprechend dem Durchmesser des
Schweißdrahtes
1. Lösen Sie die beiden einstellbaren Vorspanndruckstangen
2. Schrauben Sie die Mutter der Drahtvorschubrolle ab und entfernen Sie die Drahtvorschubrolle
(die Drahtvorschubrollen Modelle umfassen V-Typ 0.8/1.0, V-Typ 1.2/1.6 und U-Typ 1.0/1.2
spezieller Aluminiumdrahtrolle)
3. Ersetzen Sie
Drahtvorschubschlitzes entsprechend der Spezifikation und des Modells nach innen. Ziehen Sie
die Mutter fest.
Drahtvorschubrolle
Innerer Aufbau des Drahtvorschubs
das entsprechende
Hebel nach unten bewegen
Entriegelungshebel
Stellschraube für den
Führungsdraht
Drahtvorschubrad, drehen
Ausgehende
Rohrverbindung
Sie die Seite des
53
