Montageanleitung
PROFI

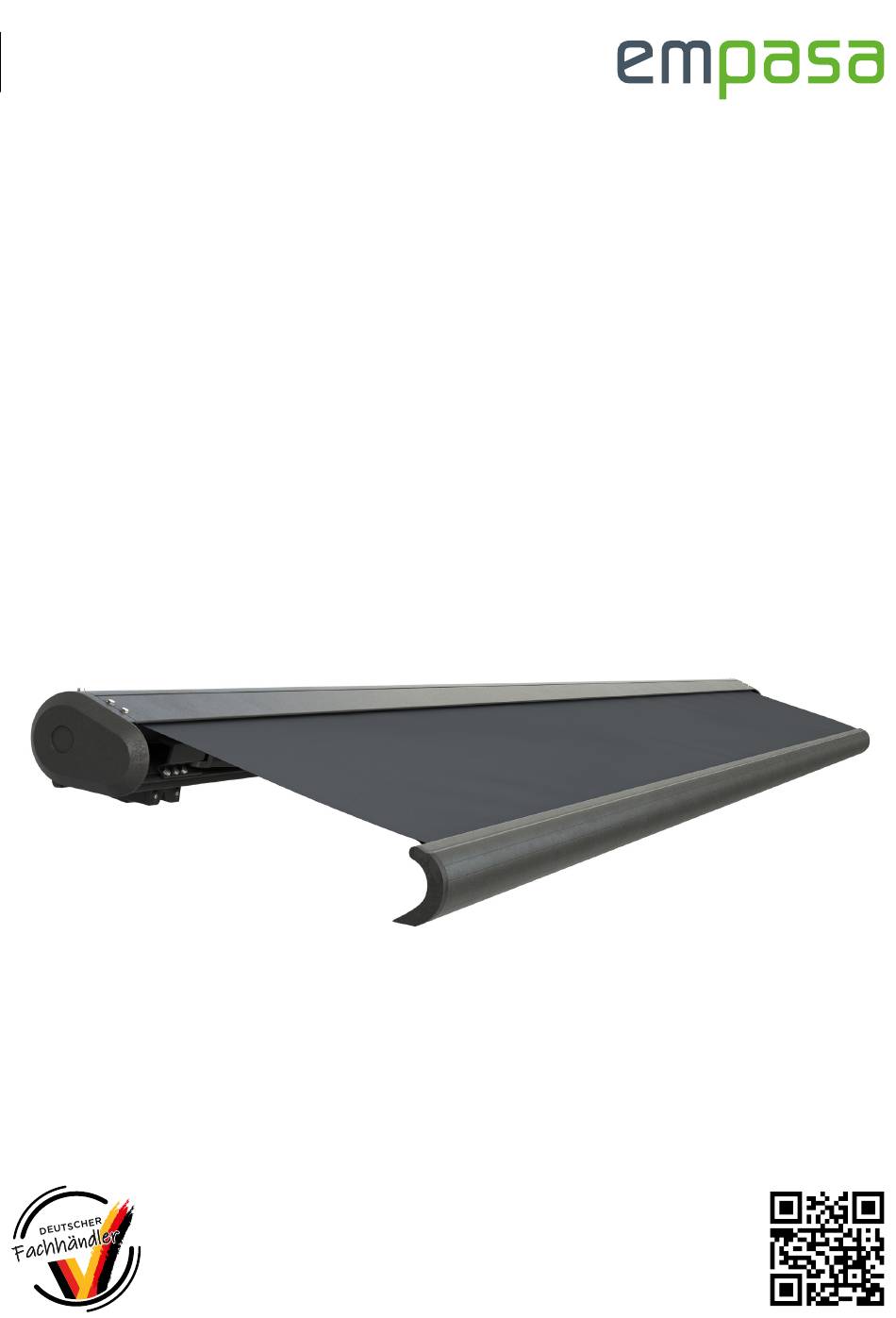

VOLLKASSETTENMARKISE
Montagevideo:

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Empasa PROFI E6100-6x3,5m

  • Seite 1 Montageanleitung PROFI VOLLKASSETTENMARKISE Montagevideo:...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Einführung Motorantrieb � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �...
  • Seite 3: Einführung

    Einführung Diese Montage-/Bedienungsanleitung ist integrierender Be- Kunde bei seinem Händler eine neue Ausgabe anfordern, standteil der auf Seite 5 beschriebenen Vollkassettenmar- unter Angabe der wichtigsten Produktdaten und des Anfor- kise und richtet sich an die Benutzer� Sie soll eine korrekte Ver- derungsgrunds�...
  • Seite 4: Lieferumfang

    Lieferumfang Teilebezeichnung Vollkassettenmarkise Wandhalterungen­bis­Größe­3,5x3­m Kurbel Wandhalterungen­bis­Größe­4,5x3,5­m 3x Einstelltool Wandhalterungen­bis­Größe­6x3,5­m Kurbelöse Fernbedienung WARNUNG Auslieferung ohne Befestigungsmaterial� fachgerecht ausgeführt wird� Die jeweiligen Montagehin- Das Befestigungsmaterial muss vom Monteur mit dem vor- weise der Dübel-Hersteller sind unbedingt zu beachten� Das handenen Montageuntergrund abgestimmt werden� Allein eventuell in dieser Montageanleitung abgebildete Monta- der Monteur haftet dafür, dass das Befestigungsmaterial für gematerial dient ausschließlich zum visuellen Verständnis�...
  • Seite 5: Allgemeine Informationen

    Allgemeine Informationen Die Montage der Vollkassettenmarkise soll von Personen ausgeführt werden, die in die Beachtung der Vorschriften und Si- cherheitsmaßnahmen­eingewiesen­sowie­mit­gültigen­Bauvorschriften­vertraut­gemacht­worden­sind. • Die Montagestelle soll entsprechend vorbereitet und • Nach der Beendigung der Arbeit die Montagestelle sauber ­ g esichert­werden. halten, alle Reste sowie nach der Montage übrig gebliebener •...
  • Seite 6: Sicherheit

    Sicherheit Hinweis Bestimmungszweck und Anwendungsort Hinweis: Die Vollkassettenmarkise darf ausschließlich für den oben genannten Bestimmungszweck verwendet werden, Die Vollkassettenmarkise hat den Zweck, den unter ihr be- auch wenn sie aus wasserundurchlässigem Gewebe oder PVC findlichen Bereich vor Sonneneinstrahlung zu schützen und besteht.­...
  • Seite 7: Nutzungs- Und Installationsvoraussetzungen

    Nutzungs- und Installationsvoraussetzungen WARNUNG Die normale Bedienung der Vollkassettenmarkise (hier Der Nutzer darf keine Eingriffe oder Arbeiten an der Voll- Schließen und Öffnen) kann nach Einweisung in die Bedie- kassettenmarkise vornehmen, die seinen Kompetenzbereich nung und Sicherheit, durch Personen ohne Fachkenntnisse überschreiten (siehe Kapitel „Bestimmungszweck und An- erfolgen.­...
  • Seite 8: Anforderungen An Den Installateur

    WARNUNG Anforderungen an den Installateur Für den Einbau und die Bedienung der Vollkassettenmarkise • Die beauftragte Person darf keine körperlichen Einschrän- sind­mindestens­3­Personen­erforderlich­und­folgende­Punkte­ kungen besitzen, welche die Aufmerksamkeit und das einzuhalten: Urteilsvermögen­beeinträchtigen.­Dazu­zählen­z.­B.­Über- • Jene­ Person,­ welche­ mit­ dem­ Einbau­ (und/oder­ dem­ An- müdung,­Alkoholkonsum.­...
  • Seite 9: Sicherheitshinweise Zum Betrieb

    WARNUNG Sicherheitshinweise zum Betrieb • Der­Betreiber­der­Vollkassettenmarkise­inkl.­Motor­ist­ver- • Personen sind während des Betriebes von der Vollkasset- pflichtet, sich vor der Erstinbetriebnahme vom sicheren tenmarkise­fernzuhalten. und ordnungsgemäßen Zustand der installierten Vollkas- • Kinder von ortsfesten Steuerungen oder Fernbedienungen settenmarkise­zu­überzeugen. fernhalten. • Der Betreiber muss alle Personen, welche die Vollkasset- •...
  • Seite 10: Technische Daten

    Technische Daten Bezugsmodelle Die vorliegende Gebrauchsanleitung bezieht sich auf folgende Vollkassettenmarkisen: E6100- E6100- E6100- E6100- E6100- E6100- E6100- Modell 6x3,5m 5,6x3,5m 5x3,5m 4,5x3,5m 4x3m 3,5x3m 3x2,5m Gewebebreite in (m) 5,87 5,47 4,87 4,36 3,86 3,37 2,86 Gewebeausfall in (m) Gewicht (kg) 111,5 101,1 90,7...
  • Seite 11: Transport Und Verpackung

    Transport und Verpackung Hinweis Transport der Vollkassettenmarkise Vollkassettenmarkisen­ von­ über­ 2,4­ m­ müssen­ mindes- Für das Handling und den Transport der Vollkassettenmarkise ist tens­von­zwei­Personen­getragen­werden.­Bei­einer­Liefe- der Kunde verantwortlich, der für einen angemessenen Trans- rung an die Kundenadresse durch den Händler müssen die port­sorgen­muss,­ohne­dass­die­Originalverpackung­beschädigt­...
  • Seite 12: Installation Vollkassettenmarkise

    Installation Vollkassettenmarkise WARNUNG Vor der Montage Ihrer Markise sind alle Schrauben der seitlichen Befestigung, der Gelenkarme, der vorderen Tuchstange / des Schließbleches sowie der Verstellung des Neigungswinkels auf festen Sitz zu prüfen! Durch den Transport können sich Schrauben gelockert haben! Installationshinweise WARNUNG Zur­Installation/Montage­der­Vollkassettenmarkise­sind­mindestens­3­Personen­erforderlich!
  • Seite 13: Bestimmung Der Montageposition

    Schritt­1 Bestimmung der Montageposition Die Vollkassettenmarkise vorsichtig aus dem Karton nehmen und die Schutzpolster an den Enden der Vollkassettenmarki- sen-Einheit­ abziehen.­ Die­ Vollkassettenmarkise­ aus­ der­ Folie­ nehmen­ und­ an­ einem­ sicheren­ Ort­ positionieren,­ damit­ sie­ während der Montagearbeiten nicht verkratzt, beschädigt oder verschmutzt­werden­kann.­...
  • Seite 14: Wandhalter Befestigen

    Schritt­3 Wandhalter befestigen Auf der Unterseite der Markise befinden sich Pfeile, welche die WARNUNG nachfolgend genannte Position der Wandhalterungen ange- ben.­­Positionen­der­Bohrlöcher­mit­Hilfe­der­Wandhalterungen­ auf­ die­ Wand­ übertragen.­ Mit­ Hilfe­ eines­ langen­ Meterstabs,­ Der Untergrund ist vor dem Bohrvorgang auf versteckte einer Wasserwaage und Kreide eine horizontale Linie auf der Leitungen­wie­z.­B.­Wasser,­Strom,­Gas­zu­prüfen.­...
  • Seite 15 Position Wandhalterungen Weitere Informationen WARNUNG Sitzen die Halterung nicht unter der Armschulter, verzieht sich die Kassette beim Ausfahren der Markise! Hinweis Die Halter müssen zwingend unter den Arm-Aufnahmen Beispiel Größe positioniert­werden.­Fahren­Sie­die­Markise­mit­der­Kurbe- 4­x­3­m löse ein Stück aus und kontrollieren Sie, ob sich die Pfeil- marken noch an der korrekten Stelle befinden (Aufkleber 4,5­x­3,5­m können durch den Transport verrutschen)
  • Seite 16: Montage An Der Wand

    Schritt­4 Montage an der Wand Mit einer Schlagbohrmaschine und einem Mauerbohrer an den entsprechend angezeichneten Punkten die Löcher für die Halte- rung­bohren.­Die­gebohrten­Löcher­müssen­in­der­Bohrtiefe­dem­ Befestigungsmaterial­ entsprechen.­ Mörtelwände­ sind­ nicht­ für­ die Befestigung von Vollkassettenmarkisen geeignet, da sie kei- ne­ausreichende­Tragfähigkeit­für­Wandschrauben­besitzen. Hinweis Je­ nach­ Einbausituation­ sind­ eventuell­ andere­ Werk- zeuge­­nötig.­Wählen­Sie­je­nach­Untergrund­den­richtigen­...
  • Seite 17: Wandhalter Anbringen

    Schritt­5 Wandhalter anbringen Falls das Einführen der Wandanker/Schrauben Schwie- rigkeiten­bereitet,­einen­Holzhammer­zu­Hilfe­nehmen.­ Nachdem die Wandanker/Schrauben/Dübel eingeführt wurden, Keinesfalls einen Hammer aus Metall benutzen, da die Unterlegscheiben und anschließend die Wandhalterungen dieser das Gewinde am Schraubenende beschädigen anbringen.­ Die­ restlichen­ Unterlegscheiben­ auf­ die­ Schrauben­ könnte.­...
  • Seite 18: Markise Einhängen

    Schritt­6 Markise einhängen WARNUNG Zum Einhängen der Markisenkassette müssen vorher an al- Vor der Benutzung sicherstellen, dass fahrbare oder feste len Wandhalterungen die Schrauben der Sicherungsplatten Gerüste, Leitern und sämtliche persönliche Schutzausrüs- (A, jeweils 2 Stück pro Wandhalterung) gelöst werden (siehe tungen­(Sicherheitsgurte­und­-riemen­usw.)­den­Vorschrif- Abb.
  • Seite 19: Markisenposition Prüfen

    Schritt­7 Markisenposition prüfen Der Pfeilaufkleber können nach dem Einhängen der Kassette mittig­in­diesem­sichtbar­sein­(Abb.­4).­Es­ist­aber­auch­möglich,­ dass bei korrekter Montage der Halterungen unter den Arm- schultern­die­Pfeile­nicht­ganz­genau­unter­dem­Halter­sind.­Das­ ist­ebenfalls­korrekt. Anschließend sind die Schrauben der Sicherheitsplatten wieder festzuziehen Abbildung 4 Hinweis Die äußeren Wandhalter müssen auf Höhe der Gelenkarm befestigt sein, ansonsten verzieht sich die Kassette beim Ausfahren! Schritt­8...
  • Seite 20: Neigung Individuell Einstellen

    Schritt­10 Neigung individuell einstellen Die Vollkassettenmarkise wird mit einem Standard-Neigungs- winkel­zwischen­6­–­16°­geliefert.­Dieser­Neigungswinkel­kann­ individuell­eingestellt­werden­(bis­max.­36°). Schritt 1:­ ­ ­ H ierzu­die­Markise­bis­zu­max.­¼­ihrer­gesamten­ Größe ausfahren und die seitlichen Schrauben (F) aller­Wandhalterungen­lösen.­ Schritt 2: Danach kann mit Hilfe der mittleren Schraube (G)­der­Neigungswinkel­eingestellt­werden.­Den­ Netzstecker zum Einstellen der Neigung bitte ausstecken.
  • Seite 21: Korrektes Einfahren Prüfen

    Schritt­11 Korrektes Einfahren prüfen WARNUNG Gelenkarmabstand angleichen: In geschlossenem Zustand des vorderen Schließbleches entsteht Für alle nachfolgende Schritte dürfen die Schraube nie- außen links und rechts ein Spalt (mittig liegt das Schließblech mals­ komplett­ gelöst/ausgedreht­ werden.­ Es­ besteht­ die­ an) oder das Schließblech liegt links und rechts außen an und Gefahr von schwersten Verletzungen! steht­mittig­ab.
  • Seite 22: Motorantrieb

    Motorantrieb Inbetriebnahme Die Endpunkte sind bereits ab Werk eingestellt und blei- Feinjustierung ben auch bei einem Stromausfall bestehen, auch wenn Einfahrweite eine manuelle Bedienung vor der Wiederaufnahme der Stromversorgung­ statt­ findet.­ Stimmen­ die­ Endpunkte­ nicht, können diese mittels nachfolgender Schritte ver- Drehrichtung Motor ändert­werden.
  • Seite 23: Funkhandsender

    Funkhandsender Ausführungen und Bedienung Funkhandsender Nachfolgend gezeigter Funkhandsender ist für die in dieser Montage-/Bedienungsanleitung beschriebene Vollkassetten- markise­beigelegt. Markise ausfahren Anhalten Programmier-Taste Markise einfahren Vorderseite Rückseite Batteriefach Spezifikationen Funkhandsender Anzahl Kanäle 1­Kanal­(für­bis­zu­15­Motoren) Hinweis Batterie 1x­CR2430­3V Laufzeit Batterie >­2­Jahre Verringert sich die Funkdistanz oder lässt sich der Rohrmo- Funkdistanz ca.­30­m­ohne­Hindernisse tor durch sanften Tastendruck nicht mehr ansteuern, so ist...
  • Seite 24: Funkhandsender Mit Motor Koppeln

    Funkhandsender Funkhandsender mit Motor koppeln Hinweis Ab­Werk­ist­die­Fernbedienung­bereits­mit­der­Vollkassettenmarkise­verbunden.­Diese­Arbeitsschritte­müssen­nur­durchgeführt­ werden,­wenn­die­Fernbedienung­nicht­mit­der­Markise­gekoppelt­ist­(Markise­reagiert­nicht­auf­drücken­der­Tasten). Schritt­1 Schritt­2 Prüfen ob die Fernbedienung verbunden ist Fernbedienung mit der Markise koppeln 1.­ Montieren Sie die elektrische Vollkassettenmarkise an dem 1.­ Beim Starten des Vorganges, sollte die Batterie noch in der vorgesehenen­Ort­wie­in­der­Montageanleitung­beschrieben.
  • Seite 25: Inbetriebnahme Vollkassettenmarkise

    Wind-/Sonnensensor Optional­ist­zur­der­Vollkassettenmarkise­ein­Wind-­und­ Sonnensensor­erhältlich.­Informieren­Sie­sich­gerne­auf­ www.empasa.de. Zur Installation und Inbetriebnahme des Wind- und Sonnensensor beachten Sie dessen Montage- und Be- dienungsanleitung. Inbetriebnahme Vollkassettenmarkise Wichtige Hinweise vor Inbetriebnahme Inbetriebnahme Betrieb Handbetriebene Vollkassettenmarkise Hinweis Die Vollkassettenmarkise wird zusätzlich mit einer Kurbelstange und/oder einer Handwinde zum manuellen Ein- und Ausfahren ACHTUNG! Vor Inbetriebnahme der Vollkassettenmarkise ausgeliefert.­Mit­dieser­Kurbelstange­und/oder­Handwinde­kann­...
  • Seite 26: Wartung Und Reinigung

    Wartung und Reinigung Regelmäßige und außerordentliche Wartung Hinweis ACHTUNG! Durch Einhaltung der nachfolgend genannten Zeitabstände kann der einwandfreie Zustand des erworbenen Produktes Alle regelmäßigen oder außerordentlichen Wartungsarbei- beibehalten­werden.­Zweimal­im­Jahr,­vor­und­nach­der­Som- ten müssen unter absolut sicheren Umständen durchgeführt mersaison, sollte der Vollkassettenmarkisenstoff gründlich werden.
  • Seite 27: Demontage

    Demontage Entsorgung Die Materialien, aus denen die Vollkassettenmarkise besteht, gehören­nicht­zu­den­Gefahrenstoffen.­Für­ihre­Entsorgung­und­ WARNUNG Verwertung­liegen­keine­besonderen­Vorschriften­vor. ACHTUNG! Die Vollkassettenmarkise darf nur von qualifi- WICHTIG: Nach Gebrauchsende der Vollkassettenmarkise die ziertem­Fachpersonal­abmontiert­werden.­Bei­der­Demon- jeweils­gültigen­Bestimmungen­für­die­Entsorgung­beachten. tage­ der­ Vollkassettenmarkise­ müssen­ –­ ebenso­ wie­ bei­ der­Installation­–­alle­bestehenden­Sicherheitsvorschriften­ eingehalten werden: siehe Kapitel „Sicherheit“ und "Instal- lation“­(6­und­12)­sowie­die­Installationsanleitung.
  • Seite 28: Problembehandlung

    Problembehandlung Störungen, Ursachen und Abhilfe Hinweis Bei­Störungen­sowie­der­Auffindung­ihrer­Ursachen­müssen­die­geltenden­Sicherheitsvorschriften­beachtet­werden.­ Frage Antwort Der­Vollkassettenmarkisenstoff­hängt­durch,­obwohl­die­Voll- Die­Lauflänge­ist­nicht­korrekt­eingestellt.­Verändern­Sie­den­ kassettenmarkise­komplett­ausgefahren­ist. Endpunkt beim Ausfahren der Markise und verstellen sie die- sen­bis­die­gewünschte­Spannung­erreicht­ist. Die­Vollkassettenmarkise­schließt­nicht­vollständig. Prüfen sie, wo genau die Markise nicht schließt, bei Spalten links und/oder rechts außen oder nur mittigem Abstehen, ist die Armaufnahme am Schließblech nach außen/innen zu verschieben.­Schließt­die­Markise­oben­oder­unten­nicht,­oder­...
  • Seite 29 Sollten hier nicht aufgeführte Störungen/Defekte vorlie- Hinweis gen, so wenden Sie sich bitte an unseren Kundenservice unter­der­auf­Seite­30­­angegebenen­Kontaktdaten. Ein Großteil von verzogenen oder nicht korrekt einfahren- den Markisen lässt sich auf falsch montierte Halter zurück führen!­Beachten­Sie­auch,­dass­ihre­Wand­niemals­100%­ plan­ oder­ gerade­ ist.­ Bei­ der­ Montage­ der­ Halter­ sollten­ Sie den Untergrund vorher gründlich prüfen, mit einer lan- gen­Wasserwaage/Richtscheit­vermessen­um­ggf.­Wellen­...
  • Seite 30: Garantiebestimmungen

    Garantiebestimmungen Service Für alle Fragen rund um die Vollkassettenmarkise steht Ihnen Die empasa GmbH gewährt Ihnen als Verbraucher in Deutsch- unser Support unter support@empasa�de zur Verfügung� land­und­Österreich­eine­Garantie­von­drei­(3)­Jahren­auf­Motor­ und Funktionalität Ihrer Vollkassettenmarkise, beginnend mit Rechnungsdatum.­Unberührt­davon­bestehen­Ihre­gesetzlichen­ Eine Leistungserklärung für unsere, unter den Technischen Gewährleistungsrechte der Nacherfüllung, der Rücktritt oder die...
  • Seite 31 V1/2023_E6100...
  • Seite 32 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer,­Änderungen­und­Druckfehler­vorbehalten.­ ­ Aktuellste­Version­als­PDF­im­Downloadbereich­auf­unserer­Website.
