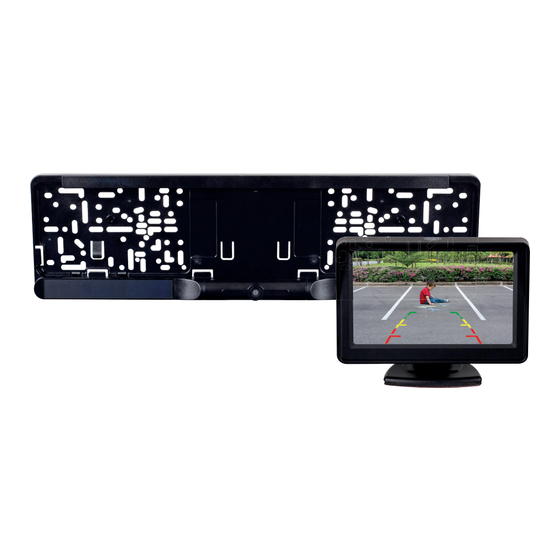

Maginon RC-300WS Bedienungsanleitung

Maginon RC-300WS Bedienungsanleitung

Solar-rückfahrkamera
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
RC-300WS
Solar-Rückfahrkamera

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Maginon RC-300WS

Inhaltszusammenfassung für Maginon RC-300WS

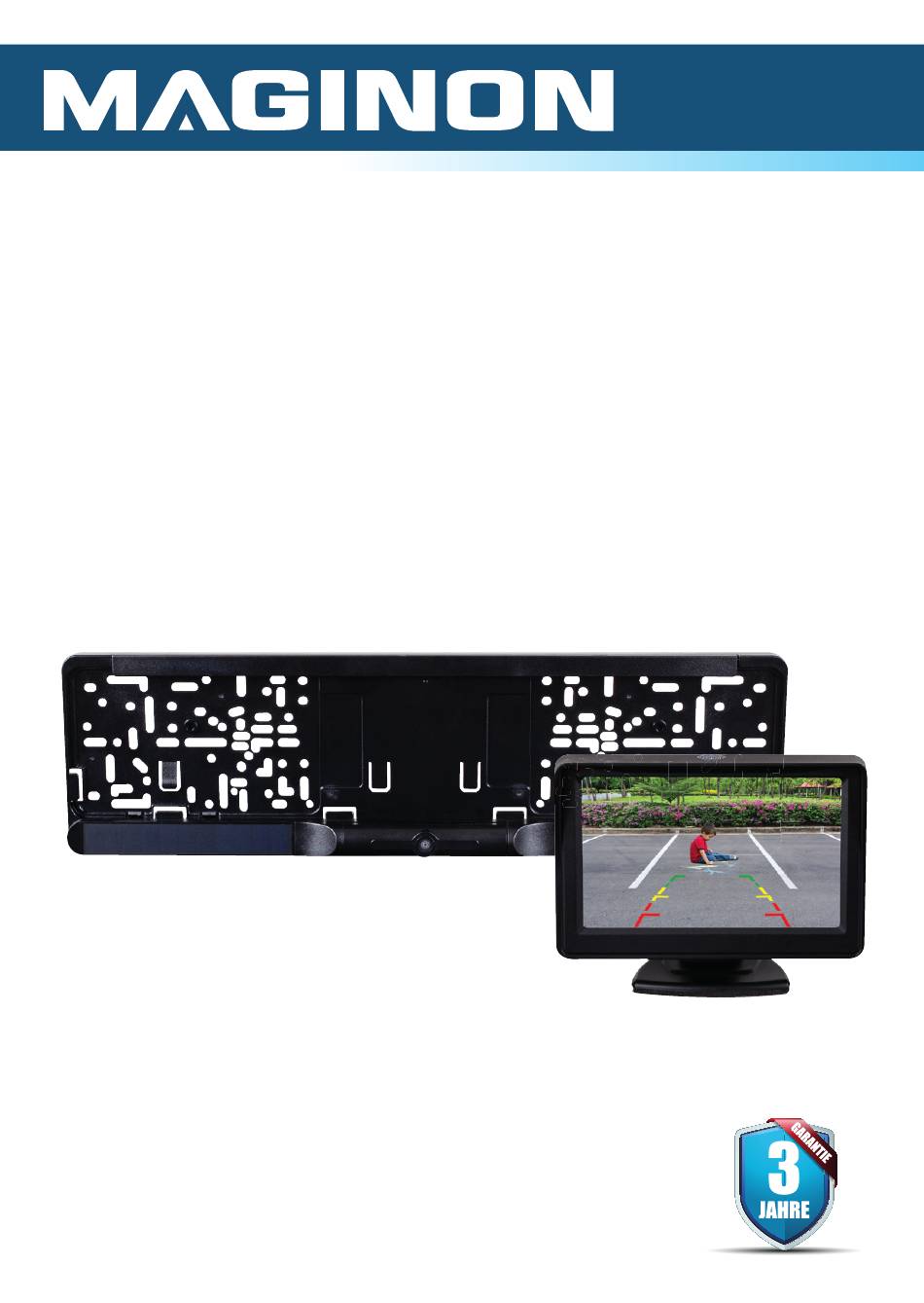

  • Seite 1 Bedienungsanleitung RC-300WS Solar-Rückfahrkamera...

  • Seite 3: Übersicht

    Übersicht...

  • Seite 4: Verwendung

    Verwendung...

  • Seite 5: Lieferumfang/Geräteteile

    Lieferumfang/Geräteteile Lieferumfang/Geräteteile Nummernschild­ Ladeanschluss halterung Abdeckung Monitor Ladeanschluss Saugnapfhalterung Rückfahrkamera Standfuß mit Klebepad Lade LED Klemmhalterung für Schraubgewinde den Belüftungsschlitz Fassung für USB­Anschluss Klemmhalterung Stromkabel mit + Taste KFZ­Adapter Kleine Schraube 1x Menü/OK Taste Montagewerkzeug ­ Taste Ladekabel Haltevorrichtung Große Schraube 4x Berührungssensor Obere Nummernschild­...

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Übersicht ................1 Verwendung ..............2 Lieferumfang/Geräteteile ..........3 Vorwort ................5 Allgemeines ................6 Anleitung lesen und aufbewahren ........6 Zeichenerklärung ..............7 Bestimmungsgemäßer Gebrauch ........9 Sicherheit ................. 10 Sicherheitshinweise .............10 Erste Inbetriebnahme ............16 Lieferumfang prüfen ............16 Laden des Akkus in der Nummernschildhalterung ..18 Montage der Nummernschildhalterung ......19 Installation des Monitors .............

  • Seite 7: Vorwort

    Vorwort Vorwort Liebe Kundin, lieber Kunde, herzlichen Glückwunsch zum Kauf eines qualitativ hochwertigen Maginon Produktes. Sie haben sich für eine moderne Rückfahrkamera mit guter technischer Ausstattung und entsprechendem Zubehör entschieden, die sich besonders einfach bedienen lässt. Auf die Rückfahrkamera haben Sie drei Jahre Garantie. Falls die Rückfahrkamera einmal defekt sein sollte, benötigen Sie...

  • Seite 8: Allgemeines

    Allgemeines Allgemeines Anleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu der Solar­ Rückfahrkamera RC­300WS (im Folgenden nur „Rückfahrkamera“ genannt). Sie ist Bestandteil des Produkts und enthält wichtige Informationen zur Inbetriebnahme, Handhabung und Entsorgung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Rückfahrkamera einsetzen.

  • Seite 9: Zeichenerklärung

    Allgemeines Zeichenerklärung Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Gerät oder auf der Verpackung verwendet. GEFAHR! Dieses Signalsymbol/­wort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. WARNUNG! Dieses Signalsymbol/­wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden...
  • Seite 10 Allgemeines Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb. IP67 Produkte die mit diesem Symbol gekennzeichnet sind, sind staubdicht und gegen zeitweises Untertauchen geschützt. Produkte die mit diesem Zeichen versehen sind werden mit Gleichstrom betrieben. Produkte mit diesem Zeichen verfügen über eine ECE­Bauartgenehmigung und dürfen im Europäischen Wirtschaftsraum auch ohne Eintrag in die Fahrzeugpapiere im...

  • Seite 11: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Bei dieser Rückfahrkamera handelt es sich um ein Gerät zur Unterstützung beim rückwärts Einparken. Die Rückfahrkamera entbindet Sie jedoch ausdrücklich nicht von der besonderen Sorgfaltspflicht im Straßenverkehr. Die Kamera darf nicht in Fahrzeugen eingesetzt werden, in denen die Kamera nicht sicher montiert werden kann.

  • Seite 12: Sicherheit

    Sicherheit Sicherheit Sicherheitshinweise GEFAHR! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). − Dieses Produkt kann von Kindern ab acht Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,...
  • Seite 13 Sicherheit − Versuchen Sie niemals den Akku selbst zu entnehmen. Diese Arbeiten dürfen nur durch ausgebildetes Fachpersonal durchgeführt werden. − Entsorgen Sie den Akku nicht im Feuer, in einem heißen Ofen oder durch mechanisches Zerdrücken oder Schneiden des Akkus, da dies zu einer Explosion führen kann.

  • Seite 14: Gefahr Von Sachschäden

    Sicherheit oder Gerüchen sowie Rauch aus dem Gehäuse der Rückfahrkamera/Monitor. HINWEIS! Gefahr von Sachschäden! Unsachgemäßer Umgang mit der Rückfahrkamera kann zu Beschädigungen an der Rückfahrkamera führen. − Üben Sie keinen Druck auf das Display der Rückfahrkamera aus, da es sonst beschädigt werden kann.
  • Seite 15 Sicherheit WARNUNG! Verkehrssicherheit! Unsachgemäßer Umgang mit der Rückfahrkamera kann zu Verkehrsunfällen führen. Deswegen hat die Verkehrssicherheit immer Vorrang. − Befolgen Sie alle lokalen Gesetze. Während der Fahrt müssen Ihre Hände IMMER frei sein, um das Fahrzeug sicher zu bedienen. Die Verkehrssicherheit muss IMMER Vorrang haben.
  • Seite 16 Sicherheit WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen. − Die 2,4 GHz­Geräte arbeiten mit Kurzwellen­Funksignalen. Diese können den Betrieb anderer elektronischer Geräte sowie medizinischer Geräte stören. − Schalten Sie die Kamera in Bereichen ab, in denen die Nutzung verboten ist.
  • Seite 17 Sicherheit − Halten Sie das Produkt sowie die Zubehörteile von offenem Feuer und heißen Flächen fern. − Verlegen Sie die Kabel so, dass sie nicht zur Stolperfalle werden. − Knicken Sie die Kabel nicht und legen Sie sie nicht über scharfe Kanten.

  • Seite 18: Erste Inbetriebnahme

    Erste Inbetriebnahme Erste Inbetriebnahme Geeignet für alle Fahrzeuge mit passender Nummernschildgröße (EU­Standard) mit einer Gesamtlänge von maximal 17,5 Metern. U.a. PKW, LKW, Wohnmobile, etc.. Lieferumfang prüfen GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr für Kinder, die mit der Verpackungsfolie spielen. − Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken.
  • Seite 19 Erste Inbetriebnahme • Bedienungsanleitung • Garantiekarte 3. Kontrollieren Sie, ob die Rückfahrkamera oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Rückfahrkamera nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

  • Seite 20: Laden Des Akkus In Der Nummernschildhalterung

    Erste Inbetriebnahme Laden des Akkus in der Nummernschildhalterung Vor dem Installieren der Nummernschildhalterung Solar Panel und Rückfahrkamera , müssen Sie den Akku in der Nummernschildhalterung voll aufladen. 1. Verbinden Sie hierzu das mitgelieferte Ladekabel dem USB­Stecker an einen USB­Netzstecker (nicht im Lieferumfang enthalten) oder einem USB­Anschluss an Ihrem Computer.

  • Seite 21: Montage Der Nummernschildhalterung

    Erste Inbetriebnahme Steht das KFZ für einen längeren Zeitraum z.B. in einer Garage, oder auf einem Stellplatz ohne Sonneneinstrahlung, kann es notwendig sein, den Akku der Nummernschildhalterung erneut mit dem Ladekabel zu laden. Montage der Nummernschildhalterung 1. Entfernen Sie zunächst die alte Nummernschildhalterung und entnehmen Sie das Nummernschild.
  • Seite 22 Erste Inbetriebnahme 4. Nehmen Sie nun die obere Nummernschildabdeckung ab. Diese ist mit 5 Klemmarretierungen aufgesteckt und kann durch leichtes nach oben ziehen abgenommen werden. 5. Setzen Sie nun das Nummernschild in die Nummernschildhalterung und klippen Sie die obere Abdeckung durch leichten Druck wieder an.

  • Seite 23: Installation Des Monitors

    Erste Inbetriebnahme Installation des Monitors Zur Installation des Monitors werden 3 verschiedene Halterungen mitgeliefert: 1. Saugnapfhalterung 2. Standfuß mit Klebepad 3. Klemmhalterung für einen Belüftungsschlitz Zur Befestigung der Saugnapfhalterung oder dem Standfuß mit Klebepad öffnen Sie die Sicherungsschraube mit Mutter an der Haltevorrichtung mit dem mitgelieferten Montagewerkzeug Befestigen Sie die gewünschte Halterung und ziehen Sie die Sicherungsschraube mit Mutter wieder fest an.

  • Seite 24: Standfuß Mit Klebepad

    Erste Inbetriebnahme 4. Achten Sie bei Anbringen des Monitors darauf, dass der Berührungssensor des Monitors zur besseren Bedienung nach oben zeigt. Standfuß mit Klebepad 1. Die Fläche, auf der Sie den Standfuß mit Klebepad befestigen möchten, muss staubfrei und trocken sein. 2.

  • Seite 25: Klemmhalterung Für Den Belüftungsschlitz

    Erste Inbetriebnahme Klemmhalterung für den Belüftungsschlitz 1. Öffnen Sie die Feststellschraube an der Kugelkopffassung. 2. Ziehen Sie den Kugelkopf aus der Kugelkopffassung. 3. Stecken Sie die Kugelkopffassung auf die Fassung für die Klemmhalterung . Achten Sie dabei auf das Kreuzmuster in der Fassung.

  • Seite 26: Kabelführung Zur Stromversorgung Des Monitors

    Erste Inbetriebnahme Kabelführung zur Stromversorgung des Monitors Bei Nutzung der Saugnapfhalterung verlegen Sie das Stromkabel mit KFZ­Adapter entlang der Oberseite der Windschutzscheibe, der A­Säule des Beifahrersitzes und des Handschuhfachs und schließen Sie es dann an den Zigarettenanzünder und am Monitor Bei Nutzung des Standfuß...

  • Seite 27: Einschalten Des Monitors

    Erste Inbetriebnahme Achten Sie unbedingt darauf, dass das Stromkabel den Fahrer bei der Bedienung des Fahrzeuges nicht behindert. Die Position des Zigarettenanzünders kann in verschiedenen Fahrzeugen unterschiedlich platziert sein. Nutzen Sie unbedingt einen gut zugänglichen Zigarettenanzünder. Einschalten des Monitors Um den Monitor zu aktivieren, berühren Sie bitte den Berührungssensor auf dem oberen Rand des Monitors Der Monitor...

  • Seite 28: Bedienen Des Monitors

    Erste Inbetriebnahme Bedienen des Monitors Wenn der Monitor aktiviert wurde und das Bild der Rückfahrkamera auf dem Display anzeigt wird, drücken Sie kurz die Menü/OK Taste auf der Rückseite des Monitors um das Interface des Hauptmenüs anzuzeigen. Es werden Ihnen 5 Untermenüs angeboten. Um ein Untermenü...

  • Seite 29: Anzeigeparameter

    Erste Inbetriebnahme Anzeigeparameter Folgende Optionen können zur Bildanzeige eingestellt werden 1. Helligkeit Sie können die Helligkeit in 10 Stufen anwählen. 1 ist dabei die dunkelste Einstellung, 10 die hellste Einstellung. 2. Kontrast Sie können den Kontrast in 10 Stufen anwählen. 1 ist dabei die niedrigste Einstellung, 10 die höchste Einstellung.

  • Seite 30: Firmware Informationen

    Erste Inbetriebnahme Hilfslinien Es stehen 5 Varianten der Hilfslinien zum Einparken zur Verfügung. Zum Einstellen der gewünschten Hilfslinie, wählen Sie im Hauptmenü die Option „Hilfslinien“ und drücken die Menü/OK Taste lange. Wählen Sie die gewünschte Variante mit den +/­ Tasten aus und bestätigen Sie Ihre Wahl durch kurzes Drücken der Menü/OK Taste.

  • Seite 31: Stromkabel Mit Kfz Adapter

    Erste Inbetriebnahme Stromkabel mit KFZ-Adapter Das 12/24 V Stromkabel mit KFZ­Adapter verfügt über einen USB­Anschluss , um Ihre mobilen Geräte via USB zu laden. Verbinden Sie hierzu das USB Kabel des zu ladenden Gerätes mit dem USB­Anschluss , während dieser im Zigarettenanzünder des KFZs steckt.

  • Seite 32: Fehlerbehebung

    Erste Inbetriebnahme Fehlerbehebung Eventuelle Softwareupdates sowie zusätzliche nützliche Informationen zu Ihrem Produkt finden Sie auf Maginon.com Problem Lösung Monitor lässt sich Überprüfen Sie, ob der KFZ Adapter nicht einschalten. im Zigarettenanzünder sitzt und der Monitor mit dem Stromkabel verbunden ist. Notfalls die Sicherung des KFZ Adapters überprüfen...

  • Seite 33: Technische Daten

    Technische Daten Technische Daten Modell: RC­300WS Rückfahrkamera Videoauflösungen: 640p x 480p, 30 fps Stromversorgung: 3,7 V 2100 mAh Li­Polymer Akku IP­Schutzart: IP 67 (nur Nummerschildhalterung mit Kamera und Solar) Bildwinkel: 135° Eingang: Energieverbrauch: im Betrieb ca. 3,7 V 0,06 mA im Standby ca.

  • Seite 34: Hinweise Zur Eu-Konformitätserklärung

    Hiermit erklärt die supra GmbH, dass der Funkanlagentyp „RC­300WS“ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU­ Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://downloads.maginon.de/downloads/ konformitaetserklaerung/ supra GmbH Denisstraße 28 a, 67663 Kaiserslautern, Deutschland Aufbewahrung − Bei längerer Nichtbenutzung trennen Sie die Rückfahrkamera und die Zubehörteile von der...

  • Seite 35: Reinigung

    Reinigung Reinigung HINWEIS! Kurzschlussgefahr! In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen. − Tauchen Sie die Rückfahrkamera oder die Zubehörteile niemals in Wasser. − Achten Sie darauf, dass kein Wasser in das Gehäuseinnere gelangt. HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit der Rückfahrkamera kann zu Beschädigung führen.

  • Seite 36: Entsorgung

    Entsorgung − Geben Sie die Rückfahrkamera keinesfalls in die Spülmaschine. Die Rückfahrkamera wird dadurch zerstört. 4. Entfernen Sie vor der Reinigung jegliche externe Stromversorgung von der Rückfahrkamera und den Zubehörteilen. 5. Trennen Sie alle Verbindungen. 6. Entfernen Sie die Batterien/Akkus falls vorhanden. 7.

  • Seite 37: Ordnungsgemäßes Entsorgen Von Altbatterien

    Entsorgung verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem nebenstehenden Symbol gekennzeichnet. Alle mit dem Symbol gekennzeichneten Geräte unterliegen der Richtlinie 2012/19/EU. Ordnungsgemäßes Entsorgen von Altbatterien. Vor der Entsorgung müssen die eingebauten Akkus zuerst entfernt und getrennt vom Gehäuse entsorgt werden.
  • Seite 40 supra GmbH Denisstr. 28 a, 67663 Kaiserslautern, Deutschland...
