- Seite 1 Nimmt Wasser die Härte Typ SE Bedienungsanleitung Seite 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Installationshinweise Übersicht Steuerkopf Typ SE Übersicht Display Typ SE Einrichtung 4.1 Wasseranschluss 4.2 Abflussanschluss 4.3 Anschluss Soleleitung Inbetriebnahme der Anlage 5.1 Einstellen der Elektronik 5.2 Erstinbetriebnahme der Anlage 5.3 Programmierung 5.4 Wasserhärte Eingang Steuerung Rücksetzen Manuelle Regenration Einstellen der Wasserhärte Ventilschema der Steuerung Technische Daten Konformitätserklärung... -
Seite 3: Installationshinweise
1. Installationshinweise (unbedingt beachten !) Achtung ! Der Wasserenthärter darf nur mit Trinkwasser betrieben werden. Bitte lesen Sie vor Installation und Inbetriebnahme diese Anleitung gründlich durch. Heißwasserspeicher Der Wasserenthärter muss immer vor dem Heißwasserspeicher installiert werden. Es ist darauf zu achten, dass ein Rückschlagventil installiert ist, damit kein Heißwasser in die Anlage zurückströmen kann. -
Seite 4: Zur Hauswasserversorgung
Druckminderer Ein Druckminderer muss eingebaut werden, falls der Wasserdruck mehr als 8 bar beträgt. Anschluss an das öffentliche Netz Der Anschluss der Anlage muss den anerkannten Regeln der Technik und der DIN 1988 entsprechen. Leitungsrohre Bei unzureichendem Zufluss an Frischwasser sollten diese ersetzt werden. Eisen Bei einem Eisengehalt größer als 0,5 mg/l, sollte eine Enteisungsanlage vorgeschaltet werden. -
Seite 5: Übersicht Steuerkopf Typ Se

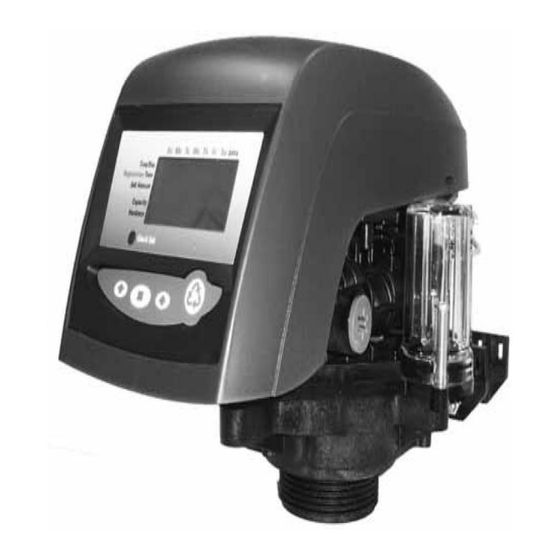

2. Übersicht Steuerkopf Typ SE Seite 5... -
Seite 6: Übersicht Display Typ Se
3. Übersicht Display Typ SE Seite 6... -
Seite 7: Einrichtung
4. Einrichtung Die Wahl des richtigen Standorts ist für eine Wasserenthärtungsanlage enorm von Bedeutung. Folgende Punkte sollten hierbei beachtet werden: 1. Ebener Boden oder Sockel. 2. Die Anlage muss frei zugänglich sein. 3. Die Umgebungstemperatur sollte min. 1° und max. 49° betragen. 4. -
Seite 8: Abflussanschluss
4.2 Abfluss Anschluss 1. Bei einer Nutzung eines ½“ Abwasserleitung darf der Abfluss max. 6,1m oberhalb der Anlage liegen (bei 1,4bar). 2. Bei einer Nutzung einer ¾“ Abwasserleitung darf der Abfluss max. 12,2m oberhalb der Anlage liegen (bei 1,4bar). 3. Wenn die Rückspülrate 22,7 l/min. übersteigt muss die Anlage mit einer ¾“ Abwasserleitung verbunden werden (bei 1,4bar). -
Seite 9: Inbetriebnahme Der Anlage
5. Inbetriebnahme der Anlage Bei Erstinbetriebnahme sollte die Anzeige wie in Abbildung 5 erscheinen. Abbildung 5 5.1 Einstellen der Elektronik Diese Punkte sollte der Monteur bereits bei der Montage eingestellt haben. 1. Geben Sie mithilfe der auf/ab Tasten Anlagengröße, Harzvolumen in Liter ein 2. -
Seite 10: Programmierung Der Elektronik
5.3 Programmierung der Elektronik Uhrzeit Wenn die Uhrzeit angezeigt wird, drücken Sie auf OK. Die Zeit blinkt, stellen Sie mit auf und ab die aktuelle Tageszeit ein. Ihre Eingabe bestätigen Sie mit OK. Wochentag Es ist kein Wochentag eingestellt, dieser muss bei der Inbetriebnahme eingegeben werden. -
Seite 11: Wasserhärte Eingang
5.4 Wasserhärte Eingang 1. Geben Sie die Härte des Eingangswasser unter dem Punkt PPM ein (Eingangshärte x17;8=PPM). 2. Zum ändern drücken Sie OK und stellen mit den Pfeiltasten den benötigten Wert ein. 3. Speichern Sie Ihre Eingabe mit OK. 4. Die Anlage wechselt wieder in den Betriebsmodus. 5. -
Seite 12: Einstellen Der Wasserhärte
8. Einstellen der Wasserhärte Das Einstellen der Ausgangshärte (weiches Wasser) erfolgt über die integrierte Verschneideschraube (Abb.6). Sie ersetzt eine externe Verschneideeinrichtung. Die gewünschte Resthärte wird direkt nach der Inbetriebnahme eingestellt. Abbilldung 6 Je weiter die Schraube hineingedreht wird, umso härter wird das Ausgangswasser. Zum Messen der Wasserhärte benötigen Sie ein Messbesteck für die Gesamthärte. -
Seite 13: Ventilschema Der Steuerung
9. Ventilschema der Steuerung Seite 13... - Seite 14 Seite 14...
-
Seite 15: Technische Daten
10. Technische Daten SE 400 SE 600 SE 800 SE 1000 Anschlussdaten 25 (1“ AG) Anschlussweite in DN 15 (1/2“ AG) Abwasseranschluss in DN Netzanschluss 230 V / 50-60 Hz Anschlussleitung max./min. in W Elektrische Schutzart IP20 Gerätespannung in V Leistungsdaten Nenndruck in bar Betriebsdruck in bar... -
Seite 16: Konformitätserklärung
Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42/EG entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine, verliert diese Erklärung ihre Gültigkeit. Hersteller: Eckstein GmbH Robert-Bosch-Str. 37 67227 Frankenthal 06233-37700 Beschreibung und Identifizierung der Maschine: ... - Seite 17 DIN EN ISO 13849-1: Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen Angewandte sonstige technische Normen und Spezifikationen : Bevollmächtigte für die Technische Dokumentation: Eckstein GmbH, Robert Bosch Straße 37, 67227 Frankenthal Ort/Datum: Frankenthal, 15.01.2019 Seite 17...
-
Seite 18: Sonstige Informationen
12. Sonstige Informationen Zulässige Regeneriermittel Die Enthärtungsanlage SE darf nur mit folgenden Regeneriermitteln betrieben werden: Salztabletten nach EN 973 6.4 Reinigung & Entsorgung Reinigen Sie die Anlage nur von außen. Verwenden Sie keine scharfen Reinigungsmittel. Die Kartonverpackung ist für die Altpapierentsorgung bestimmt. Das Produkt sowie die Zubehörteile, gehören nicht in den Hausmüll ! Beachten Sie die geltenden Vorschriften ! Sorgen Sie dafür, dass das Produkt und die Zubehörteile ordnungsgemäß... -
Seite 19: Ihre Notizen
13. Ihre Notizen: ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ Seite 19... -
Seite 20: Nimmt Wasser Die Härte
Urheberrecht Das Urheberecht dieser Anleitung verbleibt beim Ersteller. Kein Teil dieser Anleitung, darf in irgendeiner Form ohne Genehmigung der Eckstein GmbH reproduziert, oder unter Verwendung elektronischer Systeme, verarbeitet vervielfältigt oder verbreitet werden. Zuwiderhandlungen, die den oben genannten Angaben widersprechen, verpflichten zu Schadenersatz.
