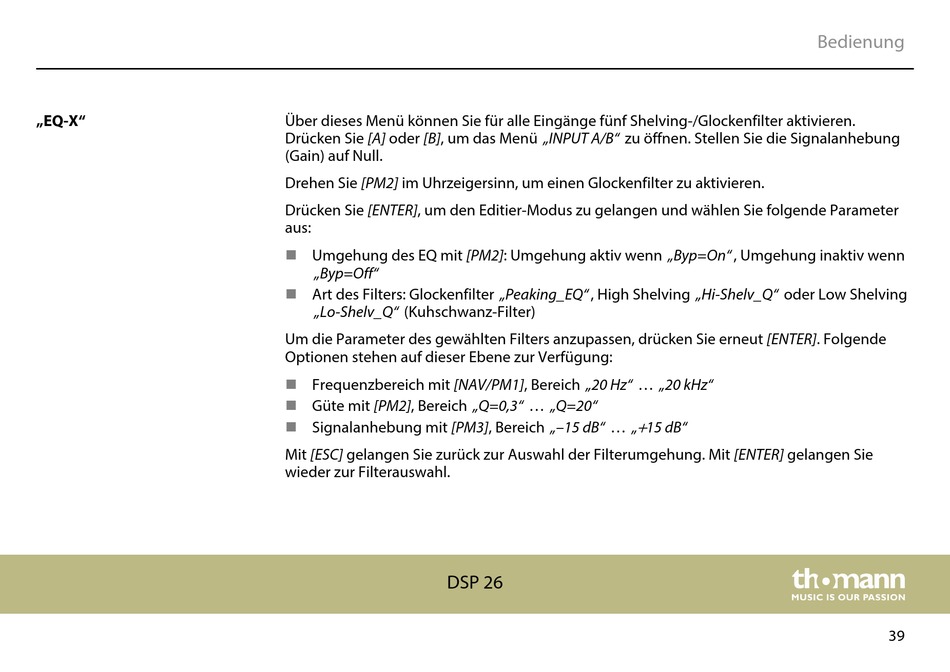

The t.racks DSP 26 Bedienungsanleitung Seite 39

„EQ-X" Über dieses Menü können Sie für alle Eingänge fünf Shelving-/Glockenfilter aktivieren.
Drücken Sie [A] oder [B], um das Menü „INPUT A/B" zu öffnen. Stellen Sie die Signalanhebung
(Gain) auf Null.
Drehen Sie [PM2] im Uhrzeigersinn, um einen Glockenfilter zu aktivieren.
Drücken Sie [ENTER], um den Editier-Modus zu gelangen und wählen Sie folgende Parameter
aus:
Umgehung des EQ mit [PM2]: Umgehung aktiv wenn „Byp=On" , Umgehung inaktiv wenn
n
„Byp=Off"
Art des Filters: Glockenfilter „Peaking_EQ" , High Shelving „Hi-Shelv_Q" oder Low Shelving
n
„Lo-Shelv_Q" (Kuhschwanz-Filter)
Um die Parameter des gewählten Filters anzupassen, drücken Sie erneut [ENTER]. Folgende
Optionen stehen auf dieser Ebene zur Verfügung:
Frequenzbereich mit [NAV/PM1], Bereich „20 Hz" ... „20 kHz"
n
Güte mit [PM2], Bereich „Q=0,3" ... „Q=20"
n
Signalanhebung mit [PM3], Bereich „–15 dB" ... „
n
Mit [ESC] gelangen Sie zurück zur Auswahl der Filterumgehung. Mit [ENTER] gelangen Sie
wieder zur Filterauswahl.
DSP 26
+ 15 dB"
Bedienung
39
