Störungen

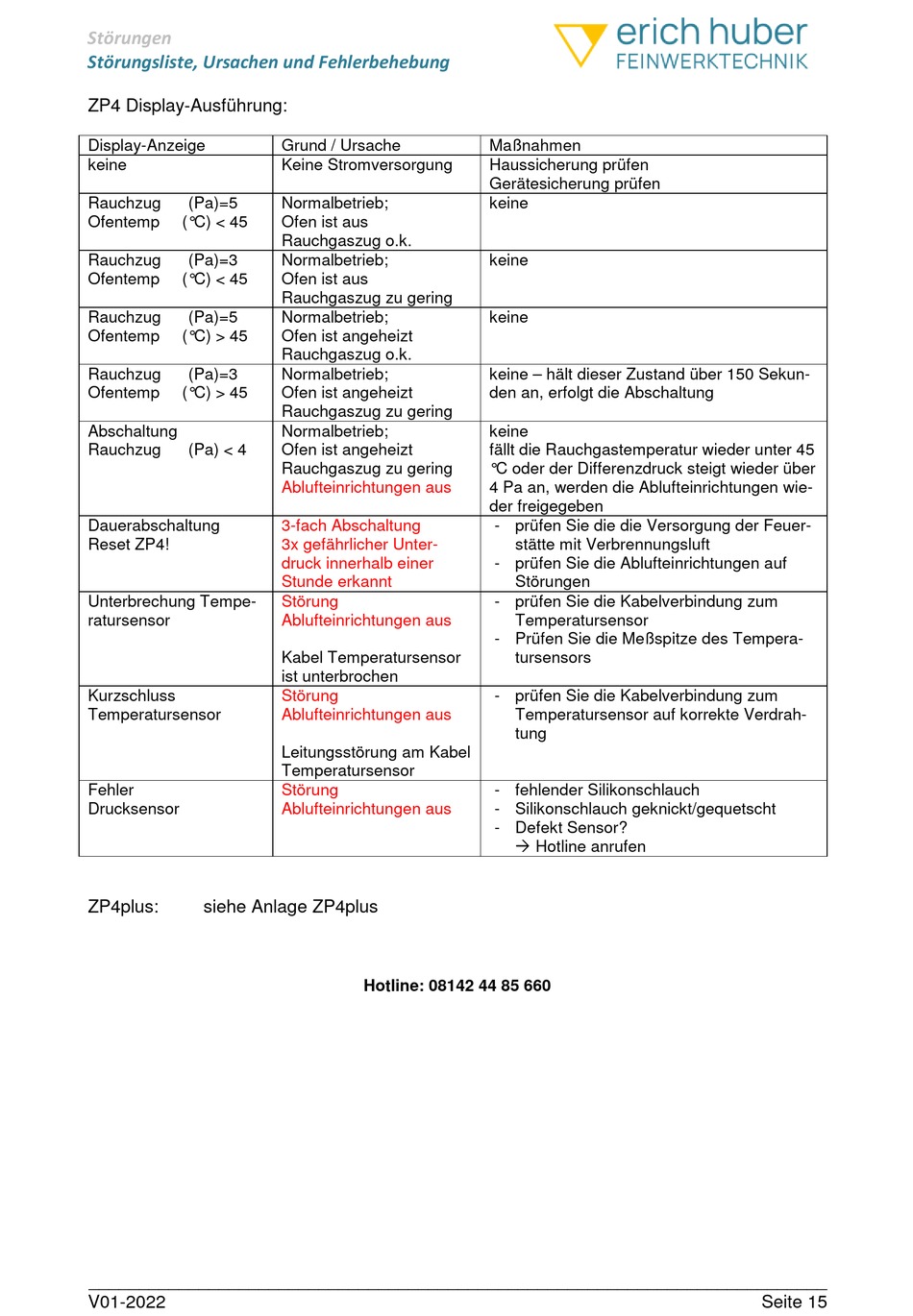

Störungsliste, Ursachen und Fehlerbehebung
ZP4 Display-Ausführung:
Display-Anzeige
keine
Rauchzug
(Pa)=5
Ofentemp
(° C) < 45
Rauchzug
(Pa)=3
Ofentemp
(° C) < 45
Rauchzug
(Pa)=5
Ofentemp
(° C) > 45
Rauchzug
(Pa)=3
Ofentemp
(° C) > 45
Abschaltung
Rauchzug
(Pa) < 4
Dauerabschaltung
Reset ZP4!
Unterbrechung Tempe-
ratursensor
Kurzschluss
Temperatursensor
Fehler
Drucksensor
ZP4plus:
siehe Anlage ZP4plus
__________________________________________________________________________
V01-2022
Grund / Ursache
Keine Stromversorgung
Normalbetrieb;
Ofen ist aus
Rauchgaszug o.k.
Normalbetrieb;
Ofen ist aus
Rauchgaszug zu gering
Normalbetrieb;
Ofen ist angeheizt
Rauchgaszug o.k.
Normalbetrieb;
Ofen ist angeheizt
Rauchgaszug zu gering
Normalbetrieb;
Ofen ist angeheizt
Rauchgaszug zu gering
Ablufteinrichtungen aus
3-fach Abschaltung
3x gefährlicher Unter-
druck innerhalb einer
Stunde erkannt
Störung
Ablufteinrichtungen aus
Kabel Temperatursensor
ist unterbrochen
Störung
Ablufteinrichtungen aus
Leitungsstörung am Kabel
Temperatursensor
Störung
Ablufteinrichtungen aus
Hotline: 08142 44 85 660
Maßnahmen
Haussicherung prüfen
Gerätesicherung prüfen
keine
keine
keine
keine – hält dieser Zustand über 150 Sekun-
den an, erfolgt die Abschaltung
keine
fällt die Rauchgastemperatur wieder unter 45
° C oder der Differenzdruck steigt wieder über
4 Pa an, werden die Ablufteinrichtungen wie-
der freigegeben
- prüfen Sie die die Versorgung der Feuer-
stätte mit Verbrennungsluft
- prüfen Sie die Ablufteinrichtungen auf
Störungen
- prüfen Sie die Kabelverbindung zum
Temperatursensor
- Prüfen Sie die Meßspitze des Tempera-
tursensors
- prüfen Sie die Kabelverbindung zum
Temperatursensor auf korrekte Verdrah-
tung
- fehlender Silikonschlauch
- Silikonschlauch geknickt/gequetscht
- Defekt Sensor?
Hotline anrufen
Seite 15
