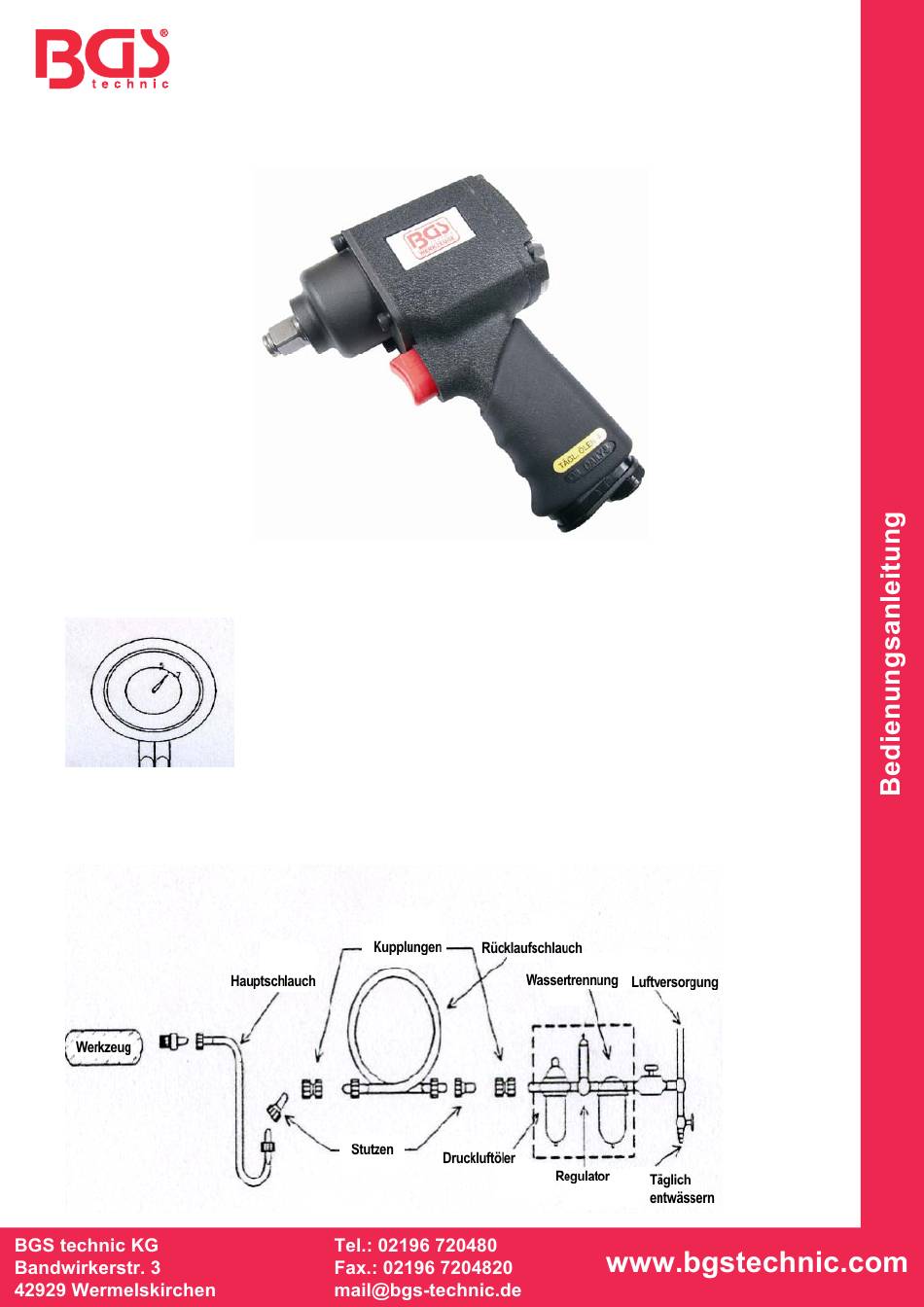

Druckluft-Schlagschrauber, 1/2" Antrieb, 610 NM
1. Sicherheitshinweise
1.1 Luftdruck
Achten Sie bei der Luftzufuhr stets auf einen korrekten Luftdruck von 90psi (6,3kg/cm²) um eine lange
Haltbarkeit des Werkzeugs zu gewährleisten.
1.2 Luftzufuhr (Luftschläuche)
Verwenden Sie einen 3/8" Luftschlauch zwischen dem Kompressor und dem Schlagschrauber.
Druckluft ist gekühlt und ihr Wassergehalt wird herausgefiltert, sobald die Druckluft aus dem
Kompressor austritt.
