Inhaltszusammenfassung für DOM Tronic Pro

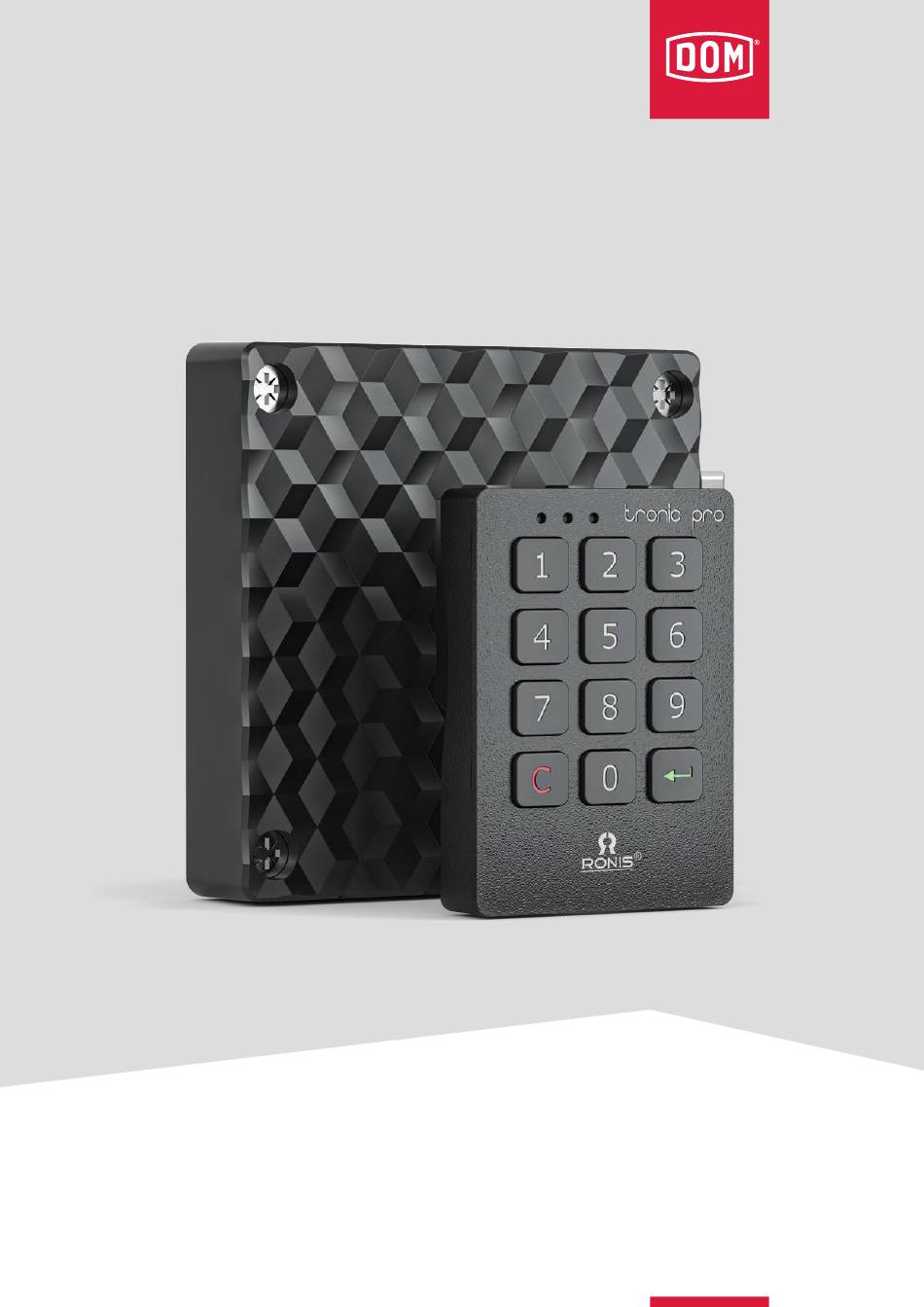

- Seite 1 Tronic Pro Montageanleitung...
-
Seite 2: Bohrschablone
BITTE BEACHTEN: Schablone in Originalgröße. Für den Ausdruck die Druckereinstellung Bohrschablone „tatsächliche Größe“ verwenden! MONTAGE TRONIC PRO : Drilling tem Right hand door Türanschlag rechts ø 8,1 ø 4,5 Zum Versenken des Schraubenkopfs... - Seite 3 BITTE BEACHTEN: Schablone in Originalgröße. Für den Ausdruck die Druckereinstellung „tatsächliche Größe“ verwenden! TRONIC PRO : Drilling template Left hand door Türanschlag links ø 8,1 ø 4,5 Zum Versenken des Schraubenkopfs...
- Seite 4 Zubehör MONTAGE ø 5 x 29,5 ø 3,5 x 9,5 Schließblech M3x18...
- Seite 5 Montage Türanschlag rechts MONTAGE 18 mm Schnitt A-A Wandstärke 18 + x mm ø 3,5 ø 22...
- Seite 6 Montage Türanschlag rechts MONTAGE Türanschlag rechts Warnung: Die blaue Markierung auf dem Kabel muss zur Verschlussseite (Riegel) zeigen. Türanschlag rechts...
- Seite 7 Montage Türanschlag links MONTAGE 18 mm Schnitt A-A Wandstärke 18 + x mm ø 3,5 ø 22...
- Seite 8 Montage Türanschlag links MONTAGE Warnung: Die blaue Markierung auf Türanschlag links dem Kabel muss zur Verschlussseite (Riegel) zeigen. Türanschlag links...
-
Seite 9: Wichtige Hinweise
Wichtige Hinweise MONTAGE Vergewissern Sie sich, dass das Kabel Während der Kabelmontage keine richtig angeschlossen ist (gerade und Tasten drücken. richtig herum eingesteckt ist). Die Batteriehalterung mithilfe der T20 Torx-Schraube auf der gegen- überliegenden Seite des Batteriefachs lösen. Achten Sie darauf, die Batterien richtig einzusetzen (wie auf der Batteriehalte- rung angegeben). - Seite 10 Wichtige Hinweise MONTAGE Vergewissern Sie sich, dass die Schrauben nicht zu fest angezogen sind (< 20 kgf/cm2). Prüfen Sie, ob sich der Riegel unge- hindert und ohne am Türrahmen zu reiben öffnen und schließen lässt.
- Seite 11 LED-Leuchten MONTAGE Nach Eingabe des korrekten Codes und drücken der EINGABETASTE blinken die drei LEDs (grün, gelb, rot) gleichzeitig und das Schloss funktio- niert nicht. Leere Batterien: Wechseln Sie die Batterien. Nach dem Drücken einer beliebigen Taste blinkt die gelbe LED. Leere oder fast leere Batterien: Wechseln Sie die Batterien.
- Seite 12 Batterien MONTAGE Batteriewechsel: 1. Schließen Sie das externe Batte- riepack wie in der Abbildung gezeigt an das Schloss an. 2. Wenn das Schloss verriegelt ist, öffnen Sie es mithilfe der Benutzer- karte (oder Masterkarte). 3. Ersetzen Sie die alten Batterien und trennen Sie das externe Batterie- pack.
