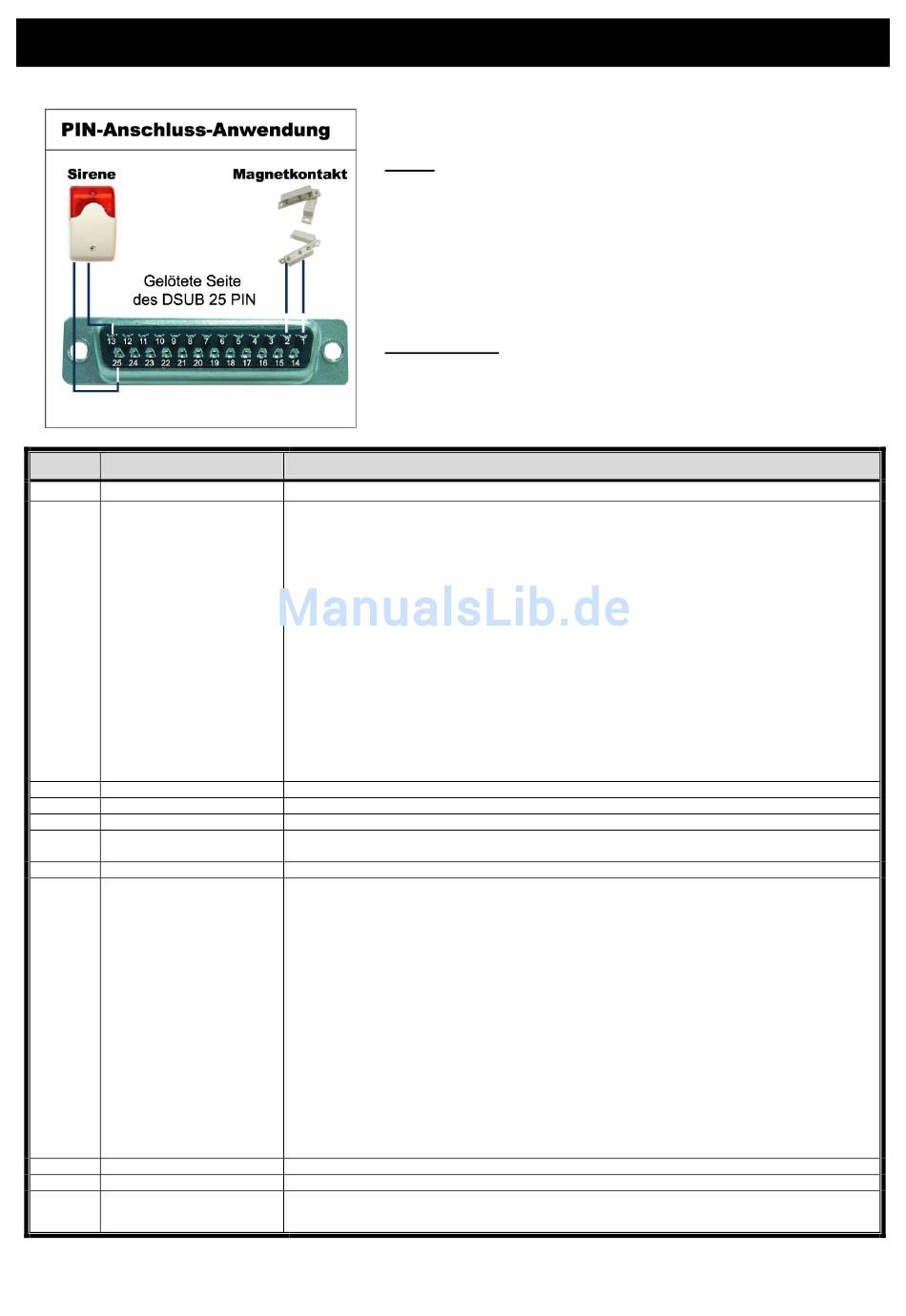

ANHANG 1 PINBELEGUNG
1. Beim 16CH-DVR
POL
FUNKTION
1
MASSE
2~9
ALARMEINGÄNGE
10
EXTERNER EINGANG 1
11
EXTERNER AUSGANG 1
12
RS485-A
13
EXTERNER ALARM NO
14
EXTERNER EINGANG 0
15~22
ALARMEINGÄNGE
23
EXTERNER EINGANG 0
24
RS485-B
25
EXTERNER ALARM COM
Sirene
Wenn der DVR durch einen Alarm oder eine Bewegungserkennung
ausgelöst wird, wird COM mit NO verbunden und Sirene und
Lichtsignale werden ausgelöst.
Magnetkontakt
Wenn der Magnetkontakt öffnet, wird der Alarm ausgelöst und die
Aufnahme beginnt.
ERDUNG
Verbinden Sie die ALARMEINGÄNGE (Pol 2 bis 9) und MASSE (Pol 1) mit Kabeln. Wenn ein Alarm
ausgelöst wird, startet der DVR die Aufzeichnung und das Signal ertönt.
PIN 2 ist Alarm 1. Wenn der Alarm ausgelöst wird, startet der CH1 des DVR eine durch Alarm ausgelöste
Aufzeichnung.
PIN 3 ist Alarm 3. Wenn der Alarm ausgelöst wird, startet der CH3 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 4 ist Alarm 5. Wenn der Alarm ausgelöst wird, startet der CH5 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 5 ist Alarm 7. Wenn der Alarm ausgelöst wird, startet der CH7 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 6 ist Alarm 9. Wenn der Alarm ausgelöst wird, startet der CH9 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 7 ist Alarm 11. Wenn der Alarm ausgelöst wird, startet der CH11 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 8 ist Alarm 13. Wenn der Alarm ausgelöst wird, startet der CH13 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 9 ist Alarm 15. Wenn der Alarm ausgelöst wird, startet der CH15 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung wird COM jedoch mit NO
verbunden. Maximale Belastung: 24 VDC, 1 A.
Verbinden Sie die Alarmeingänge (Pol 15 bis 22) und MASSE (Pol 1) mit Kabeln. Wenn ein Alarm
ausgelöst wird, startet der DVR die Aufzeichnung und das Signal ertönt.
PIN 15 ist Alarm 2. Wenn der Alarm ausgelöst wird, startet der CH2 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 16 ist Alarm 4. Wenn der Alarm ausgelöst wird, startet der CH4 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 17 ist Alarm 6. Wenn der Alarm ausgelöst wird, startet der CH6 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 18 ist Alarm 8. Wenn der Alarm ausgelöst wird, startet der CH8 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 19 ist Alarm 10. Wenn der Alarm ausgelöst wird, startet der CH1 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 20 ist Alarm 12. Wenn der Alarm ausgelöst wird, startet der CH12 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 21 ist Alarm 14. Wenn der Alarm ausgelöst wird, startet der CH14 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
PIN 22 ist Alarm 16. Wenn der Alarm ausgelöst wird, startet der CH16 des DVR eine durch den Alarm
ausgelöste Aufzeichnung.
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung wird COM jedoch mit NO
verbunden. Maximale Belastung: 24 VDC, 1 A.
33
BESCHREIBUNG
ANHANG 1 PINBELEGUNG
