2-2 So installieren Sie die Festplatte an der zweiten
Halterung

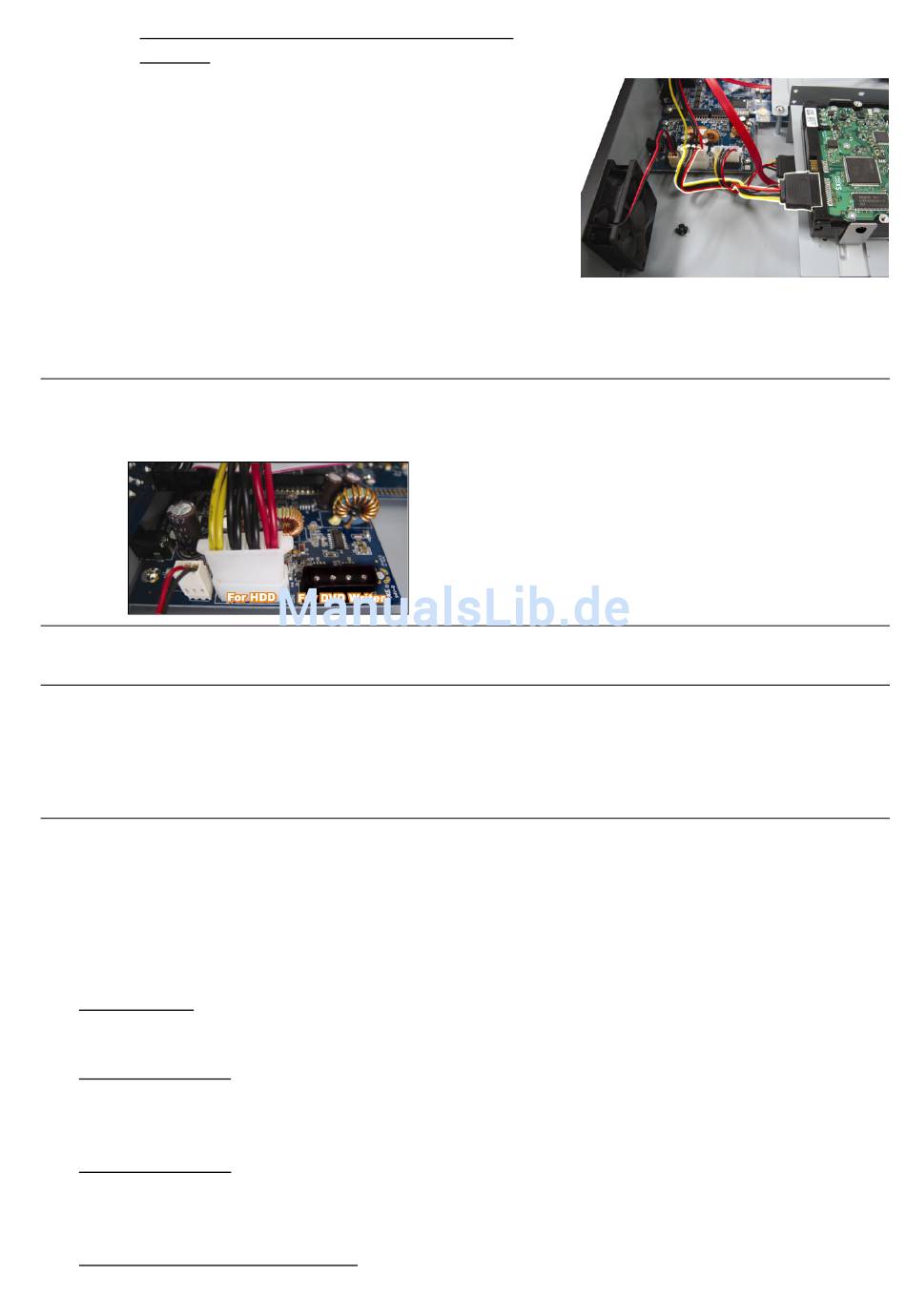

Verbinden Sie den Netz- und Datenbusanschluss an
der Festplatte.
Achten Sie beim Anschließen des Netzkabels darauf,
das Kabel durch das Netzkabel des DVD-Brenners zu
führen. Dadurch wird verhindert, dass das Netzkabel
der Festplatte den Lüfter blockiert.
Richten Sie die Schraubenlöcher der Halterung an den
Schraubenlöchern der Festplatte aus. Achten Sie
darauf, dass die PCB-Seite der Festplatte nach oben
zeigt. Befestigen Sie dann die Festplatte an der
Halterung.
Hinweis: Achten Sie darauf, das Festplattennetzkabel an der WEISSEN Buchse des DVR-Mainboards
anzuschließen (siehe Abbildung unten). Die schwarze Buchse dient der Installation eines
DVD-Brenners.
Schritt 3: Schließen Sie die obere Abdeckung des DVR wieder; befestigen Sie sämtliche Schrauben, die Sie in
Schritt 1 gelöst haben.
Hinweis: Wenn eine HDD zum ersten Mal angeschlossen ist und der DVR eingeschaltet wird, erkennt
und formatiert der DVR die HDD bei Bedarf automatisch. Zur selben Zeit durchsucht der
DVR die Festplatte auf defekte Sektoren und nutzt die funktionstüchtigen Sektoren zum
Speichern der Daten und Aufnahmen.
Es dauert circa acht Minuten, bis dieser Vorgang bei einer 1 TB-HDD abgeschlossen ist; die
tatsächlich benötigte Zeit kann je nach HDD-Kapazität variieren.

3.2. Kameraverbindung

Die Kameras müssen angeschlossen und mit Strom versorgt werden. Verbinden Sie dann den Videoausgang der
Kamera mit dem Videoeingang des DVR über ein Koaxial- oder Cinchkabel mit BNC-Steckern. Der DVR erkennt
automatisch das Videosystem der angeschlossenen Kamera(s) (NTSC / PAL) und schaltet sich selbst auf das
richtige System.
1) Stromanschluss
Schließen Sie die Kamera am angegebenen Stromnetz an.
2) Videokabelanschluss
Verbinden Sie in den Videoausgang der Kamera mit dem Videoeingang des DVR; dazu verwenden Sie Koaxial-
oder Cinchkabel mit BNC-Stecker.
3) Audiokabelanschluss
Verbinden Sie in den Audioausgang der Kamera mit dem Audioeingang des DVR durch ein Koaxial- oder
Cinchkabel mit BNC-Steckern.
4) Kameraeinstellung (nur PTZ-Kameras)
Einzelheiten zu Kameratitel, ID, Protokoll und Baudrateneinstellung finden Sie im Abschnitt „5.5. REMOTE" auf
7
ANSCHLÜSSE UND EINRICHTUNG
