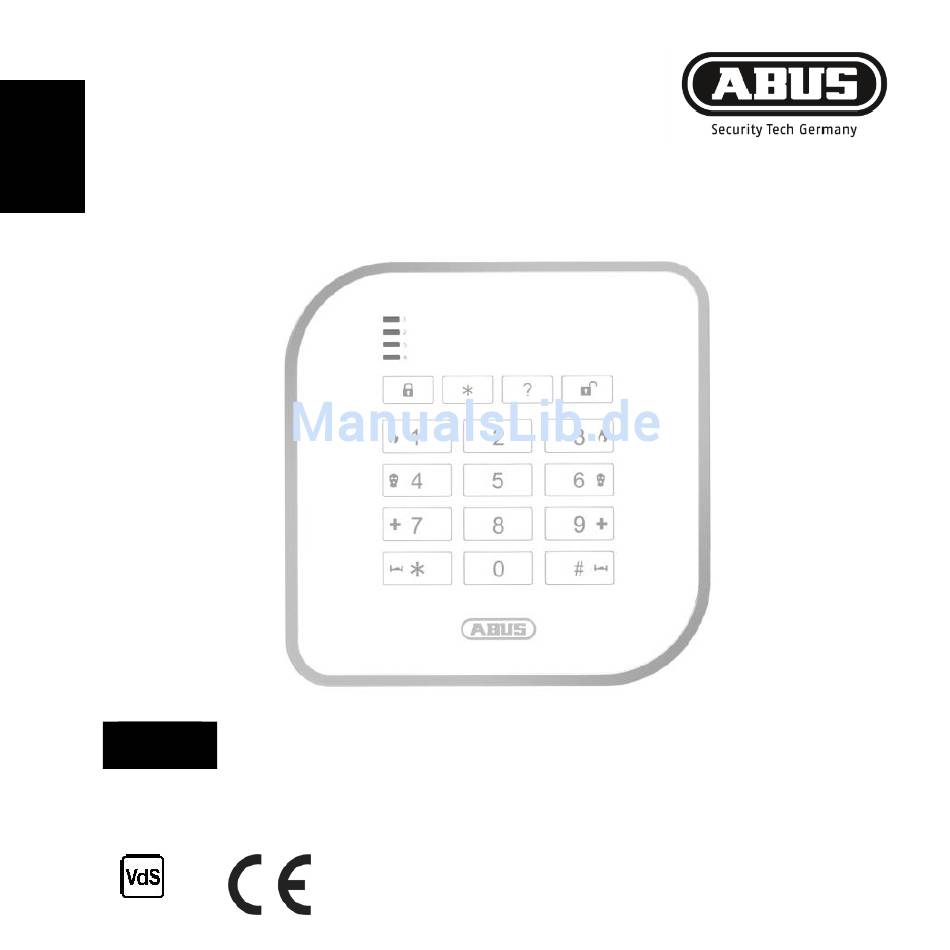

- Seite 1 FUBE50000 Secvest Funk-Bedienteil Installations- und Bedienungsanleitung Version 2.1 BOM 12603591 H 115013...
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ................4 Sicherheitshinweise ............. 5 Lieferumfang ................. 6 Technische Daten ..............7 Funktionsprinzip & Leistungsmerkmale ......9 Montage & Inbetriebnahme ..........11 Anzeigen & Funktionen ............16 Wartung & Instandhaltung ..........21 Gewährleistung ..............22 Entsorgung ................23 Konformitätserklärung ............ -
Seite 4: Einführung
Haftungsbeschränkung Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der durch falsche Installation und Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet: Symbol Signalwort Bedeutung Warnhinweis auf Verletzungsgefahren oder Gefahren Gefahr für die Gesundheit. Warnhinweis auf Verletzungsgefahren oder Gefahren Gefahr für Ihre Gesundheit durch elektrische Spannung. Sicherheitshinweis auf mögliche Schäden am Wichtig Gerät/Zubehör. -
Seite 6: Lieferumfang
Sicherheitshinweise | Lieferumfang Die Batterien dürfen nicht verbrannt werden. Die Batterien dürfen nicht mit Wasser in Berührung kommen. Die Batterien dürfen nicht zerlegt, angestochen oder beschädigt werden. Die Batteriekontakte dürfen nicht kurzgeschlossen werden. Die Batterien dürfen nicht in die Hände von Kleinkindern gelangen. -
Seite 7: Technische Daten
Technische Daten Technische Daten Abmessungen (LxBxH) 120 x 120 x 30 mm Gewicht 176 g (ohne Batterien), 246 g (mit Batterien), 70 g (Batterien) Anzeigen 4 Status LEDs für die Teilbereiche Betriebstemperatur - 10 bis + 55 °C ... - Seite 8 Zertifizierungen EN50131-3 Zugangscode 4- oder 6-stellig Konformität Das FUBE50000 Secvest Funk-Bedienteil ist konform gemäß EN 50131-1, EN50131-3:2009, EN 50131-5-3 und EN 50131-6 Sicherheitsgrad 2 bei ordnungsgemäßer Installation in Verbindung mit der Secvest Funkalarmanlage FUAA50xxx (geprüft durch ANPI).
-
Seite 9: Funktionsprinzip & Leistungsmerkmale
Funktionsprinzip & Leistungsmerkmale Funktionsprinzip & Leistungsmerkmale Allgemeines Das Secvest Funk-Bedienteil (FUBE50000) ist ein optionales Zusatzmodul für die Secvest Funkalarmanlage (FUAA50xxx). Es dient zum Aktivieren und Deaktivieren von Teilbereichen oder der gesamten Funkalarmanlage und besitzt einen integrierten Chipschlüsselleser. Der Betrieb ist wahlweise im reinen Batteriebetrieb oder zusätzlich mit externer Spannungsversorgung (Netzteil) möglich. - Seite 10 Funktionsprinzip & Leistungsmerkmale LED Statusanzeige Die vier Status LEDs des Bedienteils signalisieren den Status der vier Teilbereiche. Die möglichen Zustände werden wie folgt signalisiert: Übertragung an die Aktiviert Alarmanlage -blinkend- Warten auf Bestätigung GRÜN Deaktiviert GRÜN (alle 4 LEDs gleichzeitig) -blinkend- ...
-
Seite 11: Montage & Inbetriebnahme
Montage & Inbetriebnahme Montage & Inbetriebnahme Bestimmung des Montageorts Um die ordnungsgemäße Funktion des Bedienteils und des Proximity Chipschlüssel- Lesers zu gewährleisten stellen Sie sicher, dass sich innerhalb eines Radius von ca. 50 cm um den vorgesehenen Montageort keine Leitungen/Kabel, Rohrleitungen, Metallarmierungen oder andere relevante Installationskomponenten befinden. - Seite 12 Montage & Inbetriebnahme DIP-Schalter Belegung Nehmen Sie die DIP-Schalter Einstellung gemäß den Anforderungen vor. Werks- / Vor- Funktion Deaktiviert Aktiviert einstellung* Permanente Status LEDs Status der Teilbereiche wird bei Bedienung nur für Permanente Status LEDs einige Sekunden angezeigt* Abwärtskompatibilität FU80xx FUAA50xxx* Batteriebetrieb Batteriebetrieb...
- Seite 13 Montage & Inbetriebnahme Inbetriebnahme Legen Sie die drei AA Batterien in das Batteriefach ein. Achten Sie hierbei auf die Polarität! Die Notstromlaufzeit bei Stromausfall bzw. die Batterielaufzeit beim Betrieb ohne externe Spannungsversorgung beträgt ca. 1 - 2 Jahre. Die tatsächliche Batterielaufzeit ist größtenteils von den genutzten Funktionen (Chipschlüssel-Leser, Tastenbeleuchtung) und der Häufigkeit...
- Seite 14 Montage & Inbetriebnahme Automatische Kalibrierung des Chipschlüssel-Lesers Ist der DIP-Schalter 6 (Chipschlüssel-Leser) beim Start des Bedienteils aktiviert, wird dieser nach Ablauf des LED-Tests und der Anzeige der SW-Version automatisch kalibriert. Während der Kalibrierung des Chipschlüssel-Lesers leuchten die Status- LEDs der Teilbereiche 1 bis 4 nacheinander („Lauflicht“ von oben nach unten) auf.
- Seite 15 Montage & Inbetriebnahme Lernen Sie nun das Funkbedienteil ein (siehe Kapitel „Einlernvorgang“) und verschließen Sie den Deckel nach erfolgreichem Einlernvorgang. Starten Sie nach Abschluss der Montage und Inbetriebnahme manuell die Kalibrierung des Chipschlüssel-Lesers indem Sie die Tasten gleichzeitig betätigen. Das Bedienteil muss hierbei geschlossen und verschraubt sein und sich am finalen Installationsort befinden.
-
Seite 16: Anzeigen & Funktionen
Anzeigen & Funktionen Anzeigen & Funktionen Einlernvorgang Versetzen Sie die Secvest in den „Einlernmodus“ (siehe hierzu Installationsanleitung der Funkalarmanlage) und senden Sie ein Einlernsignal vom Funkbedienteil zur Funkalarmanlage. Das Einlernsignal kann entweder mittels Einlegen der Batterien oder mittels Betätigen des Sabotageschalters gesendet werden. Wurde das Einlernsignal von der Funkalarmanlage empfangen, gibt diese einen Doppelton aus und die empfangene Signalstärke wird angezeigt. - Seite 17 Bedienteil kann in den folgenden Chipschlüssel Registrierter Chipschlüssel drei Betriebsmodi erfolgen: „Schnell Aktiv“ - keine- Die Konfiguration hierfür erfolgt in der Funkalarmanlage. Halten Sie zur Authentifizierung einen vorher in der Funkalarmanlage registrierten Chipschlüssel auf das ABUS Logo des Bedienteils.
- Seite 18 Anzeigen & Funktionen Ausgangsverzögerung Soll die Zentrale erst nach Ablauf einer definierten Ausgangsverzögerungszeit scharf geschaltet werden, kann dies ebenfalls in der Funkalarmanlage konfiguriert werden. Aktivieren der gesamten Funkalarmanlage oder einzelner Teilbereiche Authentifikation gemäß konfiguriertem Betriebsmodus des Bedienteils. (1.) Drücken Sie die (2.) Drücken Sie die Taste...
- Seite 19 Anzeigen & Funktionen Deaktivieren der Funkalarmanlage Authentifikation gemäß konfiguriertem Betriebsmodus des Bedienteils. Deaktivieren der Funkalarmanlage mittels Drücken der „Deaktivieren“-Taste. Statusabfrage Authentifikation gemäß konfiguriertem Betriebsmodus des Bedienteils. Statusabfrage der Funkalarmanlage mittels Drücken der „Statusabfrage“-Taste. Die LED-Anzeige signalisiert den Status der jeweiligen Teilbereiche.
- Seite 20 Anzeigen & Funktionen Manuelles Auslösen von Alarmen ohne vorheriger Authentifizierung Durch das gleichzeitige Drücken von zwei Funktionstasten können Sie ohne Eingabe eines Codes über das Funkbedienteil einen Alarm auslösen. Diese Funktion muss allerdings vorher in der Funkalarmanlage aktiviert werden: Feueralarm ...
-
Seite 21: Wartung & Instandhaltung
Wartung & Instandhaltung Wartung & Instandhaltung Die Lebensdauer der Funk-Bedienteil Batterien beträgt in der Regel ca. 2 Jahre. Wenn die Batterien getauscht werden müssen, zeigt die Zentrale die Fehlermeldung „FKBDT== Batt schwach“ an. Die Batterien sollten dann von einem Errichter ausgewechselt werden. -
Seite 22: Gewährleistung
Ansprüche sind ausdrücklich ausgeschlossen. Von der Gewährleistung ausgeschlossen sind mitgelieferte Batterien. ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind. -
Seite 23: Entsorgung
Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler. Konformitätserklärung Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass sich das Gerät mit der Artikelnummer FUBE50000 in Übereinstimmung mit den grundlegenden Anforderungen und den einschlägigen Bestimmungen der folgenden Richtlinie/n 1999/5/EG befindet: Die Konformitätserklärung kann unter folgender Adresse bezogen werden:...
