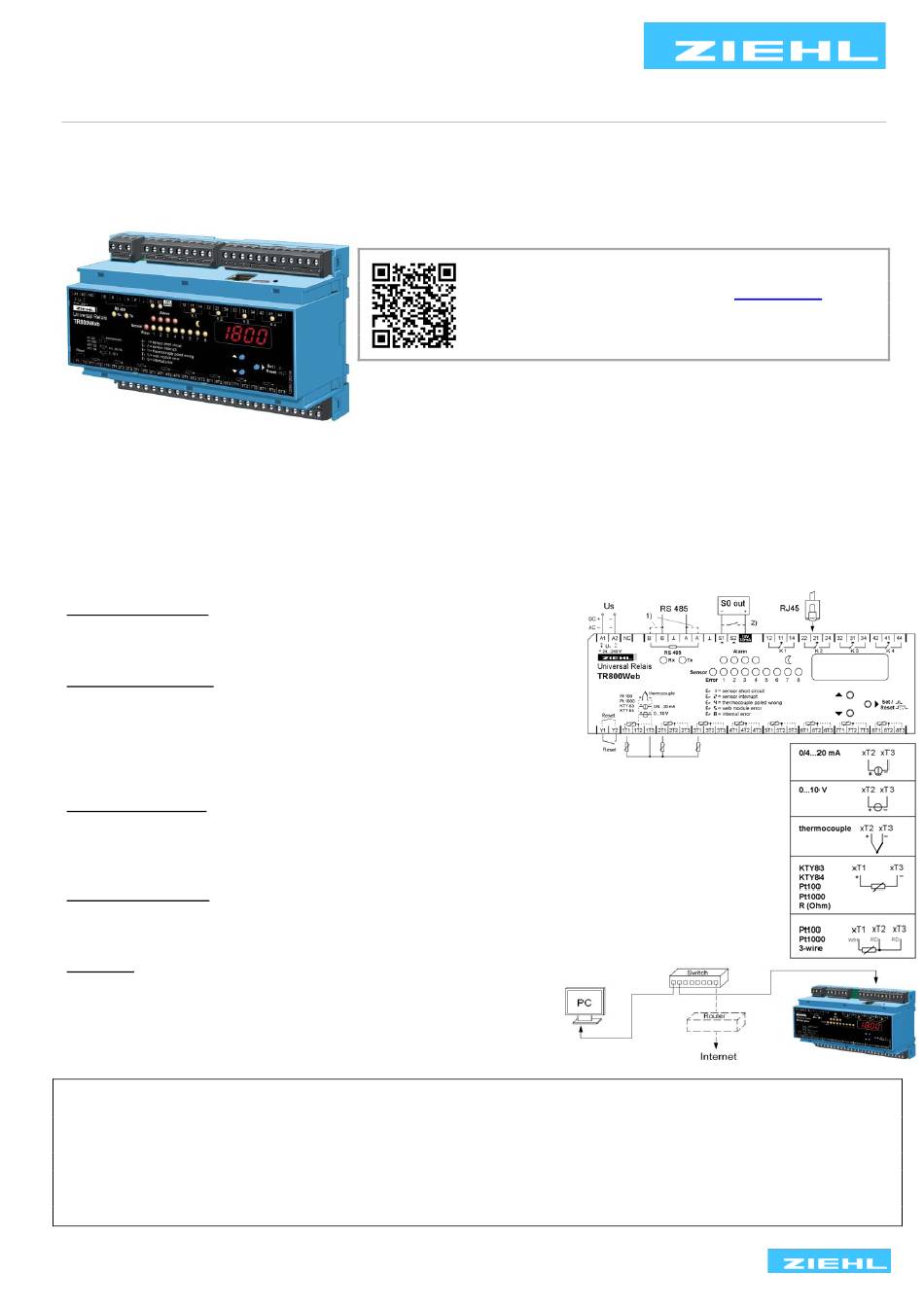

ZIEHL TR800Web Kurzanleitung

®
Temperaturrelais und MINIKA Strom- und Spannungsrelais
Kurzanleitung Temperaturrelais TR800Web
1 Anwendung und Kurzbeschreibung
Das TR800Web kann mit dem Intranet oder dem Internet verbunden und mit einem geeigneten Internet-Browser (getestet
mit Windows IE 7, IE 8 und Firefox 3) über TCP/IP ganz einfach vom PC aus bedient und abgefragt werden. Zur Bedienung
sind keine extra Softwares und keine Vorkenntnisse erforderlich.
Universal-Relais TR800Web überwachen und protokollieren gleichzeitig bis zu 8 unterschiedliche Eingangssignale. Jedem
der 4 Ausgangsrelais können bis zu 8 Grenzwerte, jeweils einer pro Eingang, zugeordnet werden
2 Technische Daten
Steuerspannung Us:
Toleranz
Leistungsaufnahme
Eingänge S1 und S2:
Maximale Eingangsspannung
Maximaler Eingangsstrom
Schaltschwelle
Mindest-Impulsdauer
Ausgang Hilfsspannung 18V 30mA
RS485 Schnittstelle:
Baudrate
Parität
Max Kabellänge
Einbaubedingungen:
zul. Umgebungstemperatur
zul. Lagertemperatur
Gehäuse:
Abmessungen (B x H x T)
Schutzart
Gewicht
4 Allgemeine Hinweise
Die Einhaltung der nachfolgenden Vorgaben dient auch der Sicherheit des Produktes.
Sollten die angegebenen Hinweise insbesondere zur generellen Sicherheit, Transport, Lagerung, Montage,
Betriebsbedingungen, Inbetriebnahme und Entsorgung / Recycling nicht beachtet werden, kann das Produkt eventuell
nicht sicher betrieben werden und kann eine Gefahr für Leib und Leben der Benutzer und dritter Personen darstellen.
Abweichungen von den nachfolgenden Vorgaben können daher sowohl zum Verlust der gesetzlichen
Sachmängelhaftungsrechte führen als auch zu einer Haftung des Käufers für das durch die Abweichung von den
Vorgaben unsicher gewordene Produkt.
TR800Web 12280-0754-03
®
Messgeräte MINIPAN
Weitere Info und Hilfe erhalten Sie über den
QR-Code
Technische Datenblätter, Betriebs- und Kurzanleitungen,
Anschlusspläne, CAD-Daten, Umfangreiche FAQ, Zertifikate.
AC/DC 24 – 240 V, 50/60 Hz
DC 20,4 – 297 V / AC 20 – 264 V
< 4W, < 13VA
30 V
ca. 12 mA
ca. 5 mA
> 25 ms
16-21 V max. 30 mA
4800, 9600, 19200 Baud
N, O, E (keine, ungerade, gerade)
1000 m bei 19200 Baud
-20 °C ... +65 °C
-20 °C ...+70 °C
Bauart V8, Verteilereinbau
140 x 90 x 58mm
IP 30 (Gehäuse), IP 20
(Klemmen)
ca. 370g
Seite 1 / 4
ZIEHL industrie – elektronik GmbH + Co KG
Daimlerstr.13, 74523 Schwäbisch Hall, Germany
+ 49 791 504-0,
Schaltrelais und Steuerungen Messumformer
oder auf ziehl.de unter
3 Anschlussplan
1) Abschlusswiderstand
aktiv: Brücke A nach A' und
B nach B'
Die Klemmen 1T3, 2T3, 3T3,
4T3, 5T3, 6T3, 7T3 und 8T3
sind intern verbunden.
www.ziehl.deAA
info@ziehl.de, www.ziehl.de
Netz- und Anlagenschutz
Stand: 2023-01-09 / dr
ab Firmware: 2.0.3
