3. Beschreibung
Es werden die Messarten Volt AC/DC, Strom AC/DC sowie 5 A für Stromwandler
unterstützt. Anzeigewerte können im Betrieb per Schaltkontakt an J4-J6
umgeschaltet werden. Es werden Min- und Maxwerte aufgezeichnet und können
per Schaltkontakt angezeigt und zurückgesetzt werden. Das Gerät zeichnet
Messwerte über eine Dauer von 36 Sekunden bis zu 14 Tagen auf. Der Zeitbereich
sowie die Anzeige der Verlaufsgrafik können per Schaltkontakt umgeschaltet
werden. Die Messwerte bleiben gespeichert, solange das Gerät mit Spannung
versorgt wird.
Über die dazugehörige Konfigurationssoftware „Digalox
Parameter pro Anzeigewert konfiguriert werden: Skalabeschriftungen, Anzeigestile
(Zeiger, Tacho, Balken, etc.), Startbild, Schwellwerte für die Alarmausgänge,
Hysterese u.v.m. Per Software können die Messwerte im Messspeicher ausgelesen
sowie eine kontinuierliche Messwertübertragung aktiviert werden. Die Messwerte
lassen sich innerhalb der Software grafisch auswerten und als CSV-Datei
exportieren.
®
Manager" können folgende

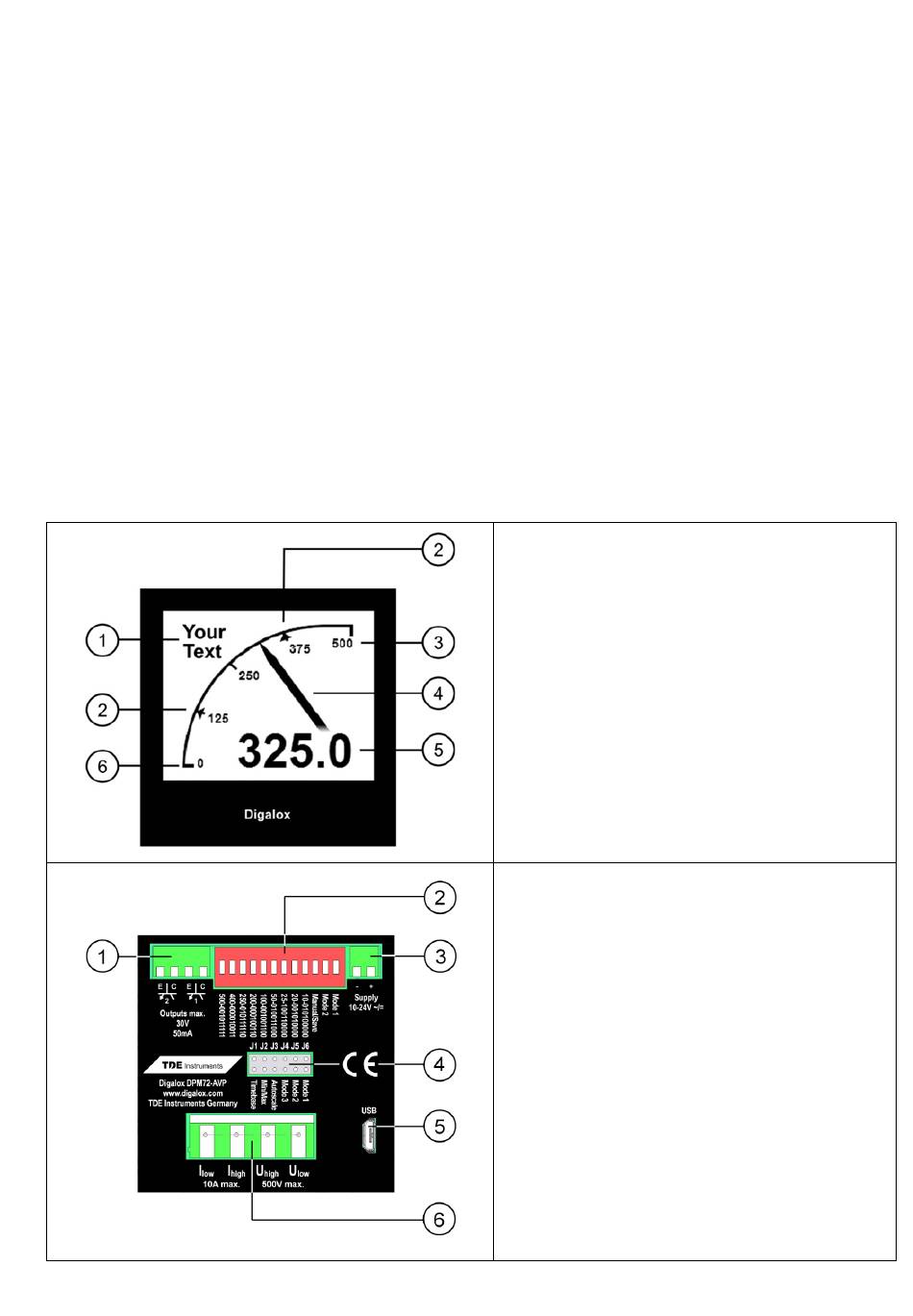

Vorderseite
1 Messeinheit oder Freitext
2 Schwellwerte
3 Obere Skalabeschriftung
4 Grafische Messwertdarstellung
5 Digitaler Messwert
6 Untere Skalabeschriftung
Rückseite
1 2 Optokoppler-Schaltausgänge
2 DIP-Schalter zur Einstellung von
oberer Skalabeschriftung und
Anzeigewert (Mode)
3 Eingang Versorgungsspannung
4 Anschlüsse J1 - J6 zur
Aktivierung/Umschaltung von
Verlaufsanzeige, Min/Max-
Anzeige, Autoskalierung,
Anzeigewert (Mode)
5 USB-Micro-B-Schnittstelle
6 Messeingänge
