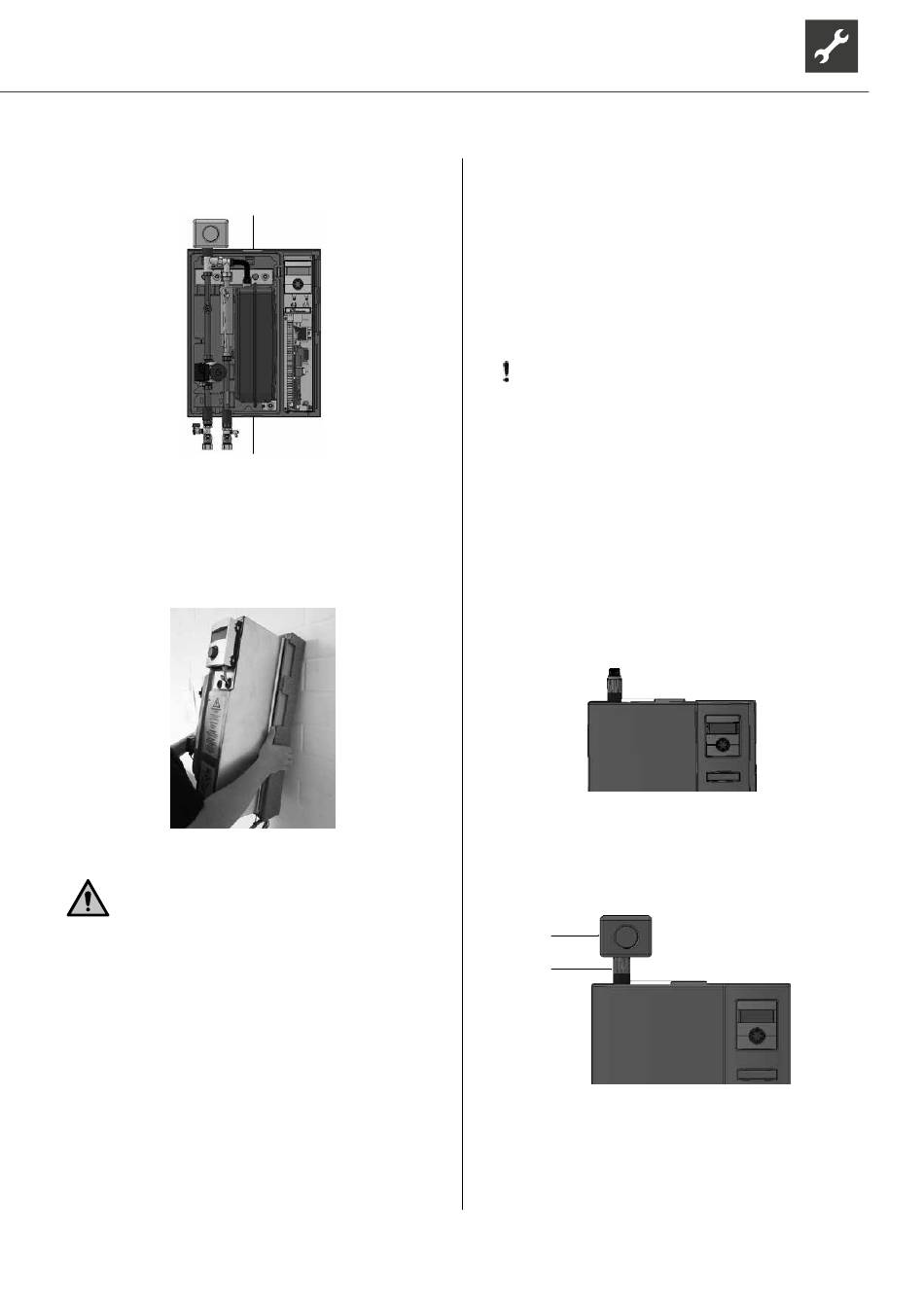

alpha innotec HMD 1/E Bedienungsanleitung Seite 9

3. Oberteil durch Ziehen an den Griffmulden nach
vorne abnehmen.
Beispiel HMD 1/E
Griffmulden
4. Innenliegendes Verpackungsmaterial (Transport-
sicherung) entfernen.
5. Das Hydraulikmodul mit beiliegenden Dübeln und
Schrauben an der Wand befestigen.
VORSICHT
Hände und Finger könnten bei den fol-
genden Arbeiten gequetscht werden!
Die Dübel sind ausschließlich für folgende Wandauf-
bauten geeignet:
● Beton
● Vollstein aus Leichtbeton
● Hohlblockstein aus Leichtbeton
● Porenbeton
● Spannbeton-Hohldeckenplatten
● Naturstein mit dichtem Gefüge
● Kalksand-Vollstein
● Kalksand-Lochstein
● Vollziegel
● Hochlochziegel
Technische Änderungen vorbehalten | 83053600hDE | ait-deutschland GmbH
● Hohldecken aus Ziegel, Beton oder ähnlich
● Vollgips-Platten
● Gipskarton- und Gipsfaserplatten
● Spanplatten
Das Plattenmaterial ist entsprechend stark zu dimen-
sionieren, damit ein sicherer Halt gewährleistet ist.
Für andere Wandaufbauten muss entsprechendes Be-
festigungsmaterial bauseits gestellt werden.
ACHTUNG
Freisparung zur Wand dient der Hinterlüftung
und darf nicht abgedichtet oder verschlossen
werden.
Kabelkanäle müssen in einem Abstand von
mindestens 2 cm zum Hydraulikmodul verlegt
werden.
Bei reversibler Variante
1. Gewindeabdeckungen auf die Stockschrauben
montieren.
2. Übergangsstück mit Sicherheitsbaugruppe auf
Hydraulikmodul aufschrauben.
3. Nach erfolgter Druckprobe Übergangsstück und
Sicherheitsbaugruppe mit im Lieferumfang be-
findlicher Isolierung isolieren.
