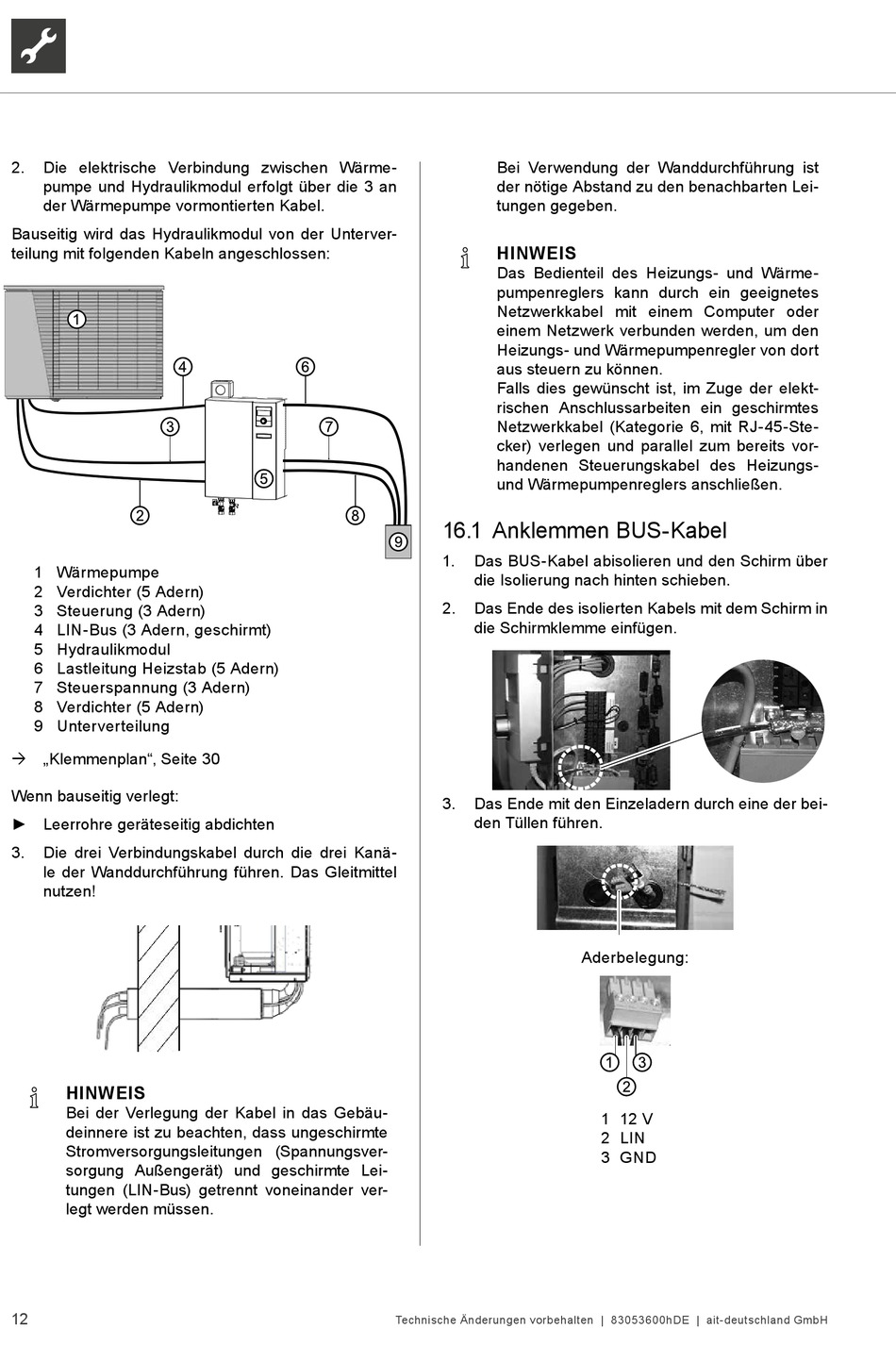

2.
Die elektrische Verbindung zwischen Wärme-
pumpe und Hydraulikmodul erfolgt über die 3 an
der Wärmepumpe vormontierten Kabel.
Bauseitig wird das Hydraulikmodul von der Unterver-
8b
55
teilung mit folgenden Kabeln angeschlossen:
40
80
O
D
O
1 Wärmepumpe
2 Verdichter (5 Adern)
3 Steuerung (3 Adern)
4 LIN-Bus (3 Adern, geschirmt)
5 Hydraulikmodul
6 Lastleitung Heizstab (5 Adern)
7 Steuerspannung (3 Adern)
14
8 Verdichter (5 Adern)
9 Unterverteilung
„Klemmenplan", Seite 30
2x U
Wenn bauseitig verlegt:
► Leerrohre geräteseitig abdichten
3.
Die drei Verbindungskabel durch die drei Kanä-
le der Wanddurchführung führen. Das Gleitmittel
nutzen!
16
17
V
HINWEIS
Bei der Verlegung der Kabel in das Gebäu-
deinnere ist zu beachten, dass ungeschirmte
Stromversorgungsleitungen (Spannungsver-
sorgung Außengerät) und geschirmte Lei-
tungen (LIN-Bus) getrennt voneinander ver-
legt werden müssen.
12
2x H
C
!
i
b
11
O
E
O
807318
Bei Verwendung der Wanddurchführung ist
der nötige Abstand zu den benachbarten Lei-
tungen gegeben.
HINWEIS
Das Bedienteil des Heizungs- und Wärme-
pumpenreglers kann durch ein geeignetes
Netzwerkkabel mit einem Computer oder
einem Netzwerk verbunden werden, um den
Heizungs- und Wärmepumpenregler von dort
aus steuern zu können.
Falls dies gewünscht ist, im Zuge der elekt-
rischen Anschlussarbeiten ein geschirmtes
Netzwerkkabel (Kategorie 6, mit RJ-45-Ste-
cker) verlegen und parallel zum bereits vor-
handenen Steuerungskabel des Heizungs-
und Wärmepumpenreglers anschließen.
16.1 Anklemmen BUS-Kabel
5
1.
Das BUS-Kabel abisolieren und den Schirm über
die Isolierung nach hinten schieben.
2.
Das Ende des isolierten Kabels mit dem Schirm in
die Schirmklemme einfügen.
3.
Das Ende mit den Einzeladern durch eine der bei-
den Tüllen führen.
Technische Änderungen vorbehalten | 83053600hDE | ait-deutschland GmbH
Aderbelegung:
1 12 V
2 LIN
3 GND
