ART DER VERWENDUNG

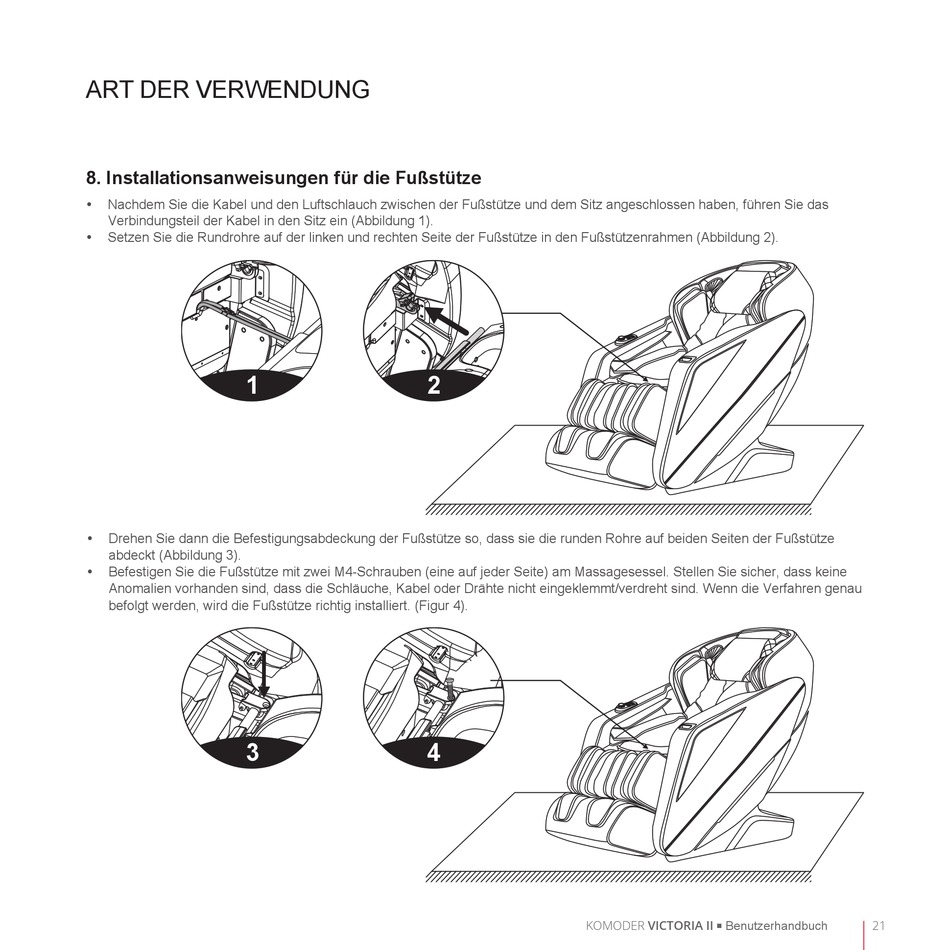

8. Installationsanweisungen für die Fußstütze
Nachdem Sie die Kabel und den Luftschlauch zwischen der Fußstütze und dem Sitz angeschlossen haben, führen Sie das
y
Verbindungsteil der Kabel in den Sitz ein (Abbildung 1).
Setzen Sie die Rundrohre auf der linken und rechten Seite der Fußstütze in den Fußstützenrahmen (Abbildung 2).
y
1
Drehen Sie dann die Befestigungsabdeckung der Fußstütze so, dass sie die runden Rohre auf beiden Seiten der Fußstütze
y
abdeckt (Abbildung 3).
Befestigen Sie die Fußstütze mit zwei M4-Schrauben (eine auf jeder Seite) am Massagesessel. Stellen Sie sicher, dass keine
y
Anomalien vorhanden sind, dass die Schläuche, Kabel oder Drähte nicht eingeklemmt/verdreht sind. Wenn die Verfahren genau
befolgt werden, wird die Fußstütze richtig installiert. (Figur 4).
3
2
4
KOMODER VICTORIA II
21
Benutzerhandbuch
