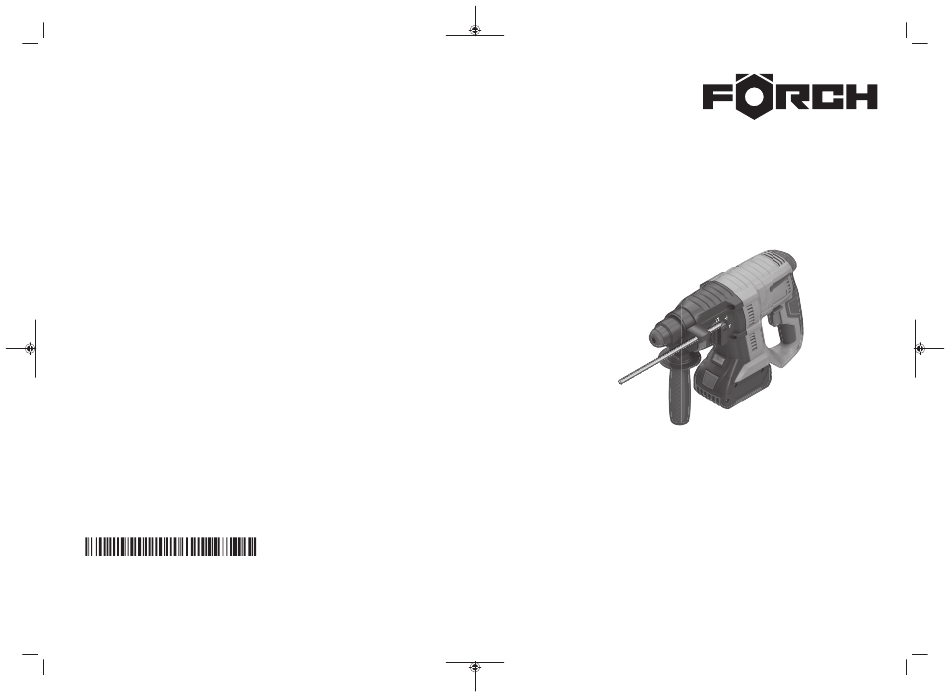

Forch 5331 1 18 3 Originalbetriebsanleitung

Akku-bohrhammer 18 v
Vorschau ausblenden Andere Handbücher für 5331 1 18 3:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Theo Förch GmbH & Co. KG
Theo-Förch-Str. 11-15
74196 Neuenstadt
Germany
www.foerch.de
1 609 92A 7MC
(2022.11) PS / 213
1 609 92A 7MC
Akku-Bohrhammer
18 V
5331 1 18 3
Originalbetriebsanleitung
Orijinal işletme talimatı
Original instructions
Instrukcja oryginalna
Notice originale
Původní návod k používání
Manual original
Pôvodný návod na použitie
Manual original
Eredeti használati utasítás
Istruzioni originali
Instrucțiuni originale
Oorspronkelijke
Оригинална инструкция
gebruiksaanwijzing
Izvirna navodila
Original brugsanvisning
Originalne upute za rad
Bruksanvisning i original
Algupärane kasutusjuhend
Original driftsinstruks
Instrukcijas oriģinālvalodā
Alkuperäiset ohjeet
Originali instrukcija
Πρωτότυπο οδηγιών χρήσης
